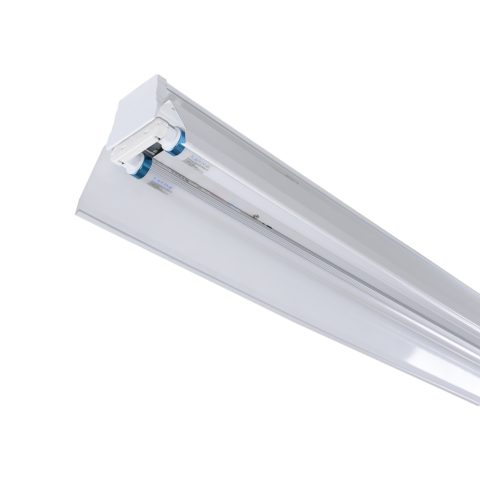

DeeBy – 2x T5 Lineer LED Aydınlatma Armatürü - DEEBY_2x_U-type-reflekt_T5_LED_tup_armatur

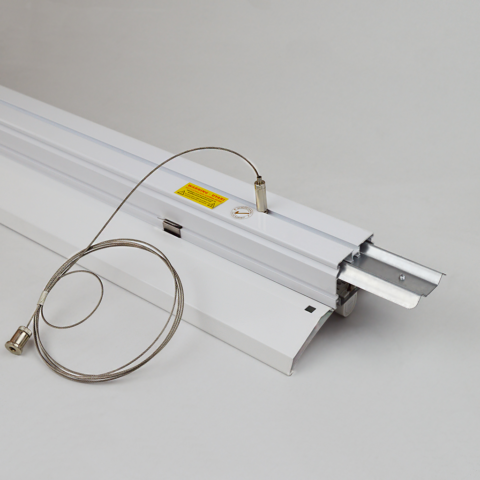

DeeBy – 2x T5 Lineer LED Aydınlatma Armatürü - led-line-1x-t5-led-lineer-aydinlatma-armaturu (1)

DeeBy – 2x T5 Lineer LED Aydınlatma Armatürü - led-line-1x-t5-led-lineer-aydinlatma-armaturu (2)

DeeBy – 2x T5 Lineer LED Aydınlatma Armatürü

DeeBy X2® Ürün ailesinin ışık gücü artırılmış yüksek tavan aydınlatması olarak tasarlanan ürün; 2x T5 LED Tüp ile 10mt. ve üzeri yükseklikte kullanılabilir şekilde ve sınırsız uzunlukla uç uca lineer eklenebilir.

Lineer geçişler ile kesintisiz olarak bant tipi veya her biri bağımsız 3mt. uzunlukta yekpare gövde olarak üretilebilir.

Dahice tasarlanmış montaj dostu bağlantı aparatıyla, sarkıtılabilir veya sıva üstü olarak montajı kolayca uygulanır. Tasarruf hedeflerine yönelik 3x veya 4+2 nYAF kablolu enerji taşıma hattını gövde içinde opsiyonel olarak üretilir harici enerji hattına ihtiyaç duymaz.

Yüksek tavanlı Fabrikalar, gross market, süper marketler ve depolar gibi alanlarda uzun süre bakım gerektirmeden çalışacak şekilde dizayn edilmiştir.

Ürün Kodu :
Fiyatı :
35-35670-G

Işık Rengi/KELVIN:
3000 3000 KELVIN
4000 4000 KELVIN
6000 6000 KELVIN

Gövde Renkleri :
Siyah (RAL:9005)
Gri (RAL:7035)
Beyaz (RAL:9016)
RAL (Opsiyonel)

Işık Açıları :
120° Derece

Kullanım Alanları

Dosyalar

Özellikler

EU EcoDesign Compliant (EEC) - 2019/2020 EU

Özellikler
Güç	2x19 W - 2x(2x35 W)
Işık Akısı	6.118 lm - 23.100 lm
Verim	145 lm/W - 184 lm/W
Enerji Verimliliği	A - B
Renk Geri Verim Endeksi (CRI)	>80
Led Ürün Ömrü	54.000 h - 63.000 h
Sürücü	Dahili Sürücü
Standart Sapma Renk Eşlemesi	MacAdam 3
Lamba Tipi	T5 LED Tüp
Güç Faktörü (PFλ)	>95
Acil Aydınlatma Gücü	%10-15
IEC Koruma Sınıfı (Armatür)	CLASS (I)
Boyut	1475 mm - 2950 mm
IP-Koruma Sınıfı	IP20
Montaj Tipi	Sıva Üstü, Sarkıt
Uygulama Yüksekliği	10m-20m
Çalışma Isısı (Oda Sıcaklığında)	-20°C...+45°C
Depolama Sıcaklık Aralığı	-30°C...+70°C
Gövde Malzemesi	Ekstrüzyon Alüminyum
Koruma Sınıfı IK (Şok Direnci)	IK 03
Sertfikasyon ve Uygunluk	EN 60598-2-2;2012, IEC 60598-1;2021/A11;2022
HE1, HE3, HI1 Acil Kit Opsiyonu Bulunmaktadır.
Verilen değerler ölçümlenen model için geçerlidir.

Malzemeler / Kaplamalar

Malzemeler / Kaplamalar
Gövde Malzemesi	Ekstrüzyon Alüminyum
Gövde Rengi Seçenekleri	Siyah (RAL 9005), Beyaz (RAL 9016), Gri (RAL 7035), RAL (Opsiyonel)
Ürün Boyası	Elektrostatik Toz Boya
Difüzör	Opal veya Şeffaf Polikarbon (PC)
Reflektör	Anodize Alüminyum (Ultra Saflıkta %99,8 Parlaklık) (Opsiyonel)
Sürücü	Dahili Sürücü

Montaj Detayları

Montaj Detayları
Montaj Seçenekleri	Paslanmaz Yay Çelik Tavan Bağlantısı, İsteğe Bağlı Çeşitli Uzunluklarda Sarkıtma
IP - Koruma Sınıfı	IP20
Montaj Tipi	Sıva Üstü, Sarkıt
Montaj Yeri	Tavan
Şebeke Bağlantısı	Faz, Nötr, Toprak Bağlantı (Opsiyonel 2 Hat, 3 Hat, 4 Hat)
Uygulama Yüksekliği	10m-20m
Koruma Sınıfı IK (Şok Direnci)	IK 03

Elektrik Ekipmanları

Elektrik Ekipmanları
Giriş Voltajı, Frekans	180~220 AC/V, 50~60 Hz
Lamba Tipi	T5 LED Tüp
Güç Faktörü (PFλ)	>95
Acil Aydınlatma	Gövde İçi Dahili veya Harici 1-3 Saat Bataryalı Acil Kit (Opsiyonel), LED Tüp İçi Dahili 1 Saat Bataryalı Acil Kit
Acil Aydınlatma Gücü	%10-15
IEC Koruma Sınıfı (Armatür)	CLASS (I)
Sensör	Harekete & Sese Duyarlı Sensör (Opsiyonel)
Otomasyon	Şebeke Girişi Pano veya Harici Kontrol Modülleri ile Kontrol Edilebilir
Işık Gücü Ayarı (DIMM)	Yok

Ürün Etiketleri

armatür, led, led armatür, deeby, market aydınlatma, aydınlatma, endüstriyel yüksek tavan aydınlatma, t5, iç mekan aydınlatma, endüstriyel aydınlatma, tak yak, sıva üstü, reflektörlü, yüksek tavan armatürü, yüksek tavan aydınlatma, yüksek tavan aydınlatma sistemleri, yüksek tavan led aydınlatma

Ölçüleri - Teknik Çizimler

DeeBy – 2x T5 Lineer LED Aydınlatma Armatürü

Işık Eğrileri

Daha fazla bilgi

Bu verilerden neler okuyabileceğinizi açıklayan detayları kontrol edin.

DETAYLAR

DeeBy – 2x T5 Lineer LED Aydınlatma Armatürü

Web sitemizdeki her bir armatür için parlaklık (IES) eğrileri sunarız.
Işık eğrisi, ışığın alana nasıl yayıldığını grafiksel olarak gösterir.
Işık kaynağı, sistemin merkezinde bulunur(yani grafiğin kutup alanında).
Armatür montajı dikey eksen etrafında (daire-yuvarlak, kare gibi) simetrik olduğunda, bir dikey düzlemde yalnızca bir yoğunluk dağılım eğrisi oluşturuyoruz.
Yani kırmızı renk görünür, Armatür montajı simetrik olmadığında, grafiğe mavi bir eğri ekleriz.
Mavi eğri, ışık kaynağının ilk pozisyona karşı 90 derecelik hareketle nasıl parladığını gösterir.
Kaynak ekseni içindeki armatürü ölçerken, C90-C270 düzlemini ölçüyoruz;Işık eksenini dikey olarak ölçerken de C0-C180 düzlemini ölçeriz.

Verilen parlaklık değerleri Gonyofotometre ile ölçülür.
KARMA laboratuvarında (akredite kuruluşlarla karşılaştırmalı olarak)
armatürlerimizi kendimiz ölçeriz ve ışıklık çıktısını (.IES & .LDT dosyası) kayıt ederiz.
Dolayısıyla armatürün gösterildiği gibi aydınlattığından emin olabilirsiniz.

Ürün Kodu	Güç (W)	Verim (lm/W)	Işık Akısı (lm)	Ölçü L,W,H (mm)	Ağırlık (kg)
35-35620-G	2x19 W	161 lm/W	6.118 lm	1475x140x90 mm	0,9 Kg
35-35626-G	2x27 W	158 lm/W	8.532 lm	1475x140x90 mm	0,9 Kg
35-35661-G	2x(2x19 W)	161 lm/W	12.236 lm	2950x140x90 mm	1,8 Kg
35-35670-G	2x(2x27 W)	158 lm/W	17.064 lm	2950x140x90 mm	1,8 Kg
35-35675-G	2x35 W	145 lm/W	10.150 lm	1475x140x90 mm	0,9 Kg
35-35680-G	2x(2x35 W)	145 lm/W	20.300 lm	2950x140x90 mm	1,8 Kg
35-35620-P	2x19 W	184 lm/W	6.992 lm	1475x140x90 mm	0,9 Kg
35-35626-P	2x27 W	179 lm/W	9.666 lm	1475x140x90 mm	0,9 Kg
35-35661-P	2x(2x19 W)	184 lm/W	13.984 lm	2950x140x90 mm	1,8 Kg
35-35670-P	2x(2x27 W)	179 lm/W	19.332 lm	2950x140x90 mm	1,8 Kg
35-35675-P	2x35 W	165 lm/W	11.550 lm	1475x140x90 mm	0,9 Kg
35-35680-P	2x(2x35 W)	165 lm/W	23.100 lm	2950x140x90 mm	1,8 Kg
