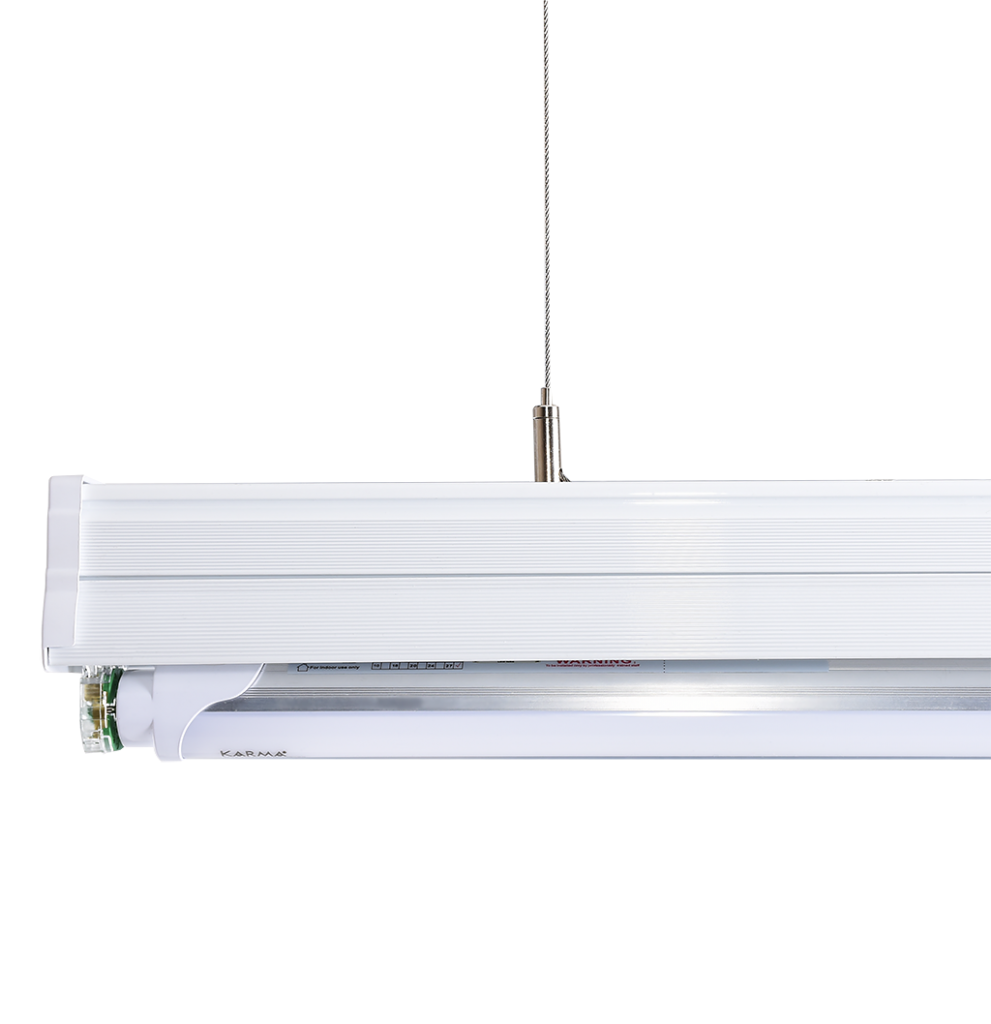

EcoLine – 1x T8 LED Tüp Lineer Armatür

ECOLine® T8 LED Tüplü ürün serisi ekonomik lineer aydınlatma armatürünü; estetik görünümüyle kolay montaj sağlayacak şekilde tasarlandı.

Bağlantı parçalarıyla uygulama alanında sarkıtılabilir veya sıva üstü kesintisiz lineer montaj yapılabilecek ekstra aksesuarlarıyla, bakım kolaylığı için taşıyıcı gövde yapısını 3mt. ölçülerine kadar tek parça üretilebilir (detaylar için ürün tablosundaki ölçüleri inceleyiniz).

Uygulanan mekân da dekorasyona uygunluğu için çeşitli renk seçenekleriyle üretilebilir.
Yaygın ve çeşitli sensör tiplerine uyumlu, elektrik kesintilerinde acil aydınlatma için 1-3 saat aydınlatma sağlayacak KİT seçeneklerini de opsiyonel olarak gövde içinde dahili olarak üretilebilir.

  • Ürün Kodu :
  • 35-36248
  • Gövde Renkleri :
Kullanım Alanları

Malzemeler / Kaplamalar

  • Gövde: Alüminyum Ekstrüzyon profil.
  • Yansıtıcı reflektör : Anodize Alüminyum, Ultra saflıkta %99,8 parlaklık. (opsiyonel).
  • Reflektör sacı: 0.7mm DKP elektro statikboya kaplama.

Montaj Detayları

  • Montaj Yüzeyi: Sıva üstü / Sarkıt
  • Montaj aksesuarları: Paslanmaz yay çeliği tavan bağlantı aparatı veya Ayarlanabilir çelik tel askı tertibatı (TİJ) (opsiyonel).
  • Şebeke Bağlantısı: 3x (opsiyonel 4x veya 4+2) NYAF ve monofaze topraklı bağlantı klemensi.

Elektrik Ekipmanları

  • Işık Kaynağı : KARMA T8 LED Tüp
  • Otomasyon: Şebeke girişi pano veya harici kontrol modülleri ile kontrol edilebilir.
  • Acil Aydınlatma: Gövde içi dahili 1-3 saat bataryalı ACİL KİT (opsiyonel)
  • Sensor: Harekette duyarlı,sese duyarlı tetikleyici sensörler (opsiyonel)
  • DALI - DIMM: uygulanamaz.

Ürün Etiketleri

EcoLine – 1x T8 LED Tüp Lineer Armatür Aksesuarları


Işık Eğrileri ve GrafikleriEcoLine – 1x T8 LED Tüp Lineer Armatür
Daha fazla bilgi

Bu verilerden neler okuyabileceğinizi açıklayan detayları kontrol edin.

DETAYLAR

EcoLine – 1x T8 LED Tüp Armatür – IŞIK EĞRİSİ

Web sitemizdeki her bir armatür için parlaklık (IES) eğrileri sunarız.
Işık eğrisi, ışığın alana nasıl yayıldığını grafiksel olarak gösterir.
Işık kaynağı, sistemin merkezinde bulunur(yani grafiğin kutup alanında).
Armatür montajı dikey eksen etrafında (daire, kare) simetrik olduğunda, bir dikey düzlemde yalnızca bir yoğunluk dağılım eğrisi oluşturuyoruz.
Durumumuz kırmızı.Armatür montajı simetrik olmadığında, grafiğe mavi bir eğri ekleriz.
Mavi eğri, ışık kaynağının ilk pozisyona karşı 90 derecelik hareketle nasıl parladığını gösterir.
Kaynak ekseni içindeki armatürü ölçerken, C90-C270 düzlemini ölçüyoruz;Işık eksenini dikey olarak ölçerken de C0-C180 düzlemini ölçeriz.

EcoLine – 1x T8 LED Tüp Lineer Armatür
  • Verilen parlaklık değerleri gonyofotometre ile ölçülür.
  • KARMA laboratuvarı (akredite kuruluşlarla karşılaştırmalı olarak)
  • armatürlerimizi kendimiz ölçeriz ve ışıklı çıktısını kayıt ederiz.
  • Dolayısıyla armatürün gösterildiği gibi aydınlattığından emin olabilirsiniz.

EcoLine – 1x T8 LED Tüp Armatür – IŞIK EĞRİSİ ÖRNEĞİ

EcoLine – 1x T8 LED Tüp Lineer Armatür
EcoLine – 1x T8 LED Tüp Lineer Armatür

Dosyalar

Ürün KoduGüç (W)Boyut (mm)Verim (Lm/W)Ağırlık (Kg)
35-362481x10620x70x60130 Lm/W1,2
35-362551x151225x70x60130 Lm/W1,5
35-362591x191525x70x60130 Lm/W1,9
35-362651x271525x70x60130 Lm/W1,9
35-362602x(1x19)3000x70x60130 Lm/W3,8
35-362662x(1x27)3000x70x60130 Lm/W8,8
