LONGUS – LED Ray Spot

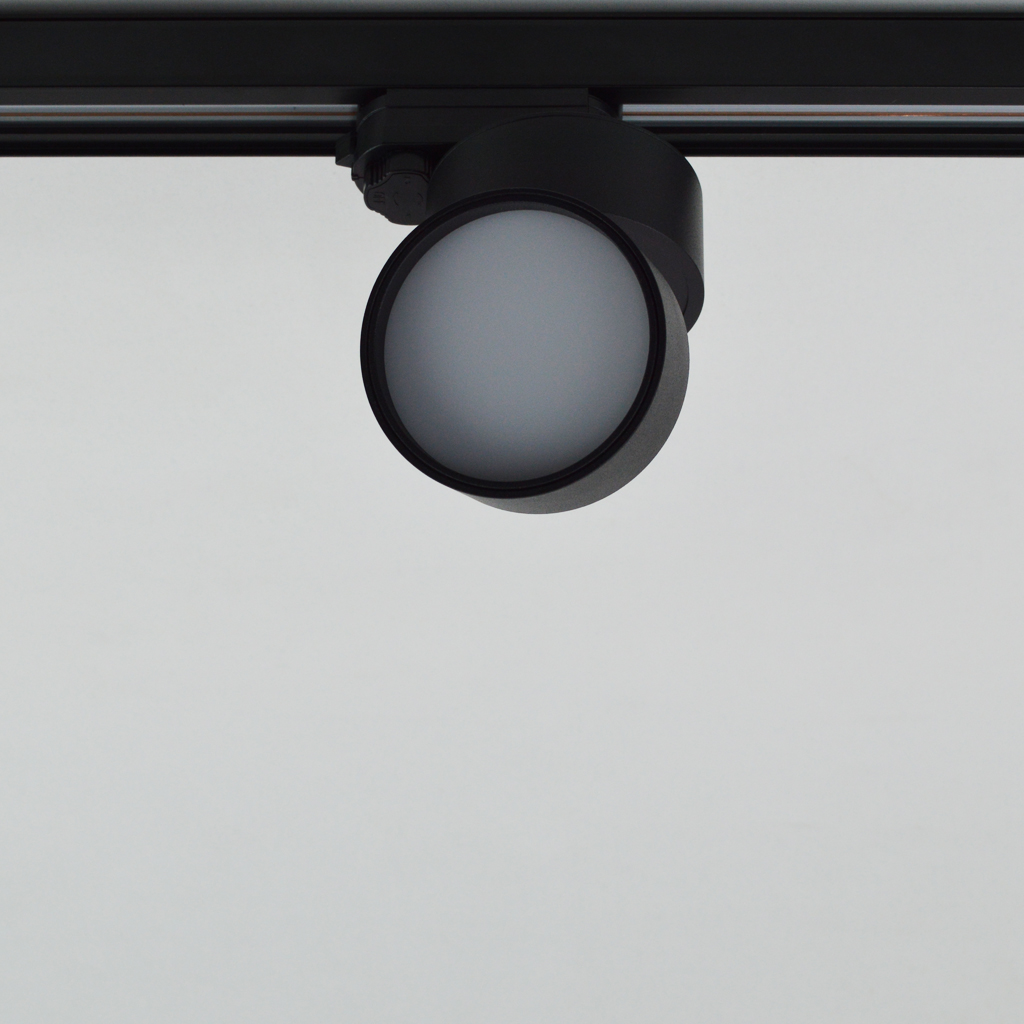

Longus® LED Ray Spot  Evebeyni Quo’dan esinlenilerek daha farklı işlevsellik kazandırılan Downligth görünümlü Ray Spot, 355° çevresel dönüş ve 90° eğimli harekete,  dekoratif yapısal tasarımı optik olarak homojen ışık dağılımı sunan PMMA frost difüzör ile Mağaza, market reyonu, müze ve objeleri, Ev ve ofis gibi mekanlarda kullanıma uygun.

Kullanım Alanları

Dosyalar

Özellikler

Özellikler
Güç 12 watt / 18 watt
Aydınlık Uzunluk (mm) 80
Aydınlık Genişlik (mm) 80
Aydınlık Yükseklik (mm) 140 (12w)
Gerilim 220.4 V Akım
IES NEMA Türü 7H x 7V
Toplam Nominal Aydınlatma 559,5 lm (12w)
Ölçüm Akısı 559.5 lm (12w)
Verimlilik% 100
Alan Lümen 549,5 lm (12w)
Alan Verimi% 98,21 (12w)
Alan Açısı H148.5, V148.7
Işın Açısı H100.1, V100.3
Armatür Etkinlik Değerleri (LER) 41.74 (12w)
Merkezi Yoğunluk 420.86 cd / klm (12w)
Maks. Yoğunluğu 420.88 cd / klm (12w)
Maks. Yoğunluğu H0 V1

Malzemeler / Kaplamalar

Malzemeler / Kaplamalar
Gövde Alüminyum / Enjeksiyon
Koruma Sınıfı IP44

Montaj Detayları

Montaj Detayları
Montaj Yüzeyi Sıva Üstü / Global Ray
Ray tipi/Soket tipi Trifaze/Monofaze (opsiyonel)
Renk Mat siyah / Mat Beyaz / Gümüş / Altın

Elektrik Ekipmanları

Elektrik Ekipmanları
Driver Dahili LED sürücü
LED Çip Tipi SMD 2835
Çalışma Voltajı 180~240V/AC
Sensör-Otomasyon Uygulanamaz

Ürün Etiketleri

LONGUS – LED Ray Spot Aksesuarları


Ölçüleri - Teknik Çizimler LONGUS – LED Ray Spot Işık Eğrileri
Daha fazla bilgi

Bu verilerden neler okuyabileceğinizi açıklayan detayları kontrol edin.

DETAYLAR

Longus - LED Ray Spot

Web sitemizdeki her bir armatür için parlaklık (IES) eğrileri sunarız.
Işık eğrisi, ışığın alana nasıl yayıldığını grafiksel olarak gösterir.
Işık kaynağı, sistemin merkezinde bulunur(yani grafiğin kutup alanında).
Armatür montajı dikey eksen etrafında (daire, kare) simetrik olduğunda, bir dikey düzlemde yalnızca bir yoğunluk dağılım eğrisi oluşturuyoruz.
Durumumuz kırmızı.Armatür montajı simetrik olmadığında, grafiğe mavi bir eğri ekleriz.
Mavi eğri, ışık kaynağının ilk pozisyona karşı 90 derecelik hareketle nasıl parladığını gösterir.
Kaynak ekseni içindeki armatürü ölçerken, C90-C270 düzlemini ölçüyoruz;Işık eksenini dikey olarak ölçerken de C0-C180 düzlemini ölçeriz.

LONGUS – LED Ray Spot
  • Verilen parlaklık değerleri gonyofotometre ile ölçülür.
  • KARMA laboratuvarı (akredite kuruluşlarla karşılaştırmalı olarak)
  • Armatürlerimizi kendimiz ölçeriz ve ışıklı çıktısını kayıt ederiz.
  • Dolayısıyla armatürün gösterildiği gibi aydınlattığından emin olabilirsiniz.

Longus - LED Ray Spot ÖRNEĞİ

LONGUS – LED Ray Spot
LONGUS – LED Ray Spot
Ürün KoduGüç (W)Boyut (mm)CRILamba
45-45050
12Ø85xH7880SMD 2835
45-45055
18Ø120xH8280SMD 2835
