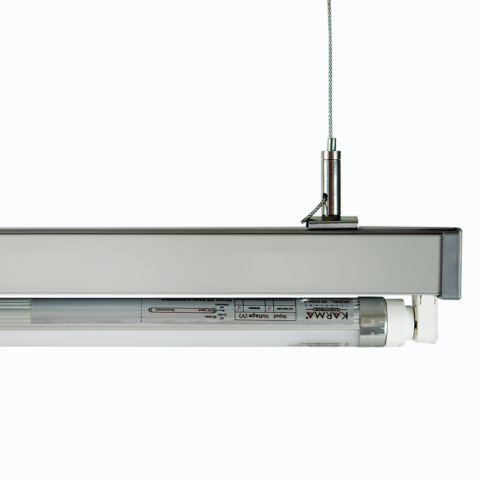

MAXLINE – Lineer LED Aydınlatma - MAXLINE_T5_Lineer_LED_Sarkit_Aydinlatma_Armaturu

MAXLINE – Lineer LED Aydınlatma - MAXLine-lineer-bant-armatür

MAXLINE – Lineer LED Aydınlatma - MAXLine – lineer led trunk

MAXLINE – Lineer LED Aydınlatma - T5 lineer LED bant atmatür

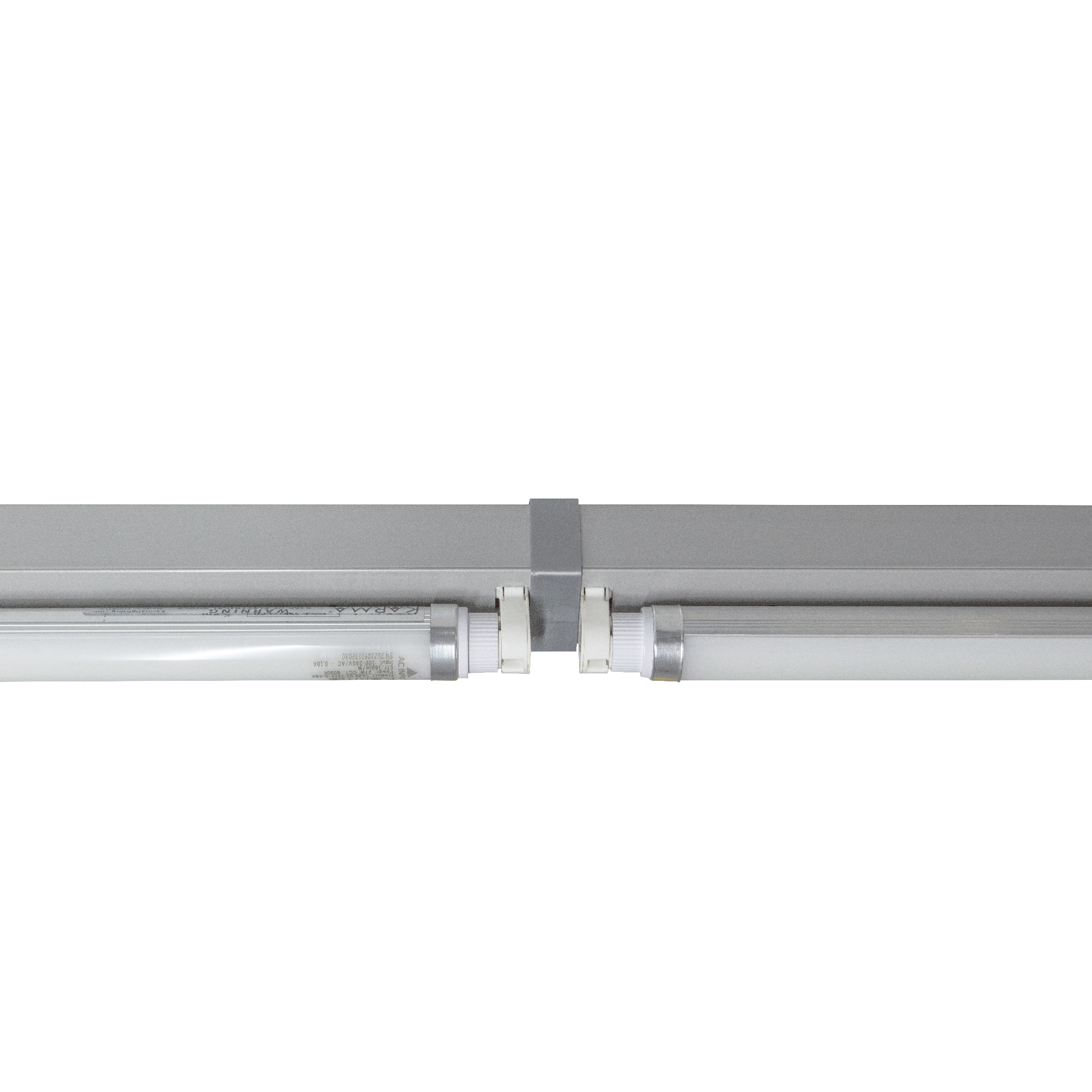

MAXLINE – Lineer LED Aydınlatma - T5-bant-armatür

MAXLINE – Lineer LED Aydınlatma

MAXLINE T5 LED tüplü ürün serisi ekonomik lineer aydınlatma armatürü; estetik görünümüyle kolay montaj sağlanacak şekilde tasarlandı.
Bağlantı parçalarıyla uygulama alanında sarkıtılabilir veya sıva üstü kesintisiz lineer montaj yapılabilecek ekstra aksesuarlarıyla, bakım kolaylığı için taşıyıcı gövde yapısı 3mt. ölçülerine kadar tek parça üretilebilir (detaylar için ürün tablosundaki ölçüleri inceleyiniz).
Uygulanan mekânda dekorasyona uygunluğu için çeşitli renk seçenekleriyle üretilebilir. Yaygın ve çeşitli sensör tiplerine uyumlu, elektrik kesintilerinde acil aydınlatma için 1-3 saat aydınlatma sağlayacak KİT seçeneklerini opsiyonel olarak gövde içinde dahili olarak üretilebilir.

Ürün Kodu :
Fiyatı :
35-45219-S

Işık Rengi/KELVIN:
3000 3000 KELVIN
4000 4000 KELVIN
6000 6000 KELVIN

Gövde Renkleri :
Siyah (RAL:9005)
Antrasit (RAL:7043)
Metal - Gri (RAL:9006)
Beyaz (RAL:9016)

Işık Açıları :
120° Derece

Kullanım Alanları

Dosyalar

Özellikler

EU EcoDesign Compliant (EEC) - 2019/2020 EU

Özellikler
Güç	1x15 W - 2x(1x35 W)
Işık Akısı	2.755 lm - 10.150 lm
Verim	132 lm/W - 161 lm/W
Enerji Verimliliği	B - D
Renk Geri Verim Endeksi(CRI)	>80 Ra
Led Ürün Ömrü	54.000 h
Sürücü	Dahili Sürücü
Standart Sapma Renk Eşleşmesi (SDCM)	MacAdam3
Lamba Tipi	T5 LED Tüp
Güç Faktörü (PFλ)	>95
Acil Aydınlatma Gücü	3w (+%10-15)
IEC Koruma Sınıfı (Armatür)	CLASS (I)
Boyut	1172 mm - 2964 mm
IP - Koruma Sınıfı	IP20
Çalışma Isısı (Oda Sıcaklığında)	-20°C...+45°C
Depolamada Sıcaklık Aralığı	-30°C...+70°C
Gövde Malzemesi	Alüminyum Ekstrüzyon
Koruma Sınıfı IK (Şok Direnci)	IK 03
HE1,HE3, ve HI1 Acil Kit Opsiyonu Bulunmaktadır.
Verilen Değerler Ölçümlenen Model İçin Geçerlidir.

Malzemeler / Kaplamalar

Malzemeler / Kaplamalar
Gövde Malzemesi	Alüminyum Ekstrüzyon
Gövde Rengi Seçenekleri	Siyah (RAL 9005), Beyaz (RAL 9016), Metal-Gri (RAL 9006), Antrasit (RAL 7043)
Ürün Boyası	Elektrostatik Toz Boya

Montaj Detayları

Montaj Detayları
Tip	Linear Bant tipi (uç uca eklenebilir)
Montaj Seçenekleri	Paslanmaz Yay Çelik Tavan Bağlantısı veya İstenilen Uzunlukta Sarkıtma
IP - Koruma Sınıfı	IP20
Montaj Tipi	Sıva Üstü, Sarkıt
Montaj Yeri	Tavan
Şebeke Bağlantısı	Faz, Nötr, Toprak Bağlantı (Opsiyonel; 2 hat,3 hat, 4 hat)
Uygulama Yüksekliği	<5m
Koruma Sınıfı IK (Şok Direnci)	IK 03

Elektrik Ekipmanları

Elektrik Ekipmanları
Giriş Voltajı, Frekans	100~240 AC/V 50/60 Hz
Geçişli hat sistemi (Hop)	<5L
Lamba Tipi	T5 LED Tüp
Güç Faktörü (PFλ)	>95
Acil Aydınlatma	Gövde İçi Dahili ve Harici 1-3 Saat Bataryalı Acil Kit (Opsiyonel), LED Tüp İçi Dahili 1 Saat Bataryalı Acil Kit
Acil Aydınlatma Gücü	3w (+%10-15)
IEC Koruma Sınıfı (Armatür)	CLASS(I)
Sensör	Harekete & Sese Duyarlı Sensör (Opsiyonel)
Otomasyon	Şebeke Girişi Pano veya Harici Kontrol Modülleri ile Kontrol Edilebilir
Işık Gücü Ayarı (DIMM)	Yok

MAXLINE – Lineer LED Aydınlatma Aksesuarları

Ölçüleri - Teknik Çizimler

Işık Eğrileri

Daha fazla bilgi

Bu verilerden neler okuyabileceğinizi açıklayan detayları kontrol edin.

DETAYLAR

MAXLINE – Lineer T5 LED Aydınlatma Armatürü

Web sitemizdeki her bir armatür için parlaklık (IES) eğrileri sunarız.
Işık eğrisi, ışığın alana nasıl yayıldığını grafiksel olarak gösterir.
Işık kaynağı, sistemin merkezinde bulunur(yani grafiğin kutup alanında).
Armatür montajı dikey eksen etrafında (daire-yuvarlak, kare gibi) simetrik olduğunda, bir dikey düzlemde yalnızca bir yoğunluk dağılım eğrisi oluşturuyoruz.
Yani kırmızı renk görünür, Armatür montajı simetrik olmadığında, grafiğe mavi bir eğri ekleriz.
Mavi eğri, ışık kaynağının ilk pozisyona karşı 90 derecelik hareketle nasıl parladığını gösterir.
Kaynak ekseni içindeki armatürü ölçerken, C90-C270 düzlemini ölçüyoruz; Işık eksenini dikey olarak ölçerken de C0-C180 düzlemini ölçeriz.

Verilen parlaklık değerleri Gonyofotometre ile ölçülür.
KARMA laboratuvarında (akredite kuruluşlarla karşılaştırmalı olarak)
armatürlerimizi kendimiz ölçeriz ve ışıklık çıktısını (.IES & .LDT dosyası) kayıt ederiz.
Dolayısıyla armatürün gösterildiği gibi aydınlattığından emin olabilirsiniz.

Ürün Kodu	Güç (W)	Ölçü L,W,H (mm)	Ağırlık (kg)
35-45219-S	1xT5	1172x38x55 mm	0,50 Kg
35-45219-G	1xT5	1482x38x55 mm	0,62 Kg
35-45538-G	2x(1xT5)	2964x38x55 mm	1,30 Kg
35-45522-S	Ara gövde (Trunk)	Opt. (50cm/min)x38x55 mm	0,40 Kg /m

T5 Gövde/ Main Trunking Atlama Ara Boşluk Kanalı/Sperate Trunking maxline T5 LED Trunking

Uyumlu T5 LED TÜP Lambalar

Ürün Kodu	Güç (W)	Verim (lm/W)	Işık Akışı (lm)	Ölçü Ø \| L (mm)	Ağırlık (kg)
05-5315-S	15 W	145 lm/W	2.175 lm	23 \| 1150 mm	0,22 Kg
05-5316-S	19 W	145 lm/W	2.755 lm	23 \| 1150 mm	0,22 Kg
05-5317-S	22 W	143 lm/W	3.146 lm	23 \| 1150 mm	0,22 Kg
05-5319-S	19 W	145 lm/W	2.755 lm	23 \| 1450 mm	0,28 Kg
05-5322-S	22 W	142 lm/W	3.124 lm	23 \| 1450 mm	0,28 Kg
05-5323-S	25 W	140 lm/W	3.500 lm	23 \| 1450 mm	0,28 Kg
05-5324-S	27 W	138 lm/W	3.726 lm	23 \| 1450 mm	0,28 Kg
05-5335-S	35 W	132 lm/W	4.620 lm	23 \| 1450 mm	0,28 Kg
05-5315-G	15 W	161 lm/W	2.415 lm	23 \| 1150 mm	0,22 Kg
05-5316-G	19 W	161 lm/W	3.059 lm	23 \| 1150 mm	0,22 Kg
05-5317-G	22 W	159 lm/W	3.498 lm	23 \| 1150 mm	0,22 Kg
05-5319-G	19 W	161 lm/W	3.059 lm	23 \| 1450 mm	0,28 Kg
05-5322-G	22 W	159 lm/W	3.498 lm	23 \| 1450 mm	0,28 Kg
05-5323-G	25 W	158 lm/W	3.950 lm	23 \| 1450 mm	0,28 Kg
05-5324-G	27 W	158 lm/W	4.266 lm	23 \| 1450 mm	0,28 Kg
05-5335-G	35 W	145 lm/W	5.075 lm	23 \| 1450 mm	0,28 Kg
05-5315-P	15 W	184 lm/W	2.760 lm	23 \| 1150 mm	0,22 Kg
05-5316-P	19 W	184 lm/W	3.496 lm	23 \| 1150 mm	0,22 Kg
05-5317-P	22 W	182 lm/W	4.004 lm	23 \| 1150 mm	0,22 Kg
05-5319-P	19 W	184 lm/W	3.496 lm	23 \| 1450 mm	0,28 Kg
05-5322-P	22 W	181 lm/W	3.982 lm	23 \| 1450 mm	0,28 Kg
05-5323-P	25 W	180 lm/W	4.500 lm	23 \| 1450 mm	0,28 Kg
05-5324-P	27 W	179 lm/W	4.833 lm	23 \| 1450 mm	0,28 Kg
05-5335-P	35 W	165 lm/W	5.775 lm	23 \| 1450 mm	0,28 Kg
