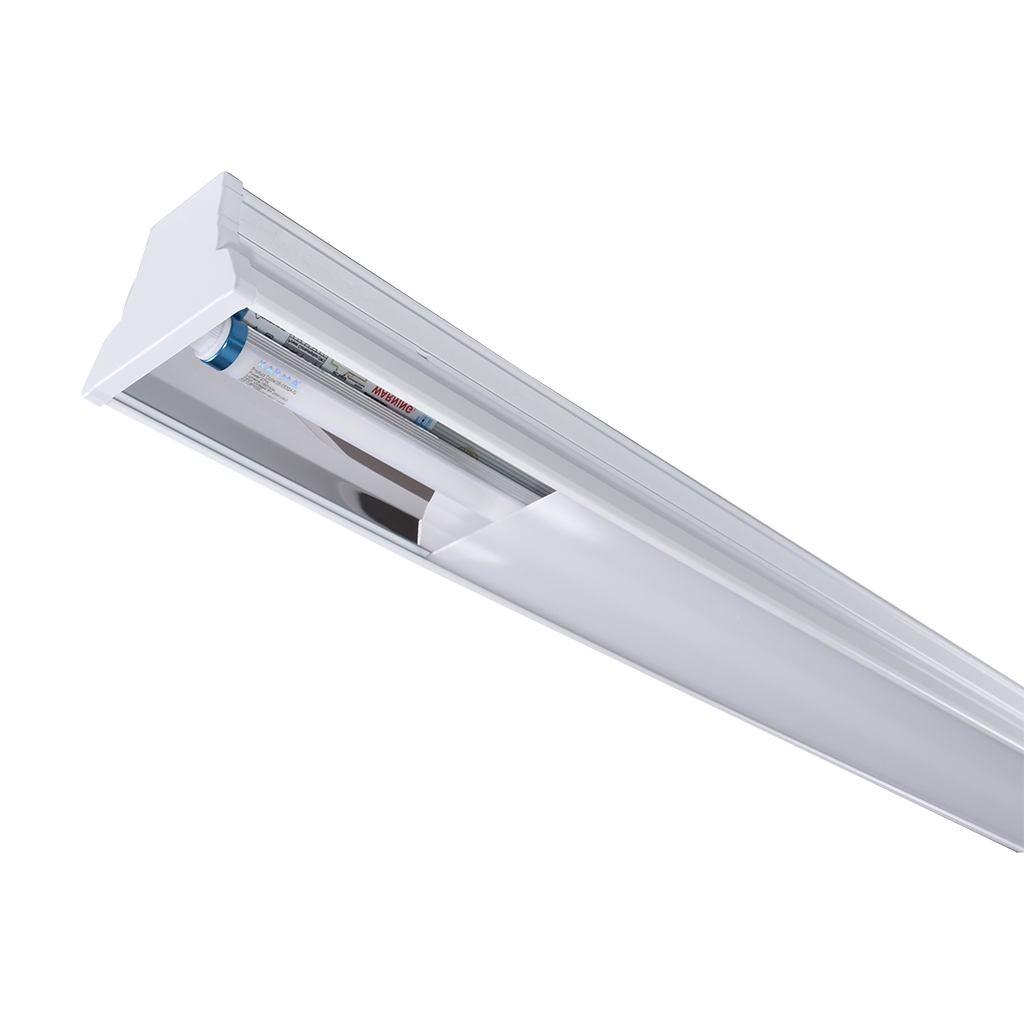

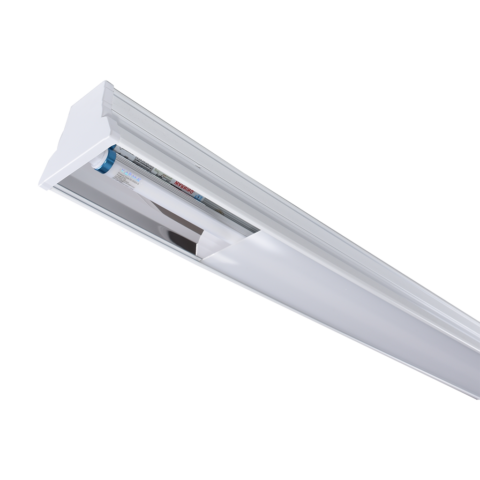

FLAT – 1x T5 Lineer LED Aydınlatma Armatürü - Flat_1x_T5_LED_armatur

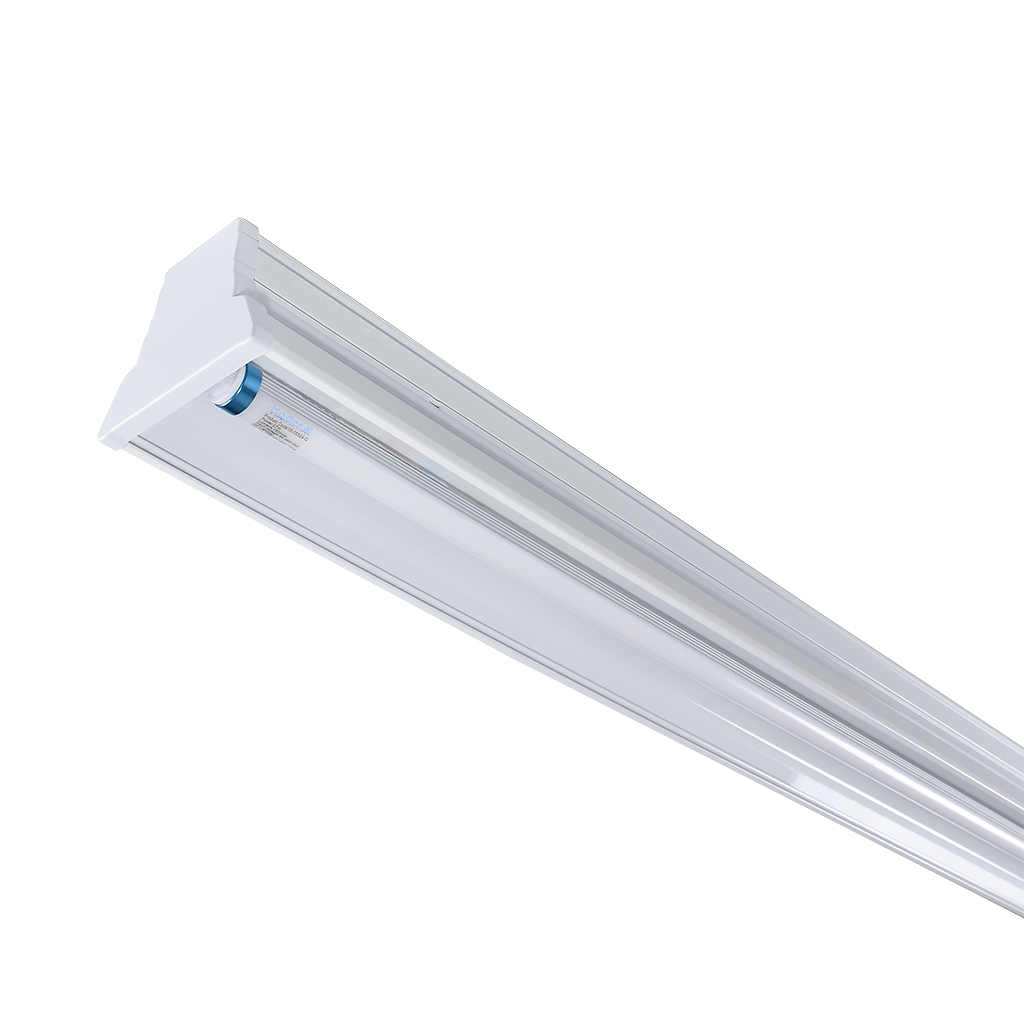

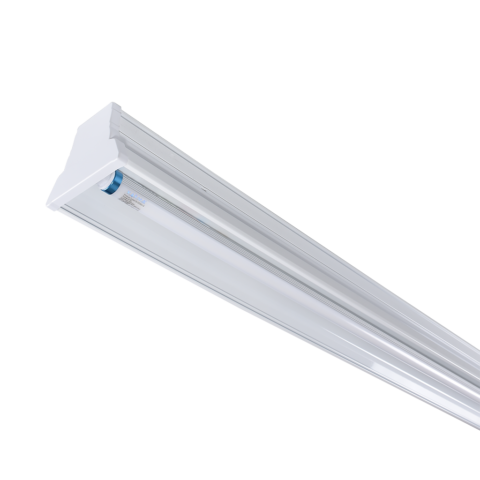

FLAT – 1x T5 Lineer LED Aydınlatma Armatürü - Flat_1x_T5_LED_armatur-base

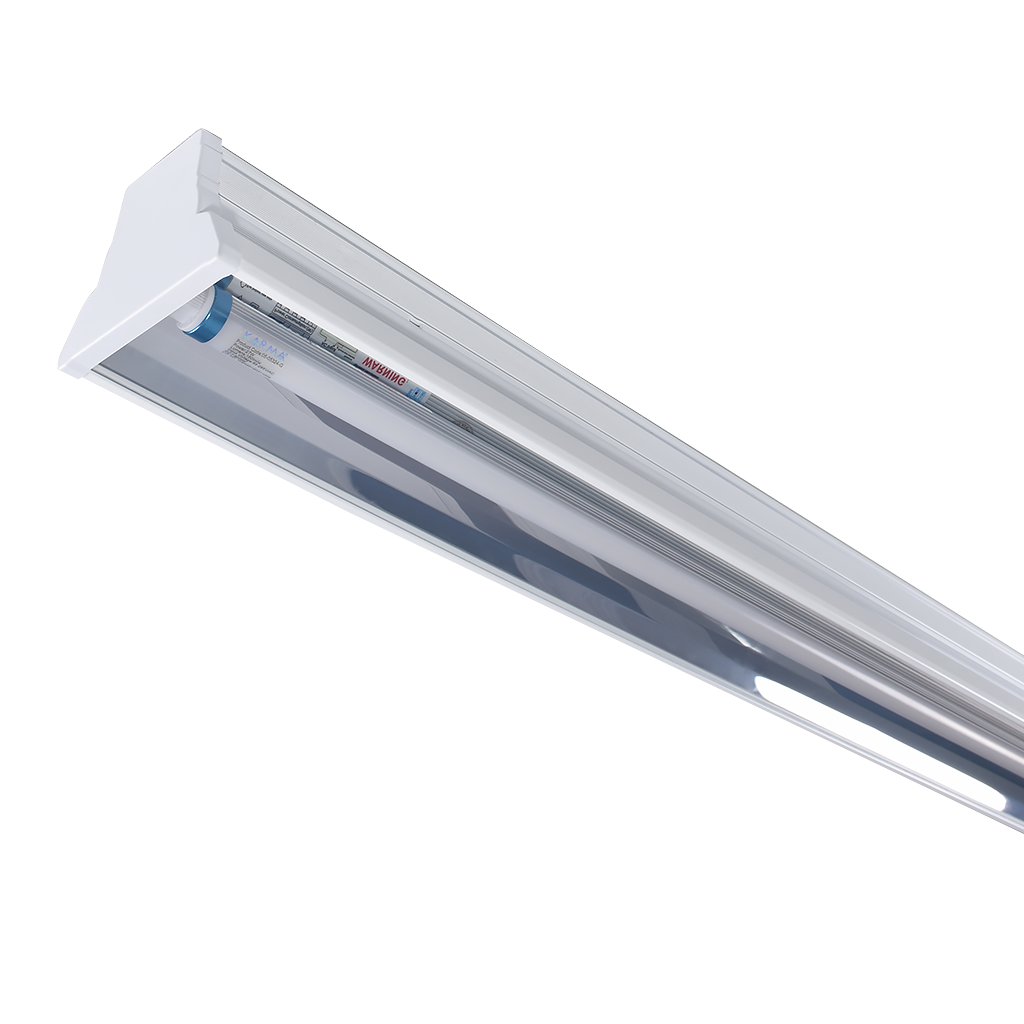

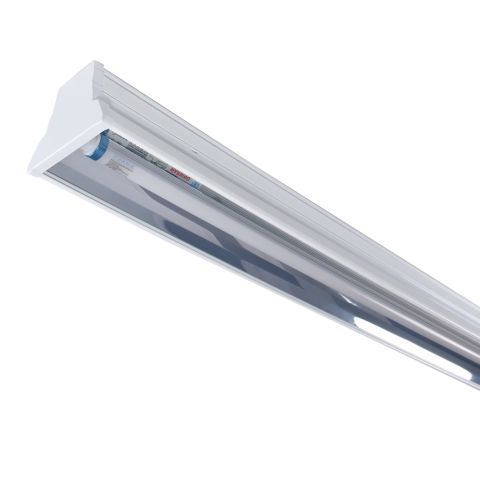

FLAT – 1x T5 Lineer LED Aydınlatma Armatürü - Flat_1x_T5_LED_armatur-Opal_difuzor

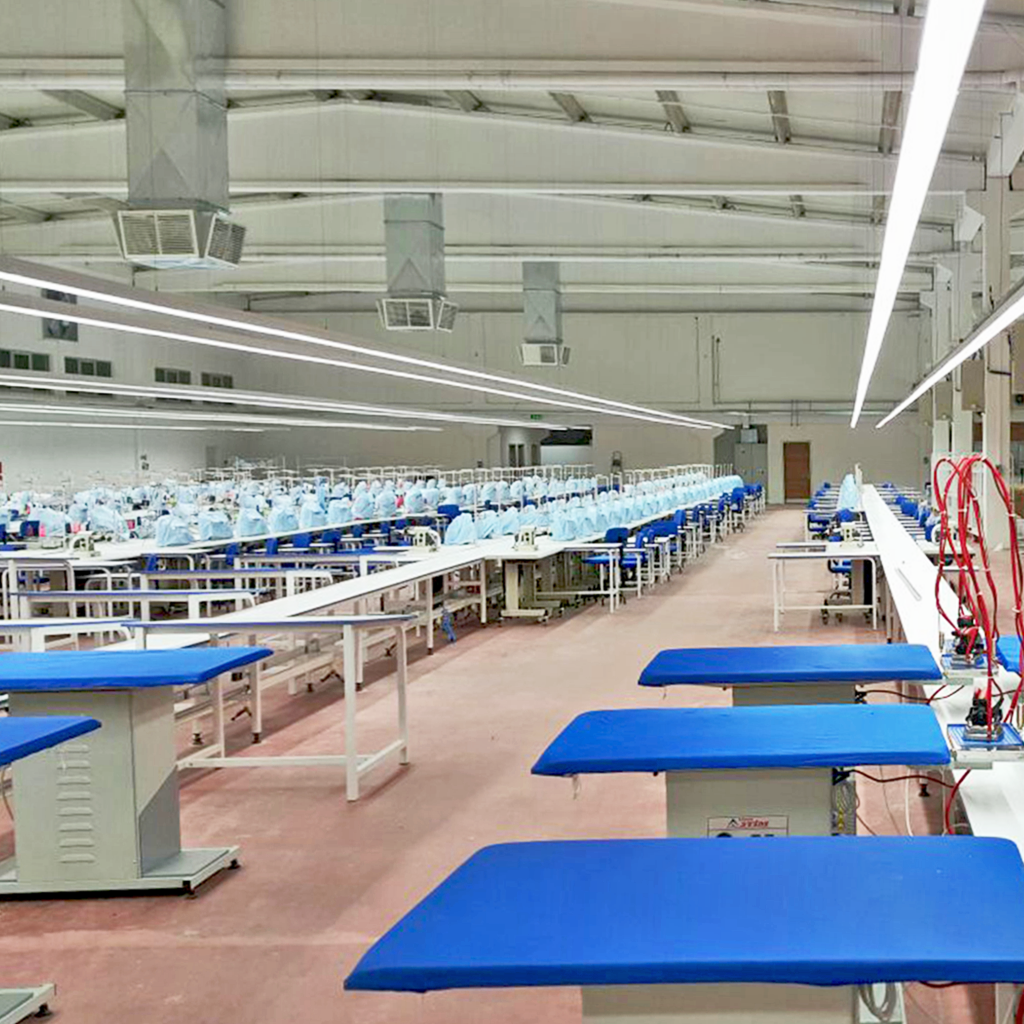

FLAT – 1x T5 Lineer LED Aydınlatma Armatürü - Flat Lineer LED aydınlatma

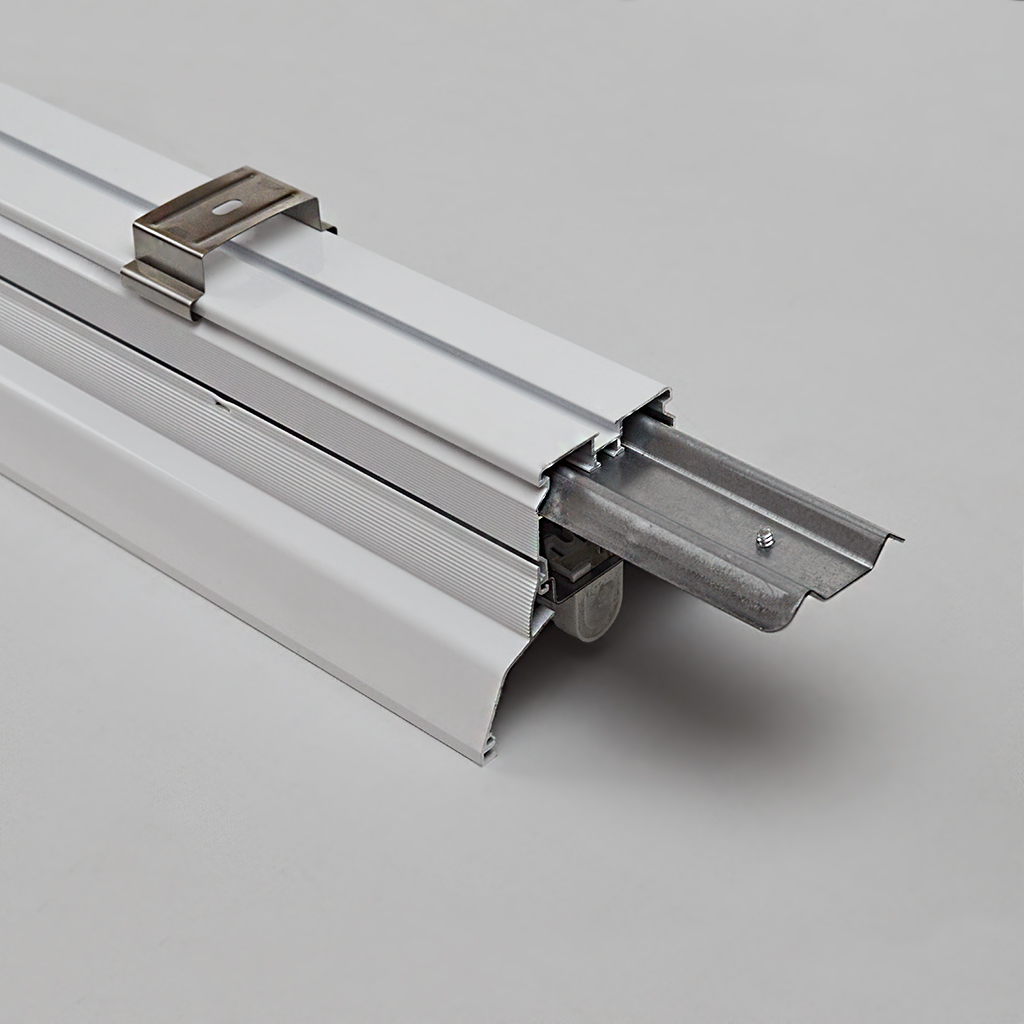

FLAT – 1x T5 Lineer LED Aydınlatma Armatürü - flat-1x-t5-led-aydinlatma-armaturu (3)

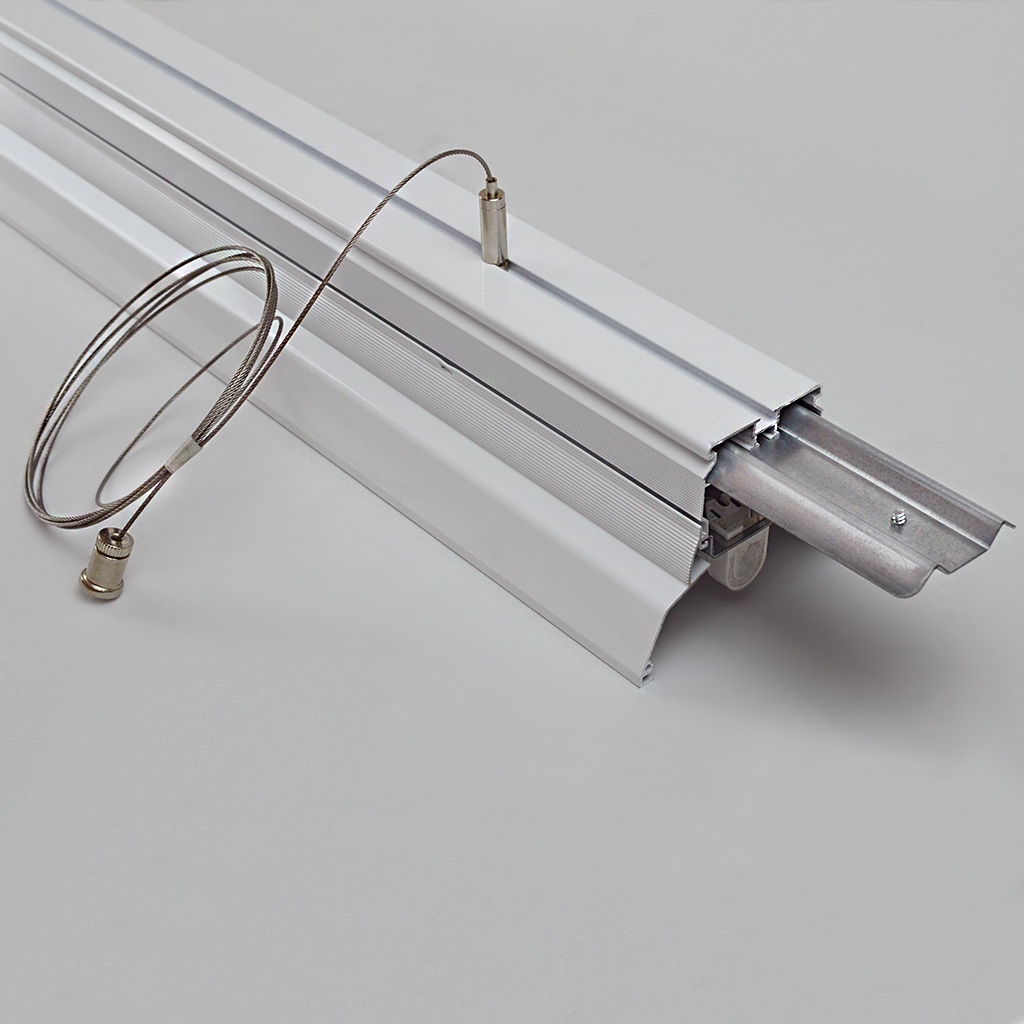

FLAT – 1x T5 Lineer LED Aydınlatma Armatürü - flat-1x-t5-led-aydinlatma-armaturu (2)

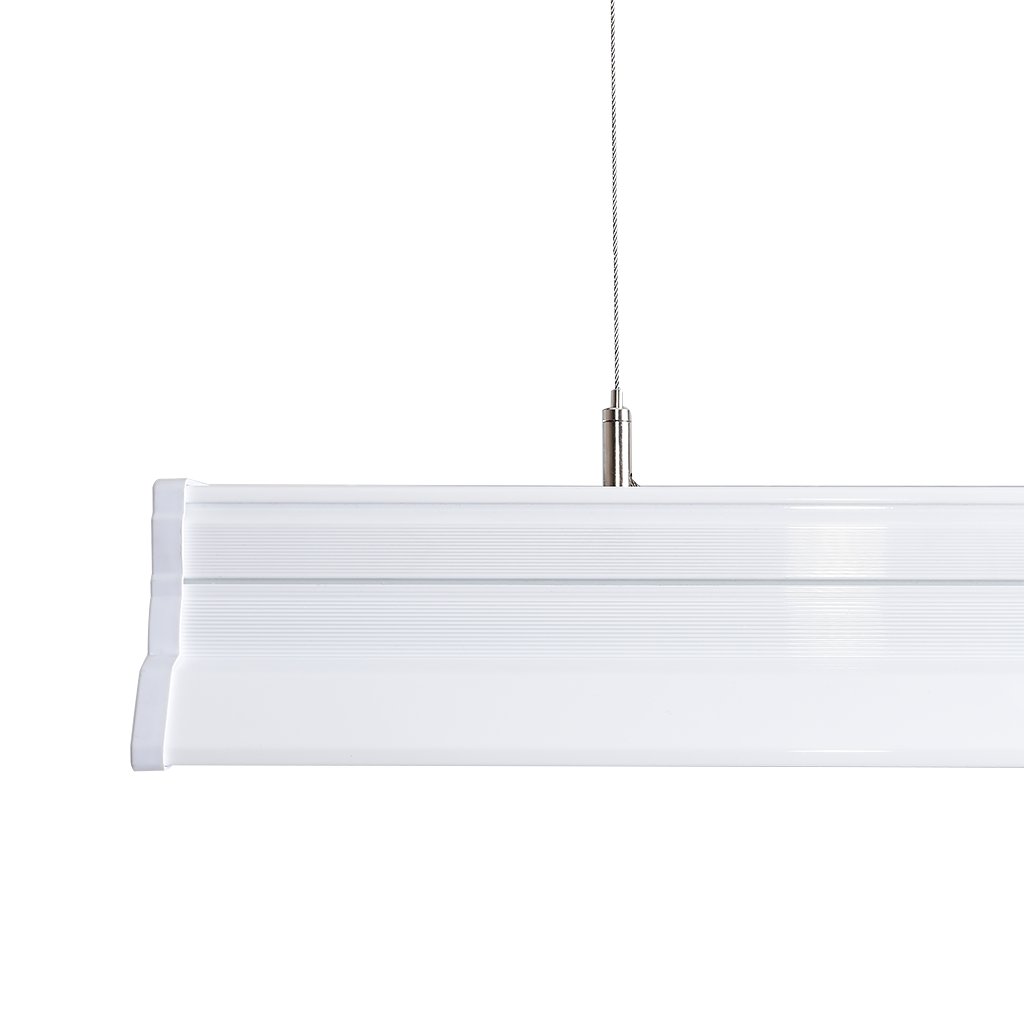

FLAT – 1x T5 Lineer LED Aydınlatma Armatürü - Flat LED sarkıt Armatür

FLAT – 1x T5 Lineer LED Aydınlatma Armatürü

FLAT® Ürün ailesinin 1x T5 LED Tüp’lü ürün serisi; dekoratif ve mimari aydınlatma çözümüdür.

Çeşitli opsiyonları ve aksesuarlarıyla lineer olarak uç uca eklenebilir, çeşitli tavan yüksekliklerinden sarkıtma aparatlarıyla sarkıt aydınlatma olarak kullanılabilir.

Opal veya şeffaf difüzörü seçeneği çizgisel görüntü sağlar, uygulandığı mekana modern ambiyans katar. Alüminyum ekstrüzyon gövde yapısı ile 3mt.’ye kadar tek parça olarak üretilebilir.

Uygulanan mekân da dekorasyona uygunluğu için çeşitli gövde renk seçenekleri mevcuttur. Yaygın ve çeşitli sensör tiplerine uyumlu, elektrik kesintilerinde acil aydınlatma için 1-3 saat aydınlatma sağlayacak KİT seçeneklerini de opsiyonel olarak gövde içinde dahili olarak üretilebilir.

Ürün Kodu :
Fiyatı :
35-35119-G

Işık Rengi/KELVIN:
3000 3000 KELVIN
4000 4000 KELVIN
6000 6000 KELVIN

Gövde Renkleri :
Siyah (RAL:9005)
Gri (RAL:7035)
Beyaz (RAL:9016)
RAL (Opsiyonel)

Işık Açıları :
120° Derece

Kullanım Alanları

Dosyalar

Özellikler

EU EcoDesign Compliant (EEC) - 2019/2020 EU

Özellikler
Güç	1x10 W - 2x(1x27 W)
Işık Akısı	1.450 lm - 9.666 lm
Verim	138 lm/W - 184 lm/W
Enerji Verimliliği	A - C
Renk Geri Verim Endeksi(CRI)	>80 Ra
Led Ürün Ömrü	54.000 h - 63.000 h
Sürücü	Dahili Sürücü
Standart Sapma Renk Eşleşmesi (SDCM)	MacAdam 3
Lamba Tipi	T5 LED Tüp
Güç Faktörü (PFλ)	>95
Acil Aydınlatma Gücü	%10-15
IEC Koruma Sınıfı (Armatür)	CLASS (I)
Boyut	575 mm - 2900 mm
IP - Koruma Sınıfı	IP20-IP40
Montaj Tipi	Sıva Üstü, Sarkıt
Uygulama Yüksekliği	2.5m-4m
Çalışma Isısı (Oda Sıcaklığında)	-20°C...+45°C
Depolamada Sıcaklık Aralığı	-30°C...+70°C
Gövde Malzemesi	Ekstrüzyon Alüminyum
Koruma Sınıfı IK (Şok Direnci)	IK 03
Sertfikasyon ve Uygunluk	EN 60598-2-2;2012, IEC 60598-1;2021/A11;2022
HI1 ve HI3 Acil Kit Opsiyonu Bulunmaktadır.
Verilen Değerler Ölçümlenen Model İçin Geçerlidir.

Malzemeler / Kaplamalar

Malzemeler / Kaplamalar
Gövde Malzemesi	Ekstrüzyon Alüminyum
Gövde Rengi Seçenekleri	Siyah (RAL 9005), Beyaz (RAL 9016), Gri (RAL 7035), RAL (Opsiyonel)
Ürün Boyası	Elektrostatik Toz Boya
Difüzör	Opal veya Şeffaf Lamine Polikarbon (PC) Opsiyonel
Reflektör	Anodize Alüminyum (Ultra Saflıkta %99,8 Parlaklık) (Opsiyonel)

Montaj Detayları

Montaj Detayları
Montaj Seçenekleri	Paslanmaz Yay Çelik Tavan Bağlantısı, İsteğe Bağlı Çeşitli Uzunluklarda Sarkıtma
IP - Koruma Sınıfı	IP20-IP40
Montaj Tipi	Sıva Üstü, Sarkıt
Montaj Yeri	Tavan
Şebeke Bağlantısı	Faz, Nötr, Toprak Bağlantı (Opsiyonel; 2 hat,3 hat, 4 hat)
Uygulama Yüksekliği	2,50-4m
Koruma Sınıfı IK (Şok Direnci)	IK 03

Elektrik Ekipmanları

Elektrik Ekipmanları
Giriş Voltajı, Frekans	180~220 AC/V, 50~60 Hz
Lamba Tipi	T5 LED Tüp
Güç Faktörü (PFλ)	>95
Acil Aydınlatma	Gövde İçi Dahili ve Harici 1-3 Saat Bataryalı Acil Kit (Opsiyonel), LED Tüp İçi Dahili 1 Saat Bataryalı Acil Kit
Acil Aydınlatma Gücü	%10-15
IEC Koruma Sınıfı (Armatür)	CLASS (I)
Sensör	Harekete & Sese Duyarlı Sensör (Opsiyonel)
Otomasyon	Şebeke Girişi Pano veya Harici Kontrol Modülleri ile Kontrol Edilebilir
Işık Gücü Ayarı (DIMM)	Yok

FLAT – 1x T5 Lineer LED Aydınlatma Armatürü Aksesuarları

Ölçüleri - Teknik Çizimler

FLAT – 1x T5 Lineer LED Aydınlatma Armatürü

Işık Eğrileri

Daha fazla bilgi

Bu verilerden neler okuyabileceğinizi açıklayan detayları kontrol edin.

DETAYLAR

FLAT – 1x T5 LED Aydınlatma Armatürü

Web sitemizdeki her bir armatür için parlaklık (IES) eğrileri sunarız.
Işık eğrisi, ışığın alana nasıl yayıldığını grafiksel olarak gösterir.
Işık kaynağı, sistemin merkezinde bulunur(yani grafiğin kutup alanında).
Armatür montajı dikey eksen etrafında (daire-yuvarlak, kare gibi) simetrik olduğunda, bir dikey düzlemde yalnızca bir yoğunluk dağılım eğrisi oluşturuyoruz.
Yani kırmızı renk görünür, Armatür montajı simetrik olmadığında, grafiğe mavi bir eğri ekleriz.
Mavi eğri, ışık kaynağının ilk pozisyona karşı 90 derecelik hareketle nasıl parladığını gösterir.
Kaynak ekseni içindeki armatürü ölçerken, C90-C270 düzlemini ölçüyoruz;Işık eksenini dikey olarak ölçerken de C0-C180 düzlemini ölçeriz.

Verilen parlaklık değerleri Gonyofotometre ile ölçülür.
KARMA laboratuvarında (akredite kuruluşlarla karşılaştırmalı olarak)
armatürlerimizi kendimiz ölçeriz ve ışıklık çıktısını (.IES & .LDT dosyası) kayıt ederiz.
Dolayısıyla armatürün gösterildiği gibi aydınlattığından emin olabilirsiniz.

Ürün Kodu	Güç (W)	Verim (lm/W)	Işık Akısı (lm)	Ölçü L,W,H (mm)	Ağırlık (kg)
35-35108-S	1x10 W	145 lm/W	1.450 lm	575x100x85 mm	0,4 Kg
35-35115-S	1x15 W	145 lm/W	2.175 lm	1175x100x85 mm	0,7 Kg
35-35119-S	1x19 W	145 lm/W	2.755 lm	1450x100x85 mm	0,9 Kg
35-35120-S	2x(1x19 W)	145 lm/W	5.510 lm	2900x100x85 mm	1,8 Kg
35-35125-S	1x27 W	138 lm/W	3.726 lm	1450x100x85 mm	0,9 Kg
35-35126-S	2x(1x27 W)	138 lm/W	7.452 lm	2900x100x85 mm	1,8 Kg
35-35108-G	1x10 W	161 lm/W	1.610 lm	575x100x85 mm	0,4 Kg
35-35115-G	1x15 W	161 lm/W	2.415 lm	1175x100x85 mm	0,7 Kg
35-35119-G	1x19 W	161 lm/W	3.059 lm	1450x100x85 mm	0,9 Kg
35-35120-G	2x(1x19 W)	161 lm/W	6.118 lm	2900x100x85 mm	1,8 Kg
35-35125-G	1x27 W	158 lm/W	4.266 lm	1450x100x85 mm	0,9 Kg
35-35126-G	2x(1x27 W)	158 lm/W	8.532 lm	2900x100x85 mm	1,8 Kg
35-35108-P	1x10 W	184 lm/W	1.840 lm	575x100x85 mm	0,4 Kg
35-35115-P	1x15 W	184 lm/W	2.760 lm	1175x100x85 mm	0,7 Kg
35-35119-P	1x19 W	184 lm/W	3.496 lm	1450x100x85 mm	0,9 Kg
35-35120-P	2x(1x19 W)	184 lm/W	6.992 lm	2900x100x85 mm	1,8 Kg
35-35125-P	1x27 W	179 lm/W	4.833 lm	1450x100x85 mm	0,9 Kg
35-35126-P	2x(1x27 W)	179 lm/W	9.666 lm	2900x100x85 mm	1,8 Kg
