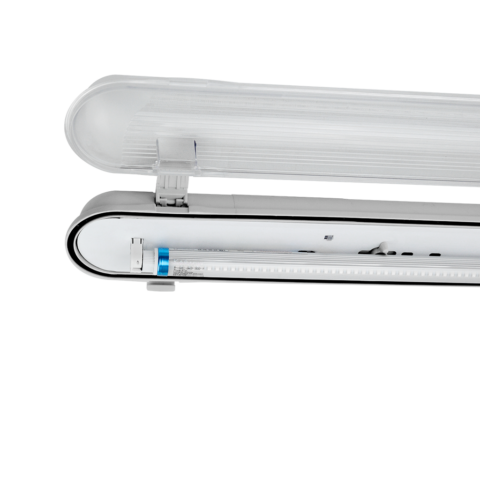

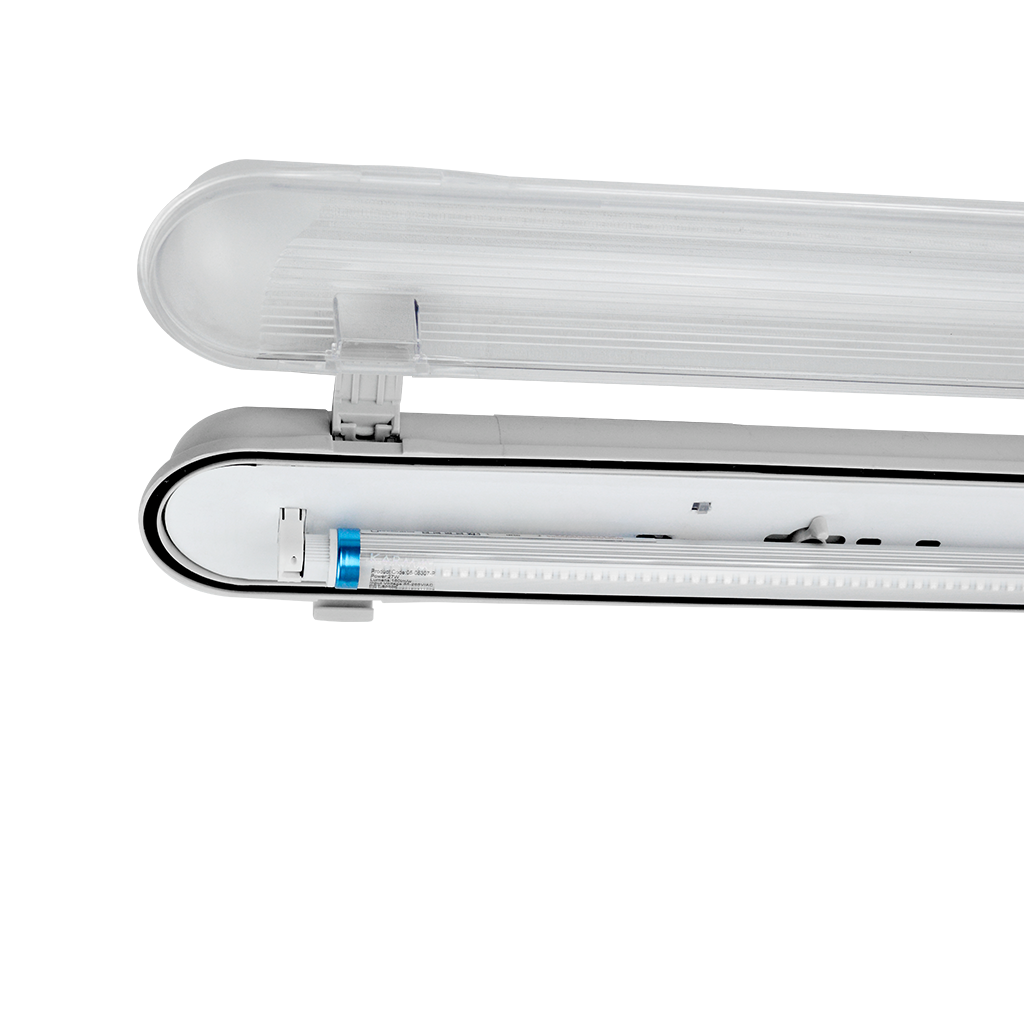

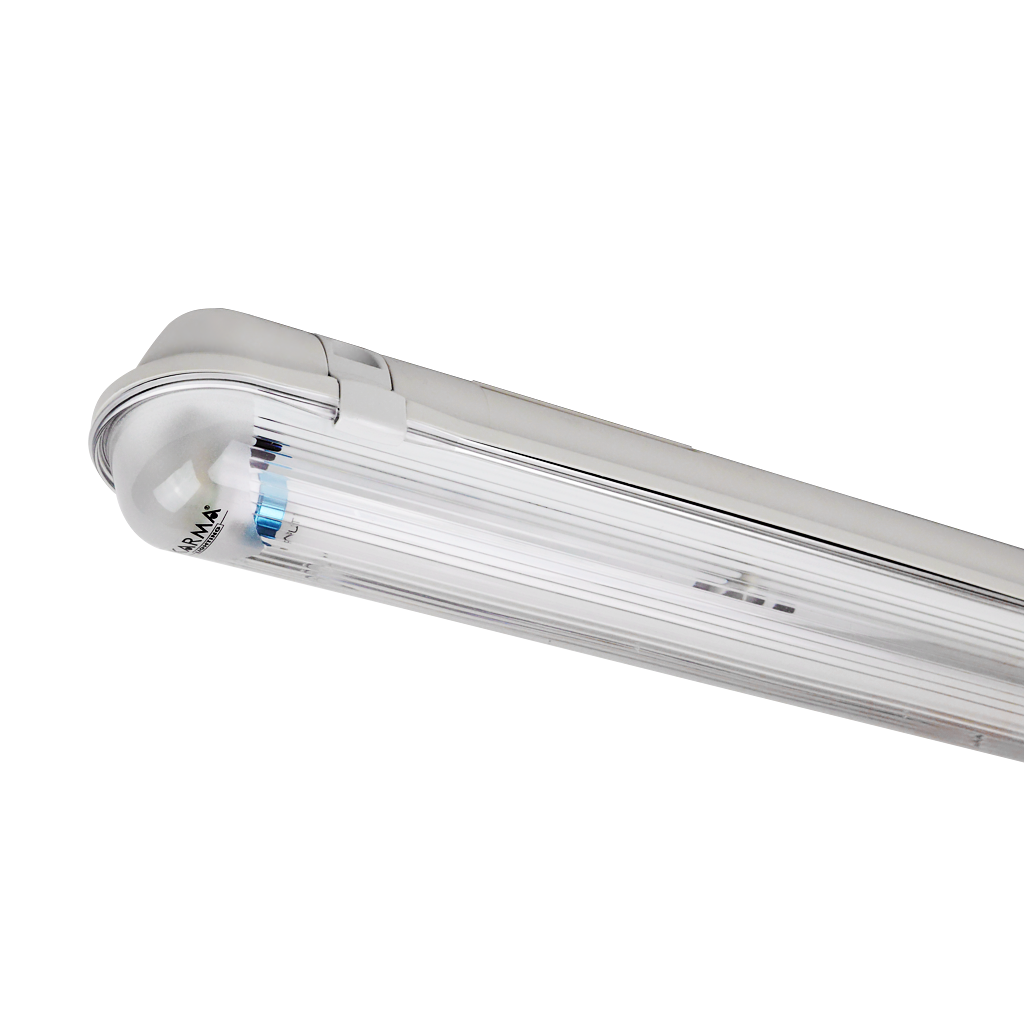

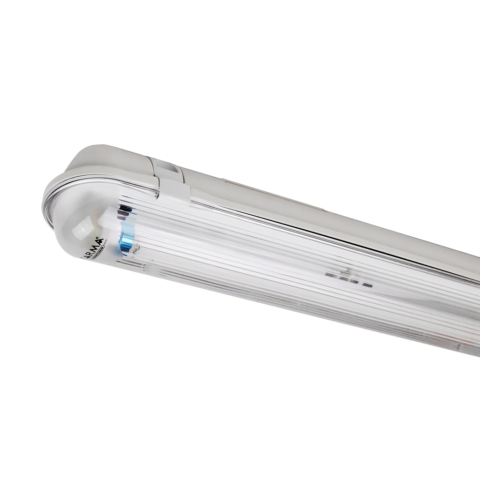

LED ETANJ 1x – T5 LED Armatür

T5 tipi LED tüplü etanj armatür endüstriyel dış mekan aydınlatma çözümüdür. Düşük basınçta, nem, su ve orta seviye ısıya karşı dayanıklı ve sıcaklık değişimlerine uyumludur. Uzun zaman bakım gerektirmeden çalışabilir, asimetrik polikarbon difüzör kapak ile polikarbon (PC) üretilen gövde deformasyona ve darbelere karşı dayanıklıdır.

Sızdırmazlık özelliği artırılmış EMDP conta ve entegre kablo rakoru geçişli bağlantılara uygun olarak gövdenin her iki yönüne uygulanabilir. Kolayca değiştirilebilir T5 floresan tüp ölçülerindeki ürün; yeni nesil LED teknolojisine uyarlanarak, sabit LED modüllü aydınlatmalara göre yeniliklere kolayca geçiş imkanı sunarken U tipi etanj yapısının geleneksel şekli korunmuştur.

Genel maksatlı depolar, soğuk hava depoları, temiz odalar, endüstriyel mutfaklar açık ve kapalı alanlar için kullanıma uygundur.

Ürün Kodu :
Fiyatı :
65-65365-G

Işık Rengi/KELVIN:
3000 3000 KELVIN
4000 4000 KELVIN
6000 6000 KELVIN

Gövde Renkleri :
Gri (RAL:7035)

Işık Açıları :
140° Derece

Kullanım Alanları

Dosyalar

Özellikler

EU EcoDesign Compliant (EEC) - 2019/2020 EU

Özellikler
Güç	1x10 W ~ 1x35 W
Işık Akısı	1.450 Lm ~ 5.775 Lm
Verim	138 Lm/W ~ 184 Lm/W
Enerji Verimliliği	A ~ C
Renk Geri Verim İndeksi (CRI)	>80
Led Ürün Ömrü	54.000 h
Sürücü	Dahili Sürücü
Standart Sapma Renk Eşlemesi	MacAdam 3
Lamba Tipi	T5 LED Tüp
Güç Faktörü (PFλ)	>95
Acil Aydınlatma Gücü	%10-15
IEC Koruma Sınıfı (Armatür)	CLASS (I)
Boyut	670 mm ~1570 mm
IP-Koruma Sınıfı	IP65
Montaj Tipi	Sıva Üstü, Sarkı
Uygulama Yüksekliği	3m~5m
Çalışma Isısı (Oda Sıcaklığında)	-20°C...+50°C
Depolama Sıcaklık Aralığı	-30°C...+70°C
Gövde Malzemesi	Polikarbon (PC)
Koruma Sınıfı IK (Şok Direnci)	IK 08
Duy	G5

Verilen değerler ölçümlenen model için geçerlidir.

Malzemeler / Kaplamalar

Malzemeler / Kaplamalar
Gövde Malzemesi	Polikarbon (PC)
Gövde Rengi Seçenekleri	Gri (7035)
Ürün Boyası	Alüminyum Enjeksiyon
Difüzör	Şeffaf Polikarbonat (PC), UV Dayanıklı, Darbeye Dayanıklı

Montaj Detayları

Montaj Detayları
Montaj Seçenekleri	Paslanmaz Yay Çelik Tavan Bağlantısı, İsteğe Bağlı Çeşitli Uzunluklarda Sarkıtma
IP - Koruma Sınıfı	IP65
Montaj Tipi	Sıva Üstü, Sarkıt
Montaj Yeri	Tavan
Şebeke Bağlantısı	3x NYAF ve Monofaz Topraklı Bağlantı
Uygulama Yüksekliği	3m~5m

Elektrik Ekipmanları

Elektrik Ekipmanları
Giriş Voltajı, Frekans	180~220 AC/V, 50~60 Hz
Lamba Tipi	T5 LED Tüp
Güç Faktörü (PFλ)	>95
Acil Aydınlatma	Gövde İçi Dahili 1-3 Saat Bataryalı Acil Kit (Opsiyonel), Ampul İçi Dahili 1-3 Saat Bataryalı Acil Kit (Opsiyonel), Acil Aydınlatma Led Tüp İçinde Dahili 1-3 Saat (max. 3w.) (Opsiyonel)
Acil Aydınlatma Gücü	%10-15
IEC Koruma Sınıfı (Armatür)	CLASS (I)
Sensör	Harekete & Sese Duyarlı Sensör (Opsiyonel)

Ürün Etiketleri

armatür, 3000-6000 kelvin, IP65, led, led etanj, led armatür, aydınlatma, endüstriyel aydınlarma, t5, dış mekan aydınlatma, endüstriyel aydınlatmalar, etanj aydınlatma, sıva üstü, led tüplü, depo aydınlatma, t5 etanj, t5 led etanj, otopark aydınlatma, u tipi etanj, Buzhane aydınlatma, Depo aydınlatma Armatürleri, depo aydınlatma armatürü, Fabrika Aydınlatma, Polikarbon, Soğuk Oda aydınlatma

LED ETANJ 1x – T5 LED Armatür Aksesuarları

Ölçüleri - Teknik Çizimler

Işık Eğrileri

Daha fazla bilgi

Bu verilerden neler okuyabileceğinizi açıklayan detayları kontrol edin.

DETAYLAR

LED ETANJ – T5 LED Armatür

Web sitemizdeki her bir armatür için parlaklık (IES) eğrileri sunarız.
Işık eğrisi, ışığın alana nasıl yayıldığını grafiksel olarak gösterir.
Işık kaynağı, sistemin merkezinde bulunur(yani grafiğin kutup alanında).
Armatür montajı dikey eksen etrafında (daire-yuvarlak, kare gibi) simetrik olduğunda, bir dikey düzlemde yalnızca bir yoğunluk dağılım eğrisi oluşturuyoruz.
Yani kırmızı renk görünür, Armatür montajı simetrik olmadığında, grafiğe mavi bir eğri ekleriz.
Mavi eğri, ışık kaynağının ilk pozisyona karşı 90 derecelik hareketle nasıl parladığını gösterir.
Kaynak ekseni içindeki armatürü ölçerken, C90-C270 düzlemini ölçüyoruz;Işık eksenini dikey olarak ölçerken de C0-C180 düzlemini ölçeriz.

Verilen parlaklık değerleri Gonyofotometre ile ölçülür.
KARMA laboratuvarında (akredite kuruluşlarla karşılaştırmalı olarak)
armatürlerimizi kendimiz ölçeriz ve ışıklık çıktısını kayıt (.IES/.LDT) ederiz.
Dolayısıyla armatürün gösterildiği gibi aydınlattığından emin olabilirsiniz.

Ürün Kodu	Güç (W)	Verim (Lm/W)	Işık Akısı (Lm)	Ölçü L,W,H (mm)	Ağırlık (Kg)
65-65351-S	1x10 W	145 Lm/W	1.450 Lm	670x90x90 mm	0,543 Kg
65-65355-S	1x15 W	145 Lm/W	2.175 Lm	1270x90x90 mm	0,905 Kg
65-65357-S	1x19 W	145 Lm/W	2.755 Lm	1270x90x90 mm	0,905 Kg
65-65360-S	1x22 W	142 Lm/W	3.124 Lm	1570x90x90 mm	1,357 Kg
65-65365-S	1x27 W	138 Lm/W	3.726 Lm	1570x90x90 mm	1,357 Kg
65-65351-G	1x10 W	161 Lm/W	1.610 Lm	670x90x90 mm	0,543 Kg
65-65355-G	1x15 W	161 Lm/W	2.415 Lm	1270x90x90 mm	0,905 Kg
65-65357-G	1x19 W	161 Lm/W	3.059 Lm	1270x90x90 mm	0,905 Kg
65-65360-G	1x22 W	159 Lm/W	3.498 Lm	1570x90x90 mm	1,357 Kg
65-65365-G	1x27 W	158 Lm/W	4.266 Lm	1570x90x90 mm	1,357 Kg
65-65369-G	1x35 W	145 Lm/W	5.075 Lm	1570x90x90 mm	1,357 Kg
65-65351-P	1x10 W	184 Lm/W	1.840 Lm	670x90x90 mm	0,543 Kg
65-65355-P	1x15 W	184 Lm/W	2.760 Lm	1270x90x90 mm	0,905 Kg
65-65357-P	1x19 W	181 Lm/W	3.439 Lm	1270x90x90 mm	0,905 Kg
65-65360-P	1x22 W	181 Lm/W	3.982 Lm	1570x90x90 mm	1,357 Kg
65-65365-P	1x27 W	179 Lm/W	4.833 Lm	1570x90x90 mm	1,357 Kg
65-65369-P	1x35 W	165 Lm/W	5.775 Lm	1570x90x90 mm	1,357 Kg

Bu ürün/ler : Teknolojik gelişmelerin sağladığı avantajlara uygun yapısal özelliklerin gerisinde kalması sebebiyle "ÜRETİMDEN KALDIRILMIŞTIR" hali hazırda garanti kapsamında kalan ürünler için piyasadaki son ürünün süresi dolana kadar yedek parça sağlamaya devam edeceğiz.
Alterlatif ürünleri “Ürünler” bölümünden veya “iletişim” bölümünden profesyonel destek alarak seçebilirsiniz.
