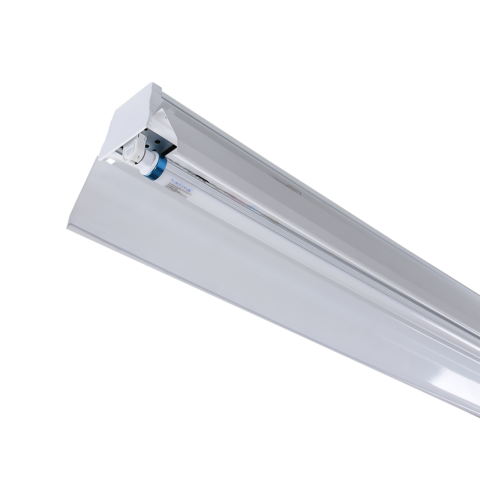

DeeBy – 1x T5 Lineer LED Aydınlatma Armatürü

DeeBy X1® Yüksek tavan aydınlatması olarak dar ve odak ışık için tasarlanan ürün; 1x T5 LED Tüp ile 10mt. kadar yükseklikte kullanılabilir şekilde ve sınırsız uzunlukla uç uca eklenebilir, lineer geçişler ile kesintisiz kullanılabilir, gövde yapısı sayesinde sarkıtılabilir veya sıva üstü olarak montaj yapılabilir, dahice ve montaj dostu tavan bağlantı aparatıyla kolayca uygulanır.

Tasarruf hedeflerine yönelik 3x veya 4+2 nYAF kablolu enerji taşıma hattını gövde içinde opsiyonel olarak üretilir. Dayanıklı elektrostatik boya ile kaplanan gövdesi, korozyon ve oksitlenmelere karşı dayanıklıdır.

Fabrikalar, market, süper marketler ve depolar gibi kapalı mekanlarda uzun süre bakım gerektirmeden çalışacak şekilde dizayn edildi.

Kullanım Alanları

Dosyalar

Özellikler

EU EcoDesign Compliant (EEC) - 2019/2020 EU
Özellikler
Güç 1x19 W - 2x(1x35 W)
Işık Akısı 3.059 lm - 11.550 lm
Verim 145 lm/W - 184 lm/W
Enerji Verimliliği A - B
Renk Geri Verim Endeksi (CRI) >80
Led Ürün Ömrü 54.000 - 63.000 h
Sürücü Dahili Sürücü
Standart Sapma Renk Eşleşmesi MacAdam 3
Lamba Tipi T5 LED Tüp
Güç Faktörü (PFλ) >95
Acil Aydınlatma Gücü %10-15
IEC Koruma Sınıfı (Armatür) CLASS (I)
Boyut 1475 mm - 2950 mm
IP-Koruma Sınıfı IP20-IP40
Montaj Tipi Sıva Üstü, Sarkıt
Uygulama Yüksekliği 4m-10m
Çalışma Isısı (Oda Sıcaklığında) -20°C...+45°C
Depolama Sıcaklık Aralığı-30°C...+70°C
Gövde Malzemesi Ekstrüzyon Alüminyum
Koruma Sınıfı IK (Şok Direnci) IK 03
Sertfikasyon ve Uygunluk EN 60598-2-2;2012, IEC 60598-1;2021/A11;2022
Duy G5
HE1, HE3, HI1 Acil Kit Opsiyonu Bulunmaktadır.
Verilen Değerler Ölçümlenen Model İçin Geçerlidir.

Malzemeler / Kaplamalar

Malzemeler / Kaplamalar
Gövde Malzemesi Ekstrüzyon Alüminyum
Gövde Rengi Seçenekleri Siyah (RAL 9005), Beyaz (RAL 9016), Gri (RAL 7035), RAL (Opsiyonel)
Ürün Boyası Elektrostatik Toz Boya
Difüzör Opal veya Şeffaf Polikarbon (PC)
Reflektör Anodize Alüminyum (Ultra Saflıkta %99,8 Parlaklık)

Montaj Detayları

Montaj Detayları
Montaj Seçenekleri Paslanmaz Yay Çelik Tavan Bağlantısı, İsteğe Bağlı Çeşitli Uzunluklarda Sarkıtma
IP - Koruma Sınıfı IP20-IP40
Montaj Tipi Sıva Üstü, Sarkıt
Montaj Yeri Tavan
Şebeke Bağlantısı Faz, Nötr, Toprak Bağlantı (Opsiyonel 2 Hat, 3 Hat, 4 Hat)
Uygulama Yüksekliği 4m-10m

Elektrik Ekipmanları

Elektrik Ekipmanları
Giriş Voltajı, Frekans180~220 AC/V, 50~60 Hz
Lamba Tipi T5 LED Tüp
Güç Faktörü (PFλ) >95
Acil Aydınlatma Gövde İçi Dahili veya Harici 1-3 Saat Bataryalı Acil Kit (Opsiyonel), LED Tüp İçi Dahili 1 Saat Bataryalı Acil Kit
Acil Aydınlatma Gücü %10-15
IEC Koruma Sınıfı (Armatür) CLASS (I)
Sensör Harekete & Sese Duyarlı Sensör (Opsiyonel)
Otomasyon Şebeke Girişi Pano veya Harici Kontrol Modülleri ile Kontrol Edilebilir
Işık Gücü Ayarı (DIMM) Yok

Ürün Etiketleri

DeeBy – 1x T5 Lineer LED Aydınlatma Armatürü Aksesuarları


Ölçüleri - Teknik Çizimler DeeBy – 1x T5 Lineer LED Aydınlatma Armatürü Işık Eğrileri
Daha fazla bilgi

Bu verilerden neler okuyabileceğinizi açıklayan detayları kontrol edin.

DETAYLAR

DeeBy – 1x T5 Lineer LED Aydınlatma Armatürü

Web sitemizdeki her bir armatür için parlaklık (IES) eğrileri sunarız.
Işık eğrisi, ışığın alana nasıl yayıldığını grafiksel olarak gösterir.
Işık kaynağı, sistemin merkezinde bulunur(yani grafiğin kutup alanında).
Armatür montajı dikey eksen etrafında (daire-yuvarlak, kare gibi) simetrik olduğunda, bir dikey düzlemde yalnızca bir yoğunluk dağılım eğrisi oluşturuyoruz.
Yani kırmızı renk görünür, Armatür montajı simetrik olmadığında, grafiğe mavi bir eğri ekleriz.
Mavi eğri, ışık kaynağının ilk pozisyona karşı 90 derecelik hareketle nasıl parladığını gösterir.
Kaynak ekseni içindeki armatürü ölçerken, C90-C270 düzlemini ölçüyoruz;Işık eksenini dikey olarak ölçerken de C0-C180 düzlemini ölçeriz.

DeeBy – 1x T5 Lineer LED Aydınlatma Armatürü
  • Verilen parlaklık değerleri Gonyofotometre ile ölçülür.
  • KARMA laboratuvarında (akredite kuruluşlarla karşılaştırmalı olarak)
  • armatürlerimizi kendimiz ölçeriz ve ışıklık çıktısını (.IES & .LDT dosyası) kayıt ederiz.
  • Dolayısıyla armatürün gösterildiği gibi aydınlattığından emin olabilirsiniz.
Ürün KoduGüç
(W)
Verim
(lm/W)
Işık Akısı
(lm)
Enerji EtiketiÖlçü
L,W,H (mm)
Ağırlık
(kg)
35-35619-G
1x19 W161 lm/W3.059 lm
1475x140x90 mm0,9 Kg
35-35620-G1x27 W158 lm/W4.266 lm
1475x140x90 mm0,9 Kg
35-35625-G2x(1x19 W)161 lm/W6.118 lm
2950x140x90 mm1,8 Kg
35-35626-G2x(1x27 W)158 lm/W8.532 lm
2950x140x90 mm1,8 Kg
35-35635-G1x35 W145 lm/W5.075 lm
1475x140x90 mm0,9 Kg
35-35670-G2x(1x35 W)145 lm/W10.150 lm
2950x140x90 mm1,8 Kg
35-35619-P1x19 W184 lm/W3.496 lm
1475x140x90 mm0,9 Kg
35-35620-P1x27 W179 lm/W4.833 lm
1475x140x90 mm0,9 Kg
35-35625-P2x(1x19 W)184 lm/W6.992 lm
2950x140x90 mm1,8 Kg
35-35626-P2x(1x27 W)179 lm/W9.666 lm
2950x140x90 mm1,8 Kg
35-35635-P1x35 W165 lm/W5.775 lm
1475x140x90 mm0,9 Kg
35-35670-P2x(1x35 W)165 lm/W11.550 lm
2950x140x90 mm1,8 Kg
