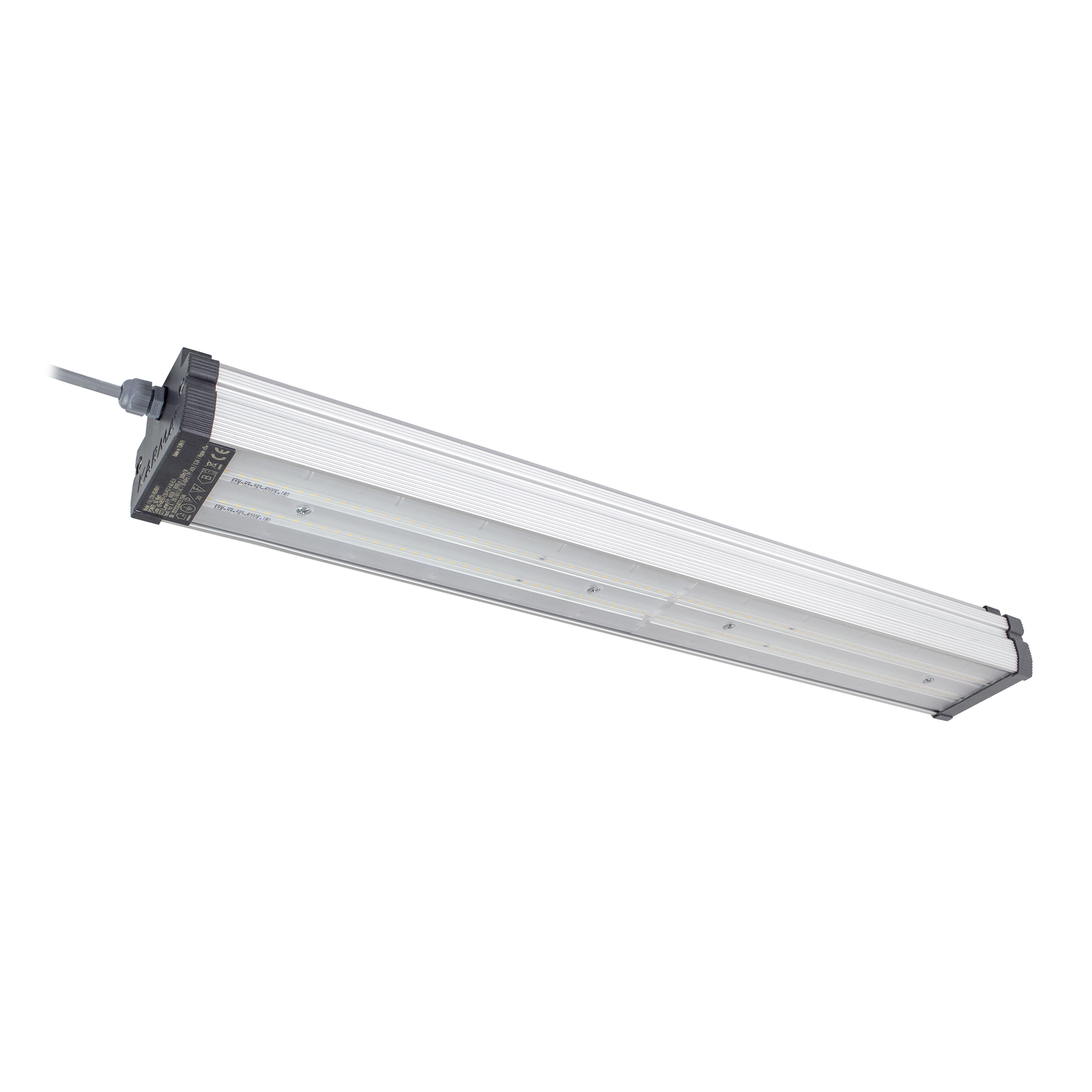

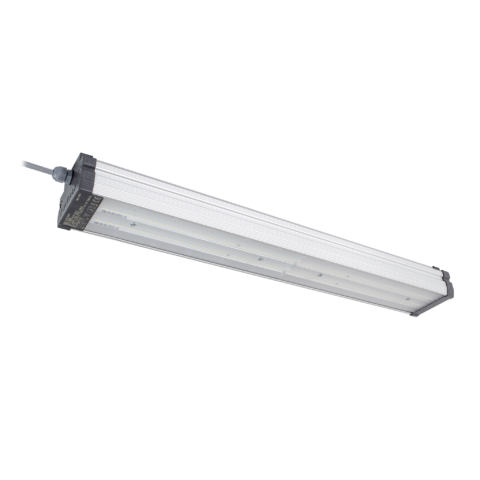

“O” yükseklerde uçarken avına keskin gözlerle odaklanan şahin’den esinlenilerek tasarlandı. FALCON® yalnızca bir yüksek tavan armatürü değil; hem sofistike hem minimalist bir yaklaşımla; işlevsellik, enerji verimi ve ışık verimi en üst düzeyde tutan bir armatür.
Benzerlerine göre hafif ve kompakt yapısıyla boyuna göre büyük işler başaran bu ürün, 170~180lm/w ve daha üzeri ışık verimiyle başlı başına bir rekortmen.
60cm boyundaki bu armatür 10-15~20 metre yüksek tavanlardan odak ışık sağlar. FALCON® Yüksek Tavan Armatürü varken enerji tüketiminiz oldukça düşüktür tıpkı esinlenildiği şahin gibi…

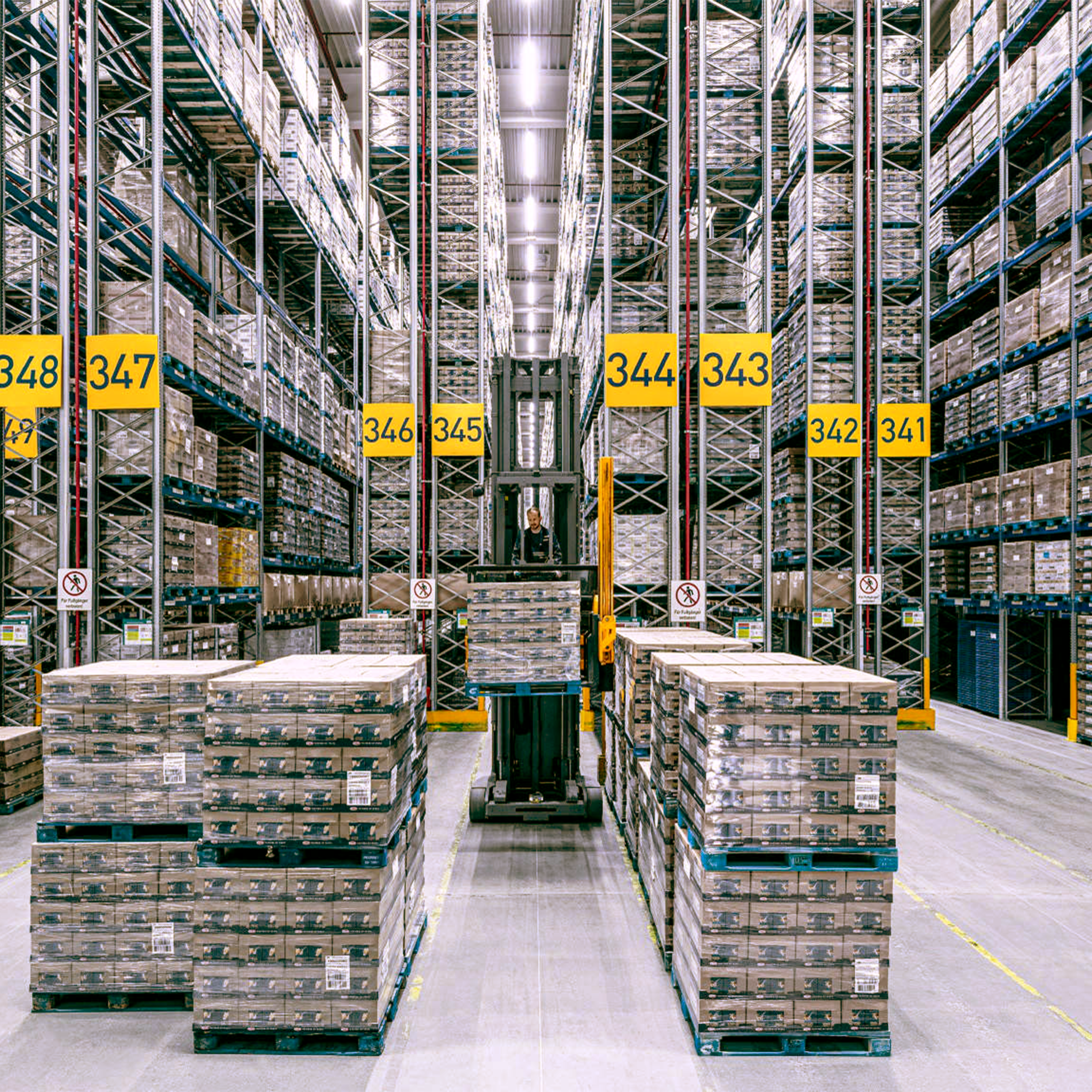

Özel tasarım optik özelliği sayesinde (Beam Angle C9030 SA) endüstriyel depo aydınlatmalarında, depo raflarında ve istenilen tüm alanlarda gerekli aydınlatma seviyesini sağlar. Depolarda genel aydınlatma alanları için farklı optik özellikte difüzör-lens seçeneğiyle yetenekleri üst düzeyde, tam anlamıyla bir HighBay armatürdür.
FALCON® Yüksek Tavan Armatürü, şahinin havada asılı duruşuna atfen; sıva üstü montaj, sarkıt montaj istenirse busbar sistemlerine uyumlu montaj ekipmanları, güvenlik askıları ve birçok yararlı ekipmanla donatıldı.
Güvenliğin en üst düzeyde tutulduğu depo aydınlatması uzun yıllar bakım gerektirmeyen alüminyum ekstrüzyon gövdeyle, yüksek verimli elektronik aygıtlarla donatılırken, kullanımın yoğun olmadığı zamanlarda ek tasarruf sağlayan iki kademe mekanik DIMM, DALI 0/1-10v sistem DIMM uyumlu, 1-3 saat ACK (Acil Aydınlatma Kiti) opsiyonlara da sahiptir.
Tüm övgüleri hak eden tasarım hakkında daha fazlası için satış temsilcilerimizden bilgi alabilirsiniz.
| Özellikler | |
|---|---|
| Güç | 50 W ~ 150 W |
| Işık Akısı | 8000 Lm ~ 24.000 Lm |
| Verim | 160 Lm/W ~ 180Lm/W |
| Enerji Verimliliği | A ~ B |
| Renk Geri Verim İndeksi (CRI) | >80 Ra |
| Led Ürün Ömrü | 54.000 h |
| Sürücü | Dahili Sürücü |
| Standart Sapma Renk Eşlemesi (SDCM) | MacAdam 3 |
| Lamba Tipi | LED Modül |
| Güç Faktörü (PFλ) | >90 |
| Acil Aydınlatma Gücü | %10-15 |
| IEC Koruma Sınıfı (Armatür) | CLASS (I) |
| Boyut | 600 mm ~ 1200 mm |
| IP Koruma Sınıfı | IP54 |
| Montaj Tipi | Sıva Üstü, Sarkıt |
| Uygulama Yüksekliği | 4 m ~ 8 m |
| Çalışma Isısı (Oda Sıcaklığında) | -20°C...+50°C |
| Depolama Sıcaklık Aralığı | -30°C...+70°C |
| Gövde Malzemesi | Alüminyum Ekstrüzyon |
| Koruma Sınıfı IK (Şok Direnci) | IK 08 |
| Verilen değerler ölçümlenen model için geçerlidir. |
| Malzemeler / Kaplamalar | |
|---|---|
| Gövde Malzemesi | Alüminyum Ekstrüzyon |
| Gövde Rengi Seçenekleri | Eloksal Gri |
| Ürün Boyası | Elektrostatik Toz Boya |
| Difüzör | Şeffaf Akrilik PMMA (TL & C93) |
| Montaj Detayları | |
|---|---|
| Montaj Seçenekleri | Paslanmaz Yay Çelik Tavan Bağlantısı, Busbar veya İsteğe Bağlı Çeşitli Uzunluklarda Sarkıtma |
| IP - Koruma sınıfı | IP54 |
| Montaj Tipi | Sıva Üstü, Sarkıt |
| Montaj Yeri | Tavan |
| Şebeke Bağlantısı | 3x NYAF ve Monofaz Topraklı Bağlantı |
| Uygulama Yüksekliği | 4~6m (TL), 5~8m (C 93) |
| Koruma Sınıfı IK (Şok Direnci) | IK 08 |
| Güvenlik Ekipmanı | Çelik Güvenlik Askı Teli |
| Elektrik Ekipmanları | |
|---|---|
| Giriş Voltajı, Frekans | 180~240 AC/V 50~60 Hz |
| Lamba Tipi | LED Modül |
| Güç Faktörü (PFλ) | >95 (TL), >98 (C93) |
| Acil Aydınlatma | Gövde İçi Dahili 1-3 Saat Bataryalı Acil Kit (Opsiyonel), Acil Aydınlatma Dahili 1-3 Saat (Max. 3w.) (Opsiyonel) |
| Acil Aydınlatma Gücü | %10-15 |
| IEC Koruma Sınıfı (Armatür) | CLASS (I) |
| Sensör | Harekete & Sese Duyarlı Sensör (Opsiyonel) |
| Otomasyon | Şebeke Girişi Pano veya Harici Kontrol Modülleri ile Kontrol Edilebilir |
| Işık Gücü Ayarı (DIMM) | Yok |
Işık EğrileriBu verilerden neler okuyabileceğinizi açıklayan detayları kontrol edin.
DETAYLARWeb sitemizdeki her bir armatür için parlaklık (IES) eğrileri sunarız.
Işık eğrisi, ışığın alana nasıl yayıldığını grafiksel olarak gösterir.
Işık kaynağı, sistemin merkezinde bulunur(yani grafiğin kutup alanında).
Armatür montajı dikey eksen etrafında (daire, kare) simetrik olduğunda, bir dikey düzlemde yalnızca bir yoğunluk dağılım eğrisi oluşturuyoruz.
Durumumuz kırmızı. Armatür montajı simetrik olmadığında, grafiğe mavi bir eğri ekleriz.
Mavi eğri, ışık kaynağının ilk pozisyona karşı 90 derecelik hareketle nasıl parladığını gösterir.
Kaynak ekseni içindeki armatürü ölçerken, C90-C270 düzlemini ölçüyoruz; Işık eksenini dikey olarak ölçerken de C0-C180 düzlemini ölçeriz.
| Ürün Kodu | Güç (W) | Verim (Lm/W) | Işık Akısı (Lm) | Enerji Etiketi | Ürün Ölçüsü L,W,H (mm) | Ürün Ağırlık (Kg) |
|---|---|---|---|---|---|---|
| 65-68050-TL | 50 W | 170 Lm/W | 8.500 Lm | 600x85x55 mm | 1,415 Kg | |
| 65-68050-TL-H1 | 50 W | 170 Lm/W | 8.500 Lm | 600x85x55 mm | 1,699 Kg | |
| 65-68075-TL | 75 W | 180 Lm/W | 13.500 Lm | 1200x85x55 mm | 2,830 Kg | |
| 65-68075-TL-H1 | 75 W | 180 Lm/W | 13.500 Lm | 1200x85x55 mm | 3,114 Kg | |
| 65-68100-TL | 100 W | 170 Lm/W | 17.000 Lm | 1200x85x55 mm | 2,830 Kg | |
| 65-68100-TL-H1 | 100 W | 170 Lm/W | 17.000 Lm | 1200x85x55 mm | 3,114 Kg | |
| 65-68150-TL | 150 W | 160 Lm/W | 24.000 Lm | 1430x85x55 mm | 3,537 Kg | |
| 65-68150-TL-H1 | 150 W | 160 Lm/W | 24.000 Lm | 1430x85x55 mm | 3,812 Kg | |
| 65-68050-C93 | 50 W | 160 Lm/W | 8.000 Lm | 600x85x55 mm | 1,368 Kg | |
| 65-68050-C93-H1 | 50 W | 160 Lm/W | 8.000 Lm | 600x85x55 mm | 1,562 Kg | |
| 65-68075-C93 | 75 W | 170 Lm/W | 12.750 Lm | 1200x85x55 mm | 2,736 Kg | |
| 65-68075-C93-H1 | 75 W | 170 Lm/W | 12.750 Lm | 1200x85x55 mm | 3,374 Kg | |
| 65-68100-C93 | 100 W | 160 Lm/W | 16.000 Lm | 1200x85x55 mm | 2,736 Kg | |
| 65-68100-C93-H1 | 100 W | 160 Lm/W | 16.000 Lm | 1200x85x55 mm | 3,374 Kg |
