LED

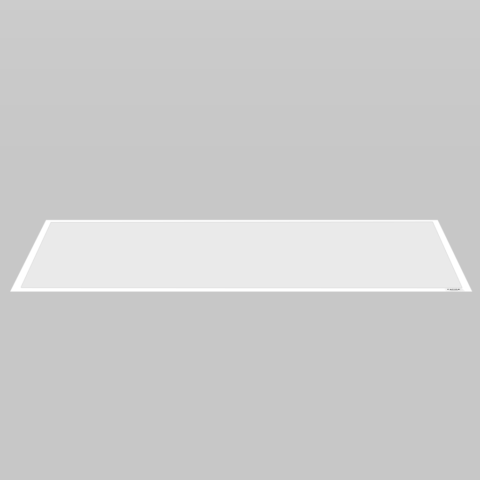

GRID PANEL – 30×120 Sıva Altı LED Panel

GRID PANEL® Ailesinin büyük üyesi 30x120cm ölçülerindeki Sıva altı LED Panel modeli, uyumlu ölçekteki asma tavan gibi taş yünü tavan veya yüzeyi kesilerek alçı tavanlara uygulan bir üründür. Clip-IN seçeneğiyle zahmetsiz montaj.

Homojen ışık sunan, enerji ve bakım maliyetlerini büyük  ölçüde düşürerek tasarruf sağlar, bakım maliyetleri ve işletme giderlerini oldukça düşürerek güç tüketimi karşılığı 130lm/w’a kadar ışık sağlar. Doğrusal, asimetrik ve homojen ışığa sahip, parlama (UGR) düşük, aydınlatma değeri yüksektir.

DKP sac gövdesi elektrostatik toz boya kaplama, buzlu (frost) Opal bir difüzör ve çeşitli renk alternatifleriyle uygulanan zemin rengine göre RAL renklerde boyanabilir.

  • Ürün Kodu :
  • 25-26830
  • Gövde Renkleri :
Kullanım Alanları

Özellikler

  • Güç: 40 watt
  • LED verimi : 130lm/w (nominal)
  • Armatür verimi: 110lm/w+
  • Ölçüler: L=300 W=1200 H=50 (30x120x5)
  • Ağırlık: 3,9Kg.
  • Işık Akısı: 4430 Lümen / titreşimsiz (no-flicker)
  • Işık Açısı: 120 derece
  • Aydınlatma yöntemi: Backlight
  • Koruma sınıfı: IP44

Malzemeler / Kaplamalar

  • Difüzör: Opal polikarbonat(PC) Frost finiş, No-UV (stabilize UV filtre)
  • Gövde: DKP paslanmaz sac
  • Kaplama: elektrostatik toz boya

Montaj Detayları

  • Montaj Yüzeyi: Sıva altı
  • Sürücü: Dahili LED Sürücü

Elektrik Ekipmanları

  • Işık Kaynağı : SMD Power LED FR4 PCB üzerinde
  • Otomasyon: Şebeke girişi pano veya harici kontrol modülleri ile kontrol edilebilir.
  • DALI - DIMM: uygulanamaz.

Ürün Etiketleri


Işık Eğrileri ve GrafikleriGRID PANEL – 30×120 Sıva Altı LED Panel
Daha fazla bilgi

Bu verilerden neler okuyabileceğinizi açıklayan detayları kontrol edin.

DETAYLAR

GRID PANEL - 30x120 Sıva Altı LED Panel - IŞIK EĞRİSİ

Web sitemizdeki her bir armatür için parlaklık (IES) eğrileri sunarız.
Işık eğrisi, ışığın alana nasıl yayıldığını grafiksel olarak gösterir.
Işık kaynağı, sistemin merkezinde bulunur(yani grafiğin kutup alanında).
Armatür montajı dikey eksen etrafında (daire, kare) simetrik olduğunda, bir dikey düzlemde yalnızca bir yoğunluk dağılım eğrisi oluşturuyoruz.
Durumumuz kırmızı.Armatür montajı simetrik olmadığında, grafiğe mavi bir eğri ekleriz.
Mavi eğri, ışık kaynağının ilk pozisyona karşı 90 derecelik hareketle nasıl parladığını gösterir.
Kaynak ekseni içindeki armatürü ölçerken, C90-C270 düzlemini ölçüyoruz;Işık eksenini dikey olarak ölçerken de C0-C180 düzlemini ölçeriz.

GRID PANEL – 30×120 Sıva Altı LED Panel
  • Verilen parlaklık değerleri gonyofotometre ile ölçülür.
  • KARMA laboratuvarı (akredite kuruluşlarla karşılaştırmalı olarak)
  • armatürlerimizi kendimiz ölçeriz ve ışıklı çıktısını kayıt ederiz.
  • Dolayısıyla armatürün gösterildiği gibi aydınlattığından emin olabilirsiniz.

GRID PANEL - 30x120 Sıva Altı LED Panel - IŞIK EĞRİSİ ÖRNEĞİ

GRID PANEL – 30×120 Sıva Altı LED PanelGRID PANEL – 30×120 Sıva Altı LED PanelGRID PANEL – 30×120 Sıva Altı LED Panel
GRID PANEL – 30×120 Sıva Altı LED Panel
GRID PANEL – 30×120 Sıva Altı LED Panel
GRID PANEL – 30×120 Sıva Altı LED Panel
