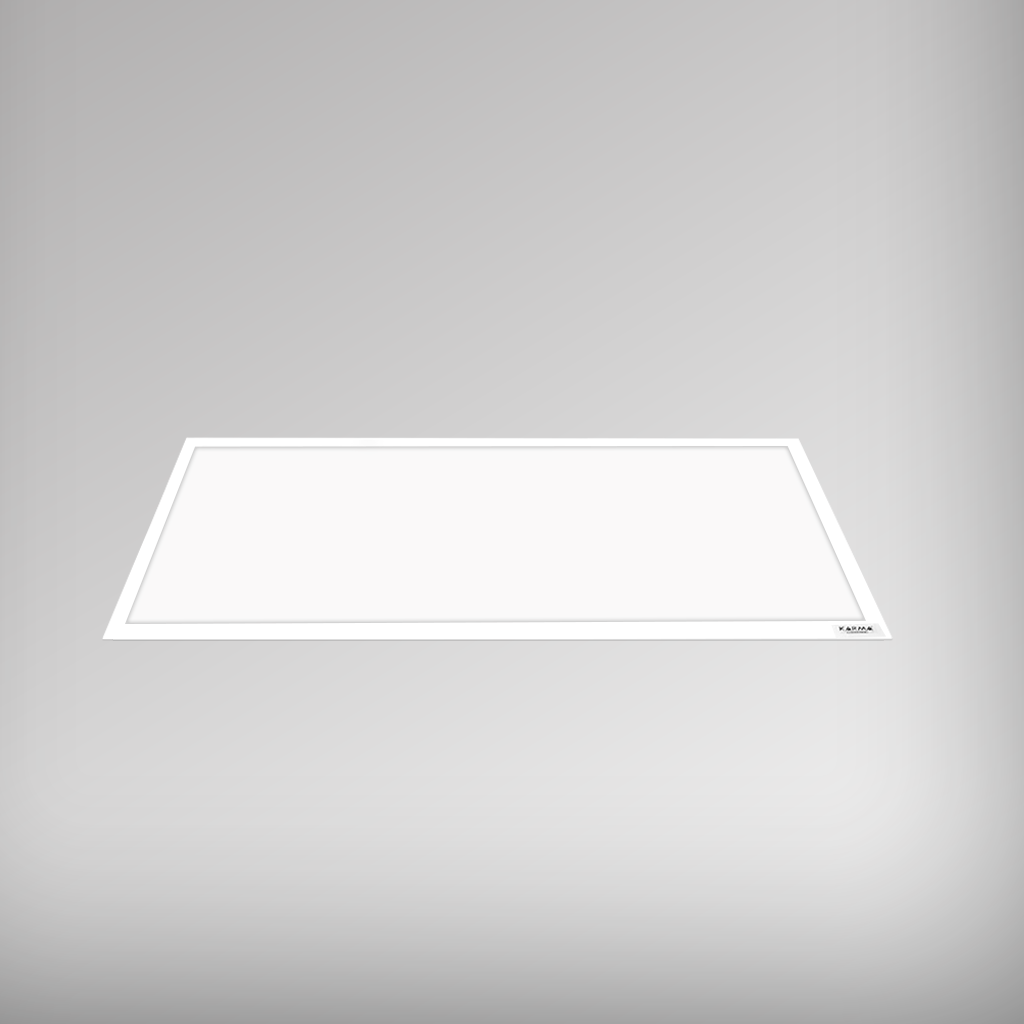

GRID PANEL – 30×60 Sıva Altı LED Panel

GRID PANEL® Ailesinin 30x60cm ölçülerindeki Sıva altı LED Panel modeli, uyumlu ölçekteki asma tavan gibi taş yünü tavan veya yüzeyi kesilerek alçı tavanlara uygulan bir üründür. Homojen ışık sunan, enerji ve bakım maliyetlerini büyük ölçüde düşürerek tasarruf sağlar.

Genellikle sağlık merkezi, mağaza, ofis ve kamu binaları gibi mekanların da tercihi olan bu ürün bakım maliyetleri ve işletme giderlerini oldukça düşürerek güç tüketimi karşılığı ışık sağlar.

Kurulumu oldukça kolaydır, geleneksel aydınlatmadan LED teknolojisine geçişte hızlı dönüşüm kolaylığına sahiptir. Güç karşılığı ışık yüksektir armatür verimi 130lumen/watt ‘a  çıkmaktadır.

Doğrusal, asimetrik ve  homojen ışığa sahip, parlama (UGR) düşük, aydınlatma değeri yüksektir. Armatür verimi 130lm/W ‘lara ulaşır. DKP sac gövdesi elektrostatik toz boya kaplama, buzlu (frost) Opal bir difüzör ve çeşitli renk alternatifleriyle uygulanan zemin rengine göre RAL renklerde boyanabilir.

Gerilim dalgalanmalarından etkilenmeyen LED sürücüsüyle kullanım ömrü oldukça uzundur (lm80). 1-3 saate kadar acil kit uygulanabilir, backlight (zeminden aydınlatma) tipi LED modül kullanılmıştır.

  • Ürün Kodu :
  • Fiyatı :
  • 25-26820

Kullanım Alanları

Özellikler

EU EcoDesign Compliant (EEC) - 2019/2020 EU
Özellikler
Güç 20 watt
LED verimi 130lm/W (nominal)
Armatür verimi 110lm/W+
Ölçüler L=300 W=600 H=50 (30x60x5)
Ağırlık 3,2Kg.
Işık Akısı 2210 Lümen / titreşimsiz (no-flicker)
Işık Açısı 120 derece
Aydınlatma yöntemi Backlight
Koruma sınıfı IP44

Malzemeler / Kaplamalar

Malzemeler / Kaplamalar
Difüzör Opal polikarbonat(PC) Frost finiş, No-UV (stabilize UV filtre)
Gövde DKP paslanmaz sac
Kaplama elektrostatik toz boya

Montaj Detayları

Montaj Detayları
Montaj Yüzeyi Sıva altı
Sürücü Dahili LED Sürücü

Elektrik Ekipmanları

Elektrik Ekipmanları
Işık Kaynağı SMD Power LED FR4 PCB üzerinde
Otomasyon Şebeke girişi pano veya harici kontrol modülleri ile kontrol edilebilir.
DALI - DIMM uygulanamaz.

Ürün Etiketleri

armatür, 3000-6000 kelvin, 30x60, led, led armatür, led panel, toz korumalı, aydınlatma, sıva altı, backlight, GRID PANEL, iç mekan aydınlatma, IP44, ofis aydınlatma, panel, sağlık merkezi

Ölçüleri - Teknik Çizimler GRID PANEL – 30×60 Sıva Altı LED Panel Işık Eğrileri
Daha fazla bilgi

Bu verilerden neler okuyabileceğinizi açıklayan detayları kontrol edin.

DETAYLAR

30x60 Sıva Altı LED Panel

Web sitemizdeki her bir armatür için parlaklık (IES) eğrileri sunarız.
Işık eğrisi, ışığın alana nasıl yayıldığını grafiksel olarak gösterir.
Işık kaynağı, sistemin merkezinde bulunur(yani grafiğin kutup alanında).
Armatür montajı dikey eksen etrafında (daire-yuvarlak, kare gibi) simetrik olduğunda, bir dikey düzlemde yalnızca bir yoğunluk dağılım eğrisi oluşturuyoruz.
Yani kırmızı renk görünür, Armatür montajı simetrik olmadığında, grafiğe mavi bir eğri ekleriz.
Mavi eğri, ışık kaynağının ilk pozisyona karşı 90 derecelik hareketle nasıl parladığını gösterir.
Kaynak ekseni içindeki armatürü ölçerken, C90-C270 düzlemini ölçüyoruz; Işık eksenini dikey olarak ölçerken de C0-C180 düzlemini ölçeriz.

GRID PANEL – 30×60 Sıva Altı LED Panel
  • Verilen parlaklık değerleri Gonyofotometre ile ölçülür.
  • KARMA laboratuvarında (akredite kuruluşlarla karşılaştırmalı olarak)
  • armatürlerimizi kendimiz ölçeriz ve ışıklık çıktısını (.IES & .LDT dosyası) kayıt ederiz.
  • Dolayısıyla armatürün gösterildiği gibi aydınlattığından emin olabilirsiniz.
