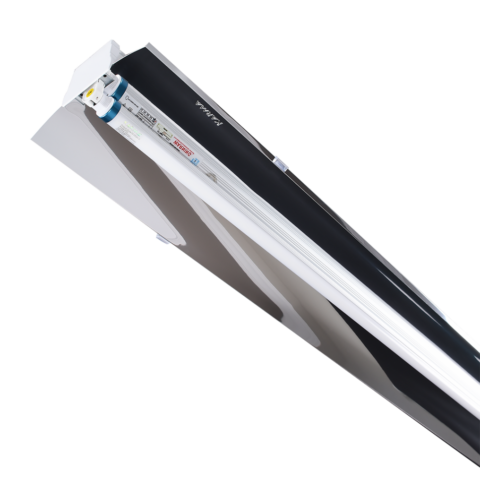

PL – 1x T5 Lineer LED Armatür

PL® (Practical Line) modelini uygulama, montaj ve bakım kolaylığını en üst seviyede tutmak için LINE ailesinin sadeleştirilmiş, hafifletilmiş ve ekonomik hale getirilmiş versiyonu olarak yeniledik.
1x T5 LED Tüp tipi ampul ile <3.5mt’ kadar yükseklikteki tavanlardan aydınlatmaya yönelik yenilenmiş bir çözüm sunduk.
Alüminyum ekstrüzyon gövde ile uzun yıllar oksit ve pas gibi etkilere karşı dayanıklılık sağlaması için tasarladık.

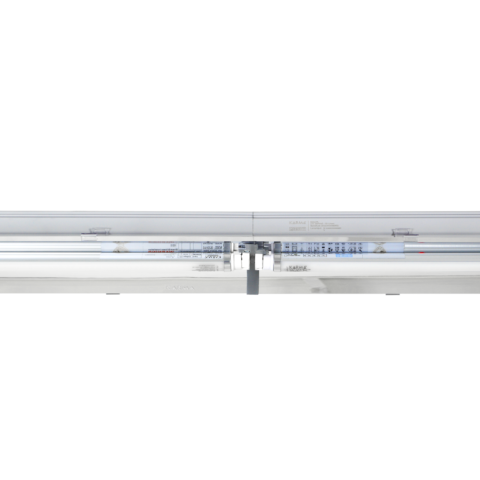

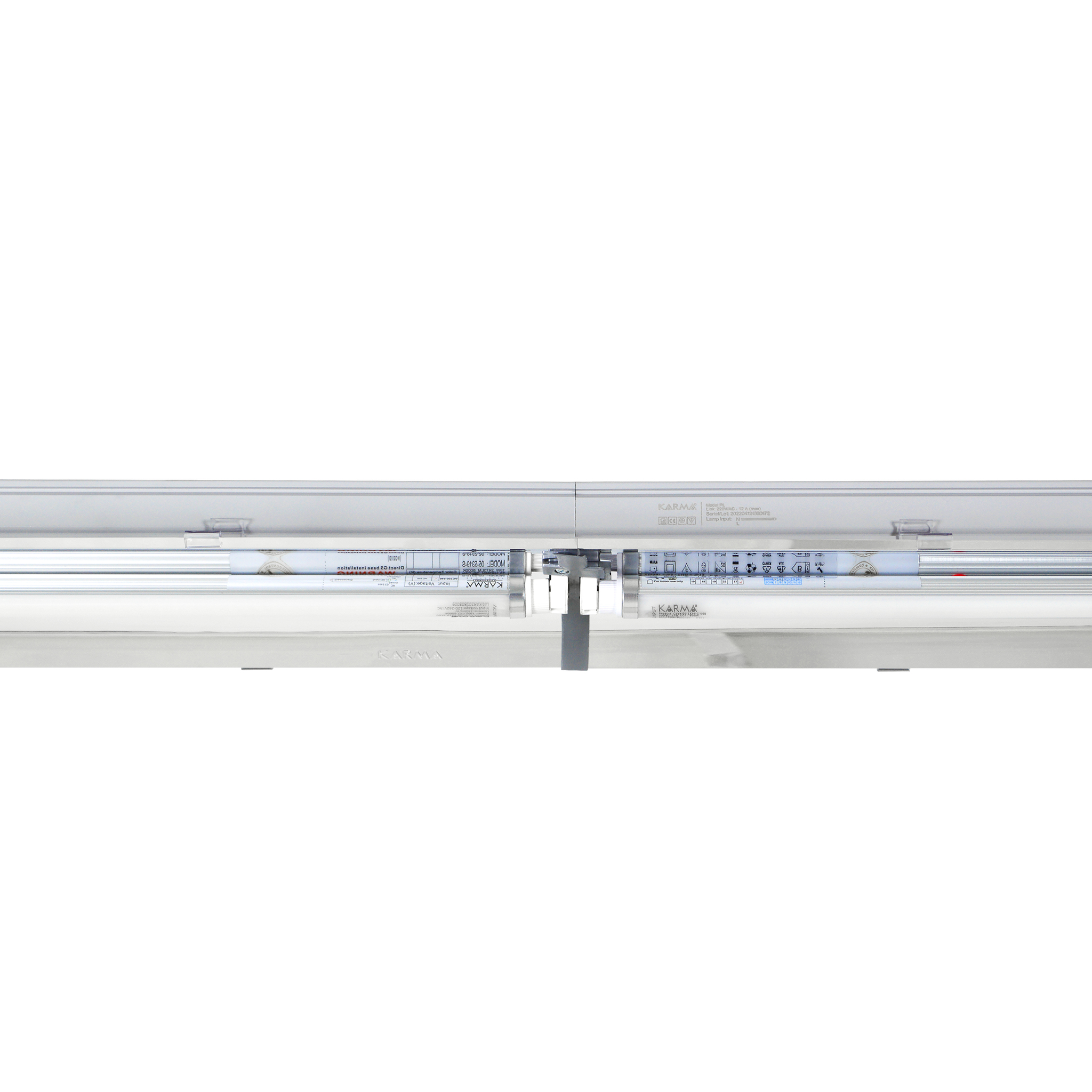

Ürünü 3mt. olarak tek parça ve uç uca eklenebilir ve sınırsız şekilde lineer olarak uygulanabilmesi için geçiş aparatlarıyla zenginleştirdik. (bkz: Ürün Aksesuarları)

Ürün Kodu :
Fiyatı :
35-37119-G

Işık Rengi/KELVIN:
3000 3000 KELVIN
4000 4000 KELVIN
6500 6500 KELVIN

Gövde Renkleri :
Siyah (RAL:9005)
RAL (Opsiyonel)
Beyaz (RAL:9016)
Gri (RAL:9006)

Işık Açıları :
100° Derece
120° Derece

Kullanım Alanları

Dosyalar

Özellikler

Özellikler
Ölçülen Güç	19.25 W
Işık Uzunluğu (mm)	1475
Işık Genişliği (mm)	170
Işık Yüksekliği (mm)	70
Gerilim	220,6 V Akım
Güç faktörü	0.936
Ortalama Dağınık Açı (%50)	105.1°
Toplam Nominal Lamba Lümen	2762.5 lm
CIE Sınıfı	Doğrudan
Toplam Nominal Lamba Lümen	2762.5 lm
Ölçüm Akısı	2762,5 lm Verimlilik
Düşey Oranı	% 99
Dikey Oranı	% 1
Armatür Etkinlik Değerlendirme (LER)	143.56
Merkezi Yoğunluk	315.1 cd / klm
Maks. Yoğunluk	377.39 cd / klm
Maks. Yoğunluk	H90 V35
S / MH (C0 / C180)	1.21 S / MH (C90 / C270)

Malzemeler / Kaplamalar

Malzemeler / Kaplamalar
Gövde	Alüminyum Ekstrüzyon profil.
Reflektör	Anodize Alüminyum, Ultra saflıkta %99,8 parlaklık.

Montaj Detayları

Montaj Detayları
Montaj Yüzeyi	Sıva üstü / Sarkıt

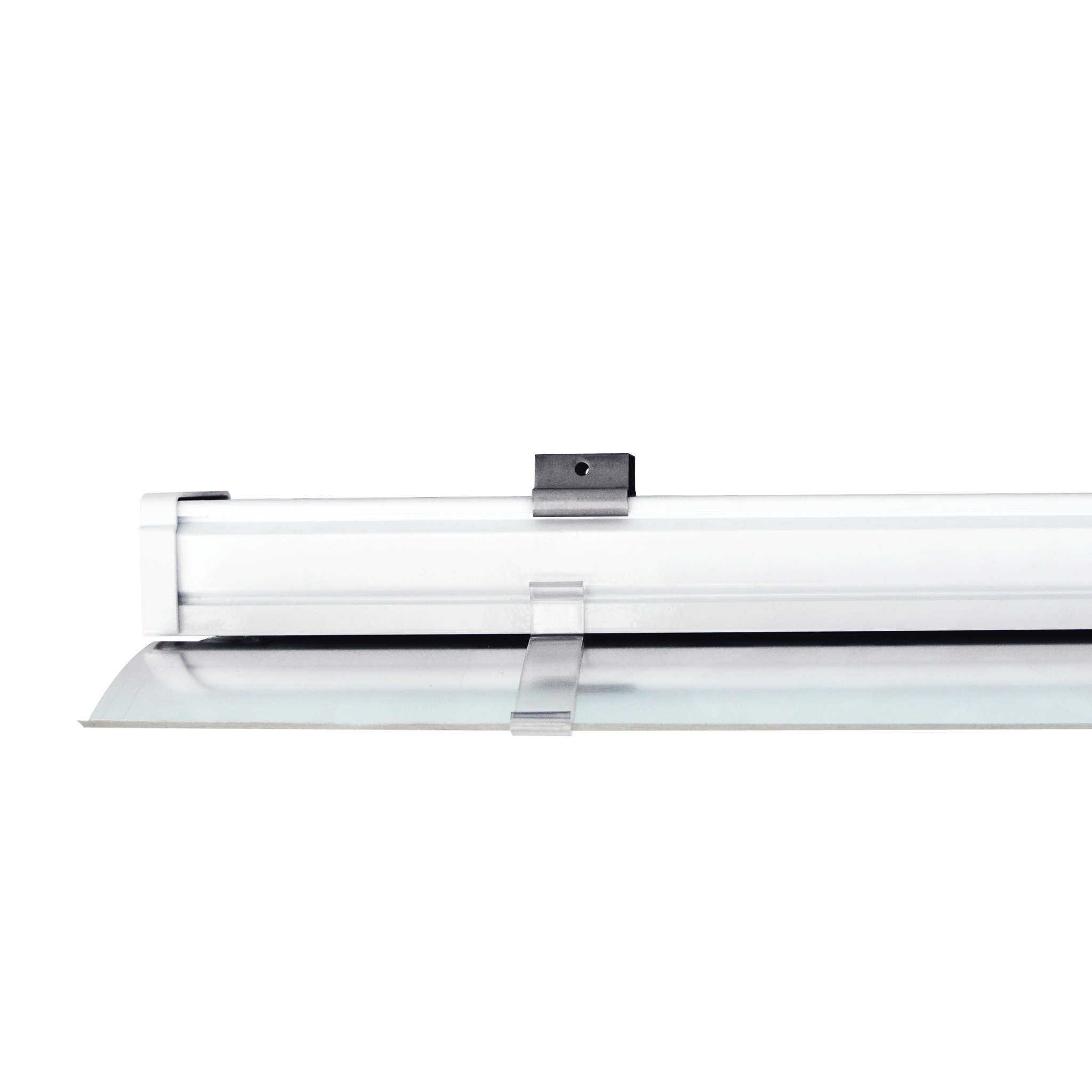

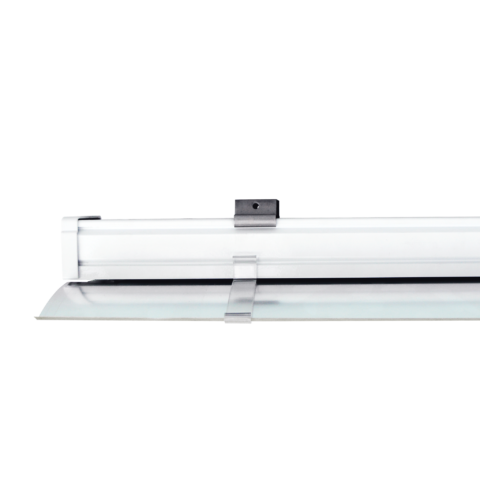

Montaj Tipi	Paslanmaz çelik tavan bağlantısı
Montaj aksesuarları	Ayarlanabilir çelik tel askı tertibatı (TİJ) (opsiyonel).
Şebeke Bağlantısı	3x (opsiyonel 4x veya 4+2) NYAF ve monofaze topraklı bağlantı klemensi.

Elektrik Ekipmanları

Elektrik Ekipmanları
Işık Kaynağı	T5 LED Tüp
Otomasyon	Şebeke girişi pano veya harici kontrol modülleri ile kontrol edilebilir.
Acil Aydınlatma	Gövde içi dahili 1-3 saat bataryalı ACİL KİT (opsiyonel)
Sensor	Harekette duyarlı,sese duyarlı tetikleyici sensörler (opsiyonel)
DALI - DIMM	uygulanamaz.

Ürün Etiketleri

plled, Fabrika Aydınlatma, market aydınlatma armatürleri, armatür, 3000-6000 kelvin, lineer led armatür, ip20, led armatür, lineer sistem, toz korumalı, aydınlatma, backlight, iç mekan aydınlatma, sıva üstü, mağaza aydınlatması, market aydınlatması, pl, lineer, lineer aydınlatma armatürü, sıva üstü aydınlatma, t5 led armatür, yüksek tavan aydınlatması

PL – 1x T5 Lineer LED Armatür Aksesuarları

Ölçüleri - Teknik Çizimler

Işık Eğrileri

Daha fazla bilgi

Bu verilerden neler okuyabileceğinizi açıklayan detayları kontrol edin.

DETAYLAR

PL T5 Lineer Armatür

Web sitemizdeki her bir armatür için parlaklık (IES) eğrileri sunarız.
Işık eğrisi, ışığın alana nasıl yayıldığını grafiksel olarak gösterir.
Işık kaynağı, sistemin merkezinde bulunur(yani grafiğin kutup alanında).
Armatür montajı dikey eksen etrafında (daire, kare) simetrik olduğunda, bir dikey düzlemde yalnızca bir yoğunluk dağılım eğrisi oluşturuyoruz.
Durumumuz kırmızı.Armatür montajı simetrik olmadığında, grafiğe mavi bir eğri ekleriz.
Mavi eğri, ışık kaynağının ilk pozisyona karşı 90 derecelik hareketle nasıl parladığını gösterir.
Kaynak ekseni içindeki armatürü ölçerken, C90-C270 düzlemini ölçüyoruz;Işık eksenini dikey olarak ölçerken de C0-C180 düzlemini ölçeriz.

Verilen parlaklık değerleri gonyofotometre ile ölçülür.
KARMA laboratuvarı (akredite kuruluşlarla karşılaştırmalı olarak)
Armatürlerimizi kendimiz ölçeriz ve ışıklı çıktısını kayıt ederiz.
Dolayısıyla armatürün gösterildiği gibi aydınlattığından emin olabilirsiniz.

PL T5 Lineer Armatür IŞIKLIK ÖRNEĞİ

Ürün Kodu	Güç (W)	Boyut LxWxH (mm)	Verim (Lm/W)	CRI (Ra)	Ağırlık (Kg)
35-37008-S	1x8~10 W	630x170x60 mm	130 Lm/W	82 Ra	0,6 Kg
35-37008-S-H1	1x8~10 W	630x170x60 mm	130 Lm/W	82 Ra	1,1 Kg
35-37115-S	1x15 W	1175x170x60 mm	130 Lm/W	82 Ra	1,1 Kg
35-37115-S-H1	1x15 W	1175x170x60 mm	130 Lm/W	82 Ra	1,6 Kg
35-37119-S	1x19 W	1475x170x60 mm	130 Lm/W	82 Ra	1,4 Kg
35-37119-S-H1	1x19 W	1475x170x60 mm	130 Lm/W	82 Ra	1,9 Kg
35-37120-S	2x(1x19 )W	2950x170x60 mm	130 Lm/W	82 Ra	2,8 Kg
35-37120-S-H1	2x(1x19) W	2950x170x60 mm	130 Lm/W	82 Ra	3,3 Kg
35-37122-S	1x22 W	1450x70x60 mm	130 Lm/W	82 Ra	1,4 Kg
35-37122-S-H1	1x22 W	1450x70x60 mm	130 Lm/W	82 Ra	1,9 Kg
35-37124-S	2x(1x22) W	2950x70x60 mm	130 Lm/W	82 Ra	2,8 Kg
35-37124-S-H1	2x(1x22) W	2950x70x60 mm	130 Lm/W	82 Ra	3,3 Kg
35-37125-S	1x27 W	1475x170x60 mm	130 Lm/W	82 Ra	1,4 Kg
35-37125-S-H1	1x27 W	1475x170x60 mm	130 Lm/W	82 Ra	1,9 Kg
35-37126-S	2x(1x27) W	2950x170x60 mm	130 Lm/W	82 Ra	2,8 Kg
35-37126-S-H1	2x(1x27) W	2950x170x60 mm	130 Lm/W	82 Ra	3,3 Kg
35-37135-S	1x35 W	1475x170x60 mm	130 Lm/W	82 Ra	1,4 Kg
35-37135-S-H1	1x35 W	1475x170x60 mm	130 Lm/W	82 Ra	1,9 Kg
35-37145-S	2x(1x35) W	2950X70X60 mm	130 Lm/W	82 Ra	2,8 Kg
35-37145-S-H1	2x(1x35) W	2950x70x60 mm	130 Lm/W	82 Ra	3,3 Kg
35-37008-G	1x8~10 W	630x170x60 mm	160 Lm/W	82 Ra	0,6 Kg
35-37008-G-H1	1x8~10 W	630x170x60 mm	160 Lm/W	82 Ra	1,1 Kg
35-37115-G	1x15 W	1175x170x60 mm	160 Lm/W	82 Ra	1,1 Kg
35-37115-G-H1	1x15 W	1175x170x60 mm	160 Lm/W	82 Ra	1,6 Kg
35-37119-G	1x19 W	1475x170x60 mm	160 Lm/W	82 Ra	1,4 Kg
35-37119-G-H1	1x19 W	1475x170x60 mm	160 Lm/W	82 Ra	1,9 Kg
35-37120-G	2x(1x19) W	2950x170x60 mm	160 Lm/W	82 Ra	2,8 Kg
35-37120-G-H1	2x(1x19) W	2950x170x60 mm	160 Lm/W	82 Ra	3,3 Kg
35-37122-G	1x22 W	1450x70X60 mm	160 Lm/W	82 Ra	1,4 Kg
35-37122-G-H1	1x22 W	1450X70x60 mm	160 Lm/W	82 Ra	1,9 Kg
35-37124-G	2x(1x22) W	2950x70X60 mm	160 Lm/W	82 Ra	2,8 Kg
35-37124-G-H1	2x(1x22) W	2950x70x60 mm	160 Lm/W	82 Ra	3,3 Kg
35-37125-G	1x27 W	1475x170x60 mm	160 Lm/W	82 Ra	1,4 Kg
35-37125-G-H1	1x27 W	1475x170x60 mm	160 Lm/W	82 Ra	1,9 Kg
35-37126-G	2x(1x27) W	2950x170x60 mm	160 Lm/W	82 Ra	2,8 Kg
35-37126-G-H1	2x(1x27) W	2950x170x60 mm	160 Lm/W	82 Ra	3,3 Kg
35-37135-G	1x35 W	1450x70x60 mm	160 Lm/W	82 Ra	1,4 Kg
35-37135-G-H1	1X35 W	1450X70X60 mm	160 Lm/W	82 Ra	1,9 Kg
35-37145-G	2x(1x35) W	2950X70X60 mm	160 Lm/W	82 Ra	2,8 Kg
35-37145-G-H1	2x(1x35) W	2950x70x60 mm	160 Lm/W	82 Ra	3,3 Kg
35-37008-P	1x8~10 W	630x170x60 mm	200 Lm/W	82 Ra	0,6 Kg
35-37008-P-H1	1x8~10 W	630x170x60 mm	200 Lm/W	82 Ra	1,1 Kg
35-37115-P	1x15 W	1175x170x60 mm	200 Lm/W	82 Ra	1,1 Kg
35-37115-P-H1	1x15 W	1175x170x60 mm	200 Lm/W	82 Ra	1,6 Kg
35-37119-P	1x19 W	1475x170x60 mm	200 Lm/W	82 Ra	1,4 Kg
35-37119-P-H1	1x19 W	1475x170x60 mm	200 Lm/W	82 Ra	1,9 Kg
35-37120-P	2x(1x19) W	1475x170x60 mm	200 Lm/W	82 Ra	2,8 Kg
35-37120-P-H1	2x(1x19) W	1475x170x60 mm	200 Lm/W	82 Ra	3,3 Kg
35-37122-P	1x22 W	1475x170x60 mm	200 Lm/W	82 Ra	1,4 Kg
35-37122-P-H1	1x22 W	1475x170x60 mm	200 Lm/W	82 Ra	1,9 Kg
35-37124-P	2x(1x22 )W	1475x170x60 mm	200 Lm/W	82 Ra	2,8 Kg
35-37124-P-H1	2x(1x22) W	1475x170x60 mm	200 Lm/W	82 Ra	3,3 Kg
35-37125-P	1x27 W	1475x170x60 mm	200 Lm/W	82 Ra	1,4 Kg
35-37125-P-H1	1x27 W	1475x170x60 mm	200 Lm/W	82 Ra	1,9 Kg
35-37126-P	2x(1x27) W	1475x170x60 mm	200 Lm/W	82 Ra	2,8 Kg
35-37126-P-H1	2x(1x27) W	1475x170x60 mm	200 Lm/W	82 Ra	3,3 Kg
35-37135-P	1x35 W	1475x170x60 mm	200 Lm/W	82 Ra	1,4 Kg
35-37135-P-H1	1x35 W	1475x170x60 mm	200 Lm/W	82 Ra	1,9 Kg
35-37145-P	2x(1x35) W	1475x170x60 mm	200 Lm/W	82 Ra	2,8 Kg
35-37145-P-H1	2x(1x35) W	1475x170x60 mm	200 Lm/W	82 Ra	3,3 Kg
