PROMAX – Lineer Aydınlatma

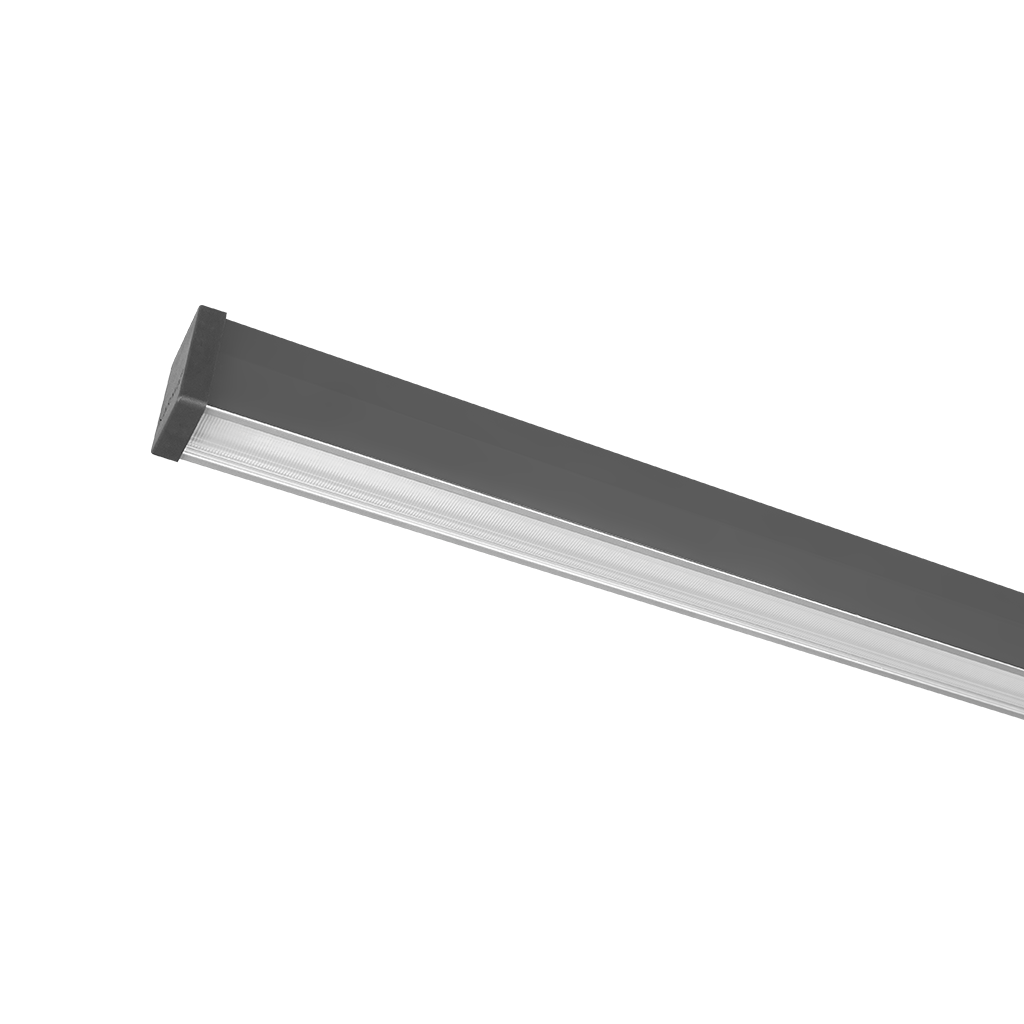

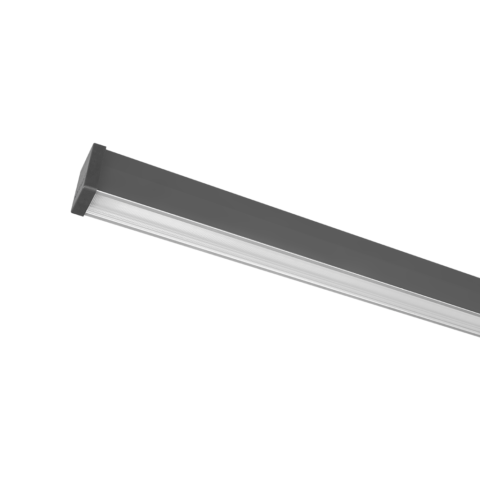

ProMAX®, modern aydınlatma çözümlerinin öncüsü olarak, mimari uygulamalar için geliştiridiği lineer trunking sistemi ile öne çıkar. Bu sistem, ofis alanları, mağazalar ve marketler gibi çeşitli mekanlarda estetik ve işlevsellik arayan profesyonellere yöneliktir.Ürün, modüler yapısıyla uç uca eklenebilir özelliği sunarak, aydınlatma planlarının esnek bir şekilde şekillendirilmesine olanak tanır. Farklı uzunluk ve konfigürasyon seçenekleri ile mekanlara özel çözümler oluşturulabilir. DALI (& Dali2) dimmable opsiyonu ile enerji verimliliği sağlarken, aydınlatma düzeylerini ihtiyaçlara göre ayarlama imkanı sunar. Bu özellik, enerji tüketimini minimize ederken konforlu bir aydınlatma ortamı yaratır.

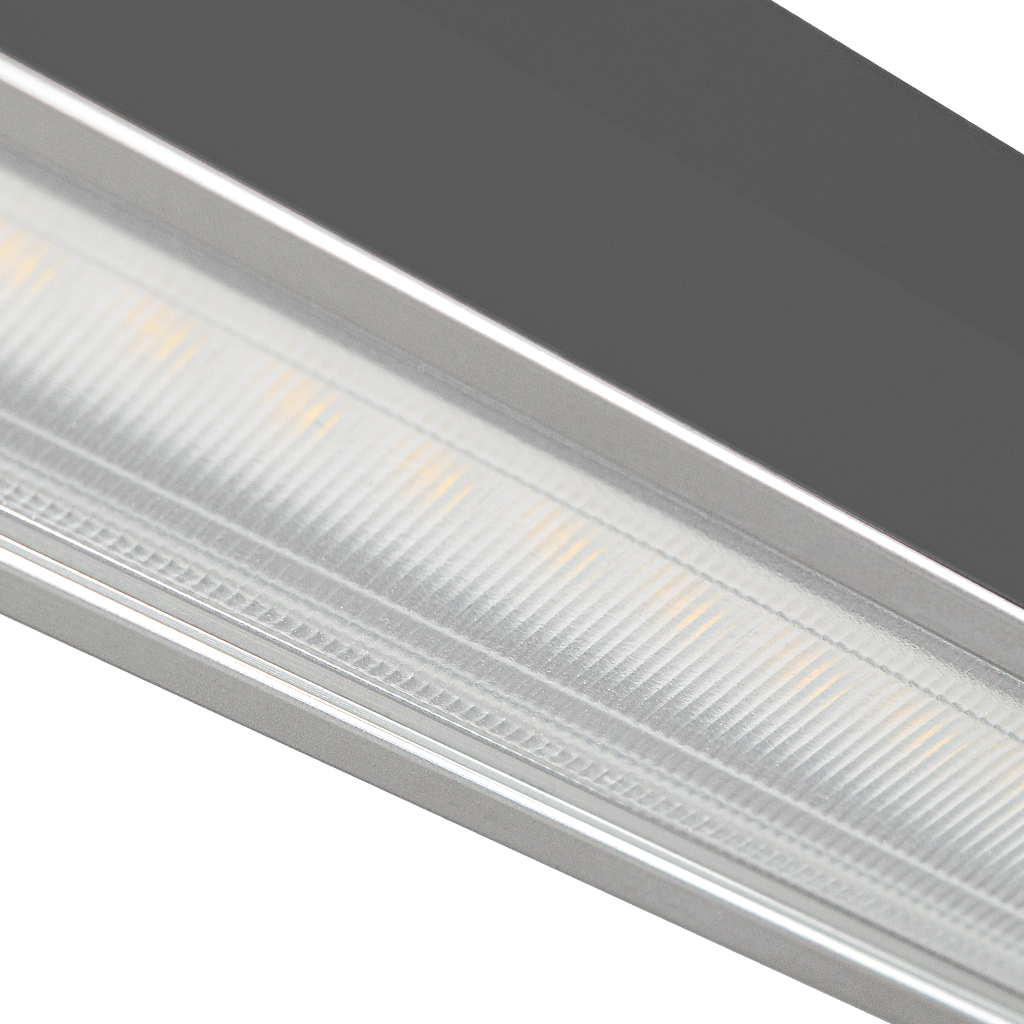

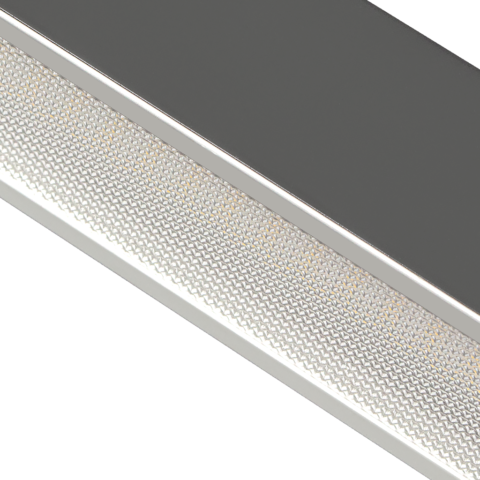

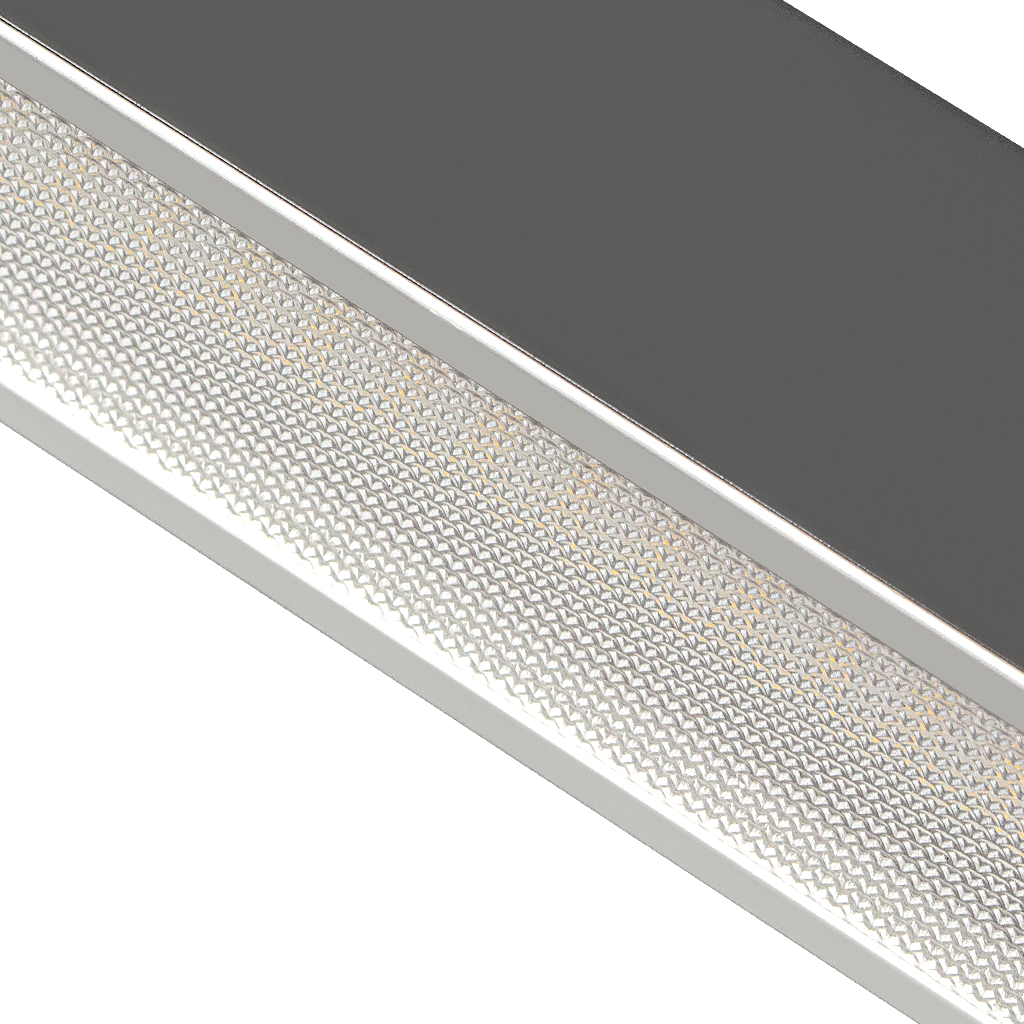

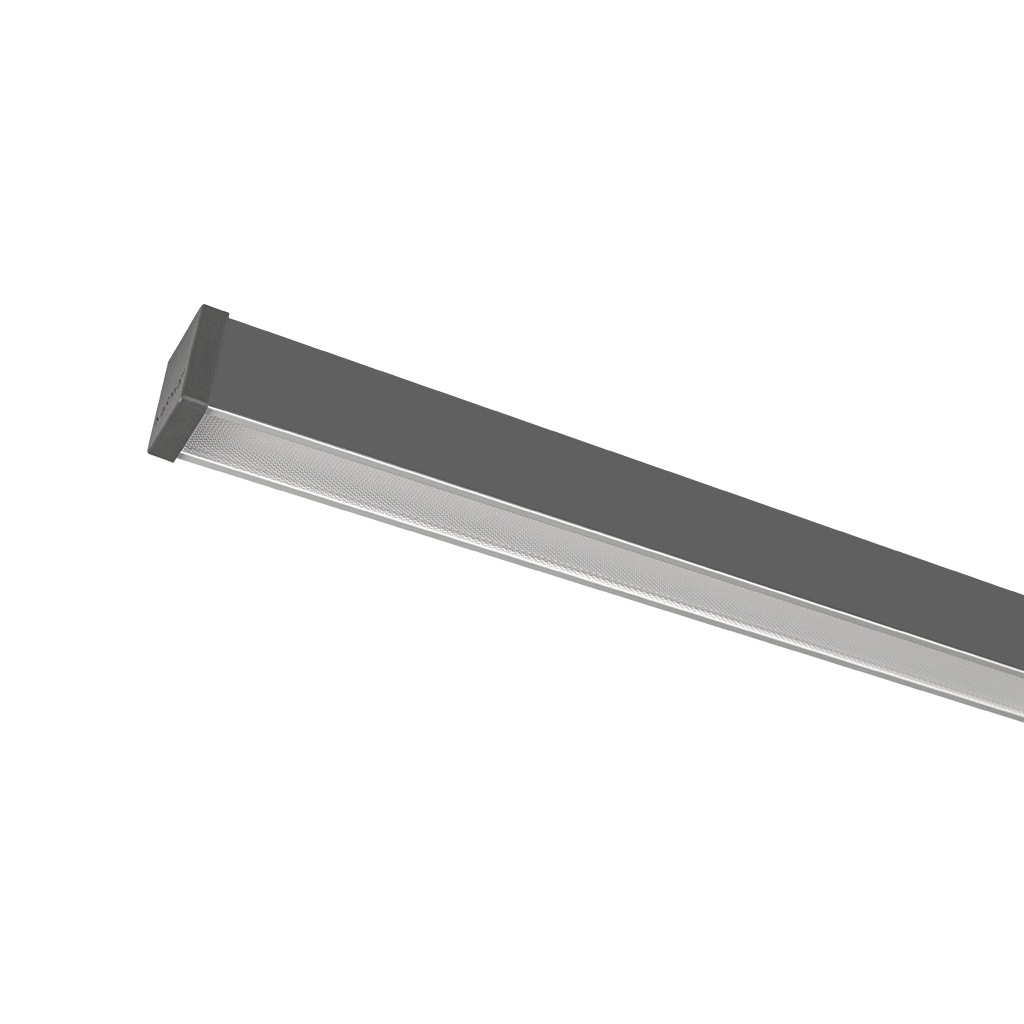

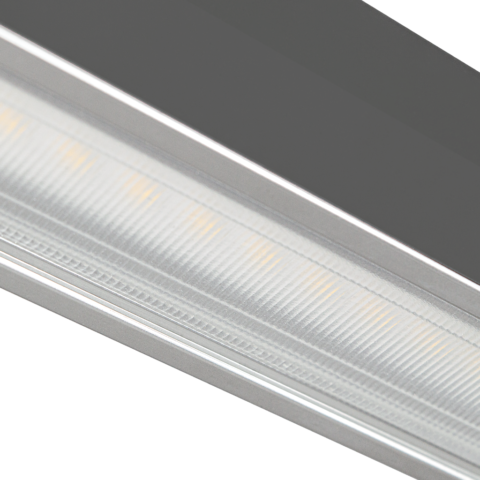

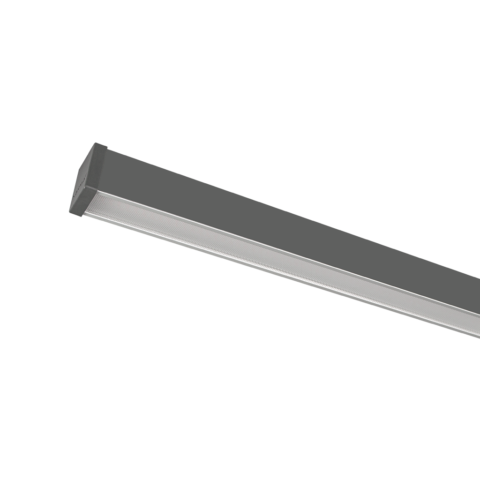

ProMAX® lineer trunking sistemi, opal şeffaf ve mikro prizmatik difüzör seçenekleri ile göz yormayan bir ışık dağılımı sağlar. Ürün, farklı ihtiyaçlara uygun olarak çeşitli ışık açısı seçenekleri sunmaktadır. Single asimetrik (15°, 25°, 45°, 60°) ve duble asimetrik (15°, 25°, 30°, 45°, 90°) seçenekleri, aydınlatmanın mekanda nasıl dağıtılacağını kontrol etme imkanı tanır.

Şık ve rijit görünümü ile mimari tasarımlara entegre edilmesi için ideal bir seçenek olan ProMAX®, modern ofis alanları, mağazalar ve marketlerde estetik ve fonksiyonel bir aydınlatma çözümü sunar. Enerji verimliliği, ProMAX®’ın öncelikli hedeflerinden biri olup, teknolojisi sayesinde aydınlatma ihtiyaçlarını karşılarken enerji tüketimini en aza indirir. Bu sayede, çevre dostu ve bütçeye uygun çözümler sunarak, kullanıcıların beklentilerini karşılamaktadır.
Yaygın ve çeşitli sensör tiplerine uyumlu, elektrik kesintilerinde acil aydınlatma için 1-3 saat aydınlatma sağlayacak KİT seçeneklerini opsiyonel olarak mevcuttur.

ProMAX® lineer trunking sistemi, modern aydınlatma arayan profesyoneller için mükemmel bir tercihtir. Seçim yapma konusunda profesyonellerimizden dektek alabilirsiniz.

(Devamı..)

Kullanım Alanları

Dosyalar

Özellikler

EU EcoDesign Compliant (EEC) - 2019/2020 EU
Özellikler
Güç 19W - 35W
Işık Akısı 2284 lm - 4337 lm
Verim 117 lm/W -148 lm/W
Enerji Verimliliği C-D
Renk Geri Verim Endeksi(CRI) >80
Led Ürün Ömrü 60.000 h
Sürücü Dahili Sürücü
Standart Sapma Renk Eşleşmesi (SDCM MacAdam 3
Lamba Tipi LED Module
Güç Faktörü (PFλ) >95
Acil Aydınlatma Gücü 3w (+%10-15)
IEC Koruma Sınıfı (Armatür) CLASS (I)
Boyut 1410 mm - 2820 mm(x2 için)
IP - Koruma Sınıfı IP20
Montaj Tipi Sıva Üstü, Sarkıt
Uygulama Yüksekliği 3m - 6m
Çalışma Isısı (Oda sıcaklığında) -20°C...+45°C
Depolamada Sıcaklık Aralığı -30°C...+70°C
Gövde Malzemesi Alüminyum Ekstrüzyon
Koruma Sınıfı IK (Şok Direnci) IK 08
HI1 ve HI3 Acil Kit Opsiyonları Bulunmaktadır.
Verilen Değerler Ölçümlenen Model İçin Geçerlidir.

Malzemeler / Kaplamalar

Malzemeler / Kaplamalar
Gövde Malzemesi Alüminyum Ekstrüzyon
Gövde Rengi Seçenekleri Siyah (RAL 9005), Beyaz (RAL 9016), Metal-Gri (RAL 9006), Antrasit (RAL 7043)
Ürün Boyası Elektrostatik Toz Boya
DifüzörSM,SA,DA,OD - Optics
Sürücü Driver Dahili Sürücü

Montaj Detayları

Montaj Detayları

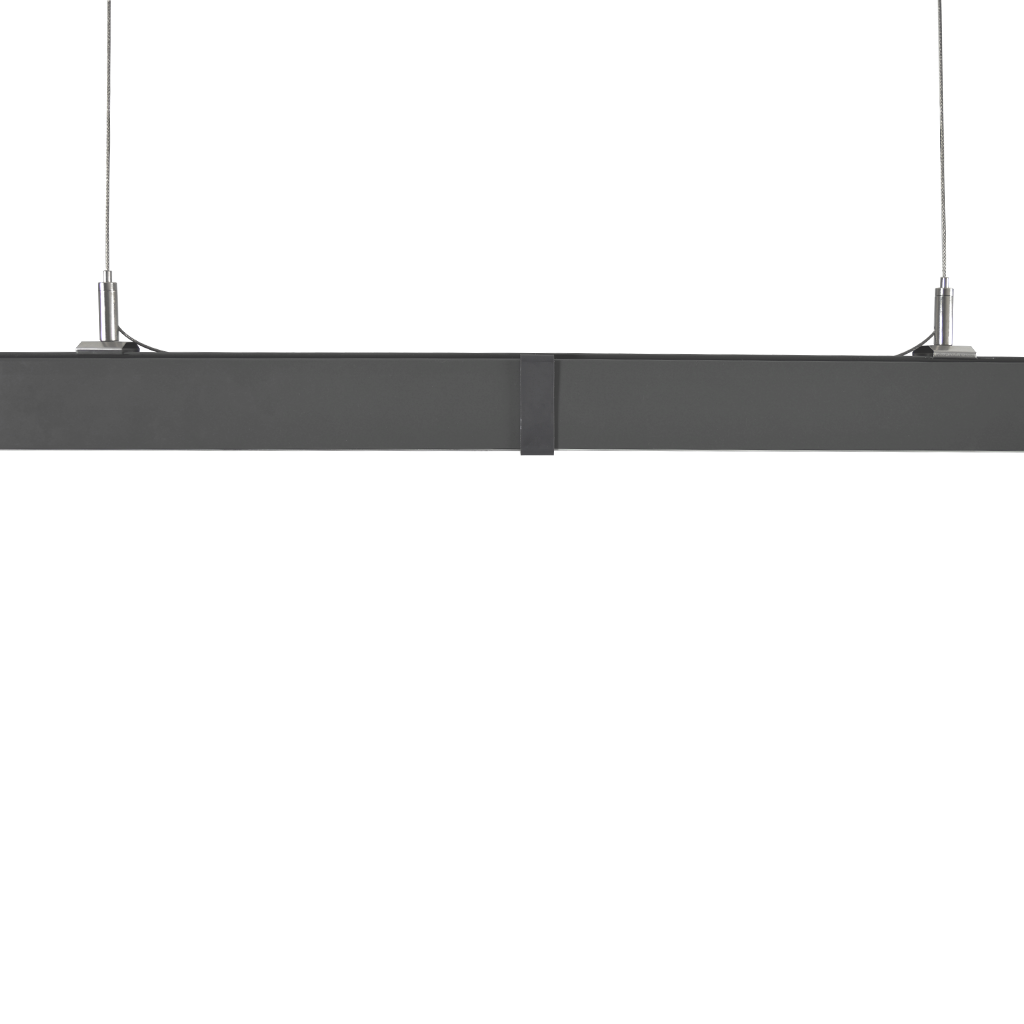

Montaj Seçenekleri Paslanmaz Yay Çelik Tavan Bağlantısı veya İstenilen Uzunlukta Sarkıtma
IP - Koruma Sınıfı IP20
Montaj Tipi Sıva Üstü, Sarkıt
Montaj Yeri Tavan
Şebeke Bağlantısı 5x1 Hop ve Monofaz Topraklı Bağlantı (4x1,3x1 Opsiyonel)
Uygulama Yüksekliği 3m - 6m
Koruma Sınıfı IK (Şok Direnci) IK 08

Elektrik Ekipmanları

Elektrik Ekipmanları
Giriş Voltajı, Frekans 100~240 AC/V 50~60 Hz
Lamba Tipi LED Module
Güç Faktörü (PFλ) >95
Acil Aydınlatma Gövde İçi Dahili 1-3 Saat Bataryalı Acil Kit (Opsiyonel), Acil Aydınlatma 1-3 Saat (Opsiyonel)
Acil Aydınlatma Gücü 3w (+%10-15)
IEC Koruma Sınıfı (Armatür) CLASS (I)
Sensör Harekete & Sese Duyarlı Sensör (Opsiyonel)
Otomasyon Şebeke Girişi Pano veya Harici Kontrol Modülleri ile Kontrol Edilebilir
Işık Gücü Ayarı (DIMM) Yok

Ürün Etiketleri

PROMAX – Lineer Aydınlatma Aksesuarları


Ölçüleri - Teknik Çizimler PROMAX – Lineer Aydınlatma Işık Eğrileri
Daha fazla bilgi

Bu verilerden neler okuyabileceğinizi açıklayan detayları kontrol edin.

DETAYLAR

ProMAX – Lineer Aydınlatma

Web sitemizdeki her bir armatür için parlaklık (IES) eğrileri sunarız.
Işık eğrisi, ışığın alana nasıl yayıldığını grafiksel olarak gösterir.
Işık kaynağı, sistemin merkezinde bulunur(yani grafiğin kutup alanında).
Armatür montajı dikey eksen etrafında (daire-yuvarlak, kare gibi) simetrik olduğunda, bir dikey düzlemde yalnızca bir yoğunluk dağılım eğrisi oluşturuyoruz.
Yani kırmızı renk görünür, Armatür montajı simetrik olmadığında, grafiğe mavi bir eğri ekleriz.
Mavi eğri, ışık kaynağının ilk pozisyona karşı 90 derecelik hareketle nasıl parladığını gösterir.
Kaynak ekseni içindeki armatürü ölçerken, C90-C270 düzlemini ölçüyoruz; Işık eksenini dikey olarak ölçerken de C0-C180 düzlemini ölçeriz.

PROMAX – Lineer Aydınlatma
  • Verilen parlaklık değerleri Gonyofotometre ile ölçülür.
  • KARMA laboratuvarında (akredite kuruluşlarla karşılaştırmalı olarak)
  • armatürlerimizi kendimiz ölçeriz ve ışıklık çıktısını (.IES & .LDT dosyası) kayıt ederiz.
  • Dolayısıyla armatürün gösterildiği gibi aydınlattığından emin olabilirsiniz.
Ürün KoduGüç
(W)
Verim
(lm/W)
Işık Akısı
(lm)
Işın açısı (Beam Angle)
&
Alan açısı (Field Angle)
Enerji EtiketiÖlçü
L,W,H (mm)
Ağırlık
(kg)
35-50019-S-OD19 W115 lm/w2185Promax_Lineer_Aydinlatma_Curve B120° L102° B120° F120°
1420x38x500,9 kg
35-50019-S-PD19 W125 lm/w2375Promax_Lineer_Aydinlatma_Curve B110° L110° B110° F110°
1420x38x501,5 kg
35-50019-S-C9919 W140 lm/w2660Promax_Lineer_Aydinlatma_Curve B90° L90° B90° F90°
1420x38x501,6 kg
35-50019-S-CDA2519 W140 lm/w2660Promax_Lineer_Aydinlatma_Curve BDA25° L90° BDA25° F90°
1420x38x501,6 kg
35-50019-S-CA1519 W130 lm/w2470Promax_Lineer_Aydinlatma_Curve BCA15° L90° BCA15° F90°
1420x38x501,6 kg
35-50119-S-OD2X19 W115 lm/w4370Promax_Lineer_Aydinlatma_Curve B120° L102° B120° F120°
2835x38x501,8 kg
35-50119-S-PD2X19 W125 lm/w4750Promax_Lineer_Aydinlatma_Curve B110° L110° B110° F110°
2835x38x503,0 kg
35-50119-S-C992X19 W140 lm/w5320Promax_Lineer_Aydinlatma_Curve B90° L90° B90° F90°
2835x38x503,2 kg
35-50119-S-CDA252X19 W140 lm/w5320Promax_Lineer_Aydinlatma_Curve BDA25° L90° BDA25° F90°
2835x38x503,2 kg
35-50119-S-CA152X19 W130 lm/w4940Promax_Lineer_Aydinlatma_Curve BCA15° L90° BCA15° F90°
2835x38x503,2 kg
35-50022-S-OD22 W111 lm/w2442Promax_Lineer_Aydinlatma_Curve B120° L102° B120° F120°
1420x38x500,9 kg
35-50022-S-PD22 W121 lm/w2662Promax_Lineer_Aydinlatma_Curve B110° L110° B110° F110°
1420x38x501,5 kg
35-50022-S-C9922 W135 lm/w2970Promax_Lineer_Aydinlatma_Curve B90° L90° B90° F90°
1420x38x501,6 kg
35-50022-S-CDA2522 W135 lm/w2970Promax_Lineer_Aydinlatma_Curve BDA25° L90° BDA25° F90°
1420x38x501,6 kg
35-50022-S-CA1522 W127 lm/w2794Promax_Lineer_Aydinlatma_Curve BCA15° L90° BCA15° F90°
1420x38x501,6 kg
35-50122-S-OD2X22 W111 lm/w4884Promax_Lineer_Aydinlatma_Curve B120° L102° B120° F120°
2835x38x501,8 kg
35-50122-S-PD2X22 W121 lm/w5324Promax_Lineer_Aydinlatma_Curve B110° L110° B110° F110°
2835x38x503,0 kg
35-50122-S-C992X22 W135 lm/w5940Promax_Lineer_Aydinlatma_Curve B90° L90° B90° F90°
2835x38x503,2 kg
35-50122-S-CDA252X22 W135 lm/w5940Promax_Lineer_Aydinlatma_Curve BDA25° L90° BDA25° F90°
2835x38x503,2 kg
35-50122-S-CA152X22 W127 lm/w5588Promax_Lineer_Aydinlatma_Curve BCA15° L90° BCA15° F90°
2835x38x503,2 kg
35-50027-S-OD27 W112 lm/w3024Promax_Lineer_Aydinlatma_Curve B120° L102° B120° F120°
1420x38x500,9 kg
35-50027-S-PD27 W122 lm/w3294Promax_Lineer_Aydinlatma_Curve B110° L110° B110° F110°
1420x38x501,5 kg
35-50027-S-C9927 W134 lm/w3618Promax_Lineer_Aydinlatma_Curve B90° L90° B90° F90°
1420x38x501,6 kg
35-50027-S-CDA2527 W134 lm/w3618Promax_Lineer_Aydinlatma_Curve BDA25° L90° BDA25° F90°
1420x38x501,6 kg
35-50027-S-CA1527 W124 lm/w3348Promax_Lineer_Aydinlatma_Curve BCA15° L90° BCA15° F90°
1420x38x501,6 kg
35-50127-S-OD2X27 W112 lm/w6048Promax_Lineer_Aydinlatma_Curve B120° L102° B120° F120°
2835x38x501,8 kg
35-50127-S-PD2X27 W122 lm/w6588Promax_Lineer_Aydinlatma_Curve B110° L110° B110° F110°
2835x38x503,0 kg
35-50127-S-C992X27 W134 lm/w7236Promax_Lineer_Aydinlatma_Curve B90° L90° B90° F90°
2835x38x503,2 kg
35-50127-S-CDA252X27 W134 lm/w7236Promax_Lineer_Aydinlatma_Curve BDA25° L90° BDA25° F90°
2835x38x503,2 kg
35-50127-S-CA152X27 W124 lm/w6696Promax_Lineer_Aydinlatma_Curve BCA15° L90° BCA15° F90°
2835x38x503,2 kg
35-50019-G-OD19 W125 lm/w2375Promax_Lineer_Aydinlatma_Curve B120° L102° B120° F120°
1420x38x500,9 kg
35-50019-G-PD19 W135 lm/w2565Promax_Lineer_Aydinlatma_Curve B110° L110° B110° F110°
1420x38x501,5 kg
35-50019-G-C9919 W150 lm/w2850Promax_Lineer_Aydinlatma_Curve B90° L90° B90° F90°
1420x38x501,6 kg
35-50019-G-CDA2519 W150 lm/w2850Promax_Lineer_Aydinlatma_Curve BDA25° L90° BDA25° F90°
1420x38x501,6 kg
35-50019-G-CA1519 W140 lm/w2660Promax_Lineer_Aydinlatma_Curve BCA15° L90° BCA15° F90°
1420x38x501,6 kg
35-50119-G-OD2X19 W125 lm/w4750Promax_Lineer_Aydinlatma_Curve B120° L102° B120° F120°
2835x38x501,8 kg
35-50119-G-PD2X19 W135 lm/w5130Promax_Lineer_Aydinlatma_Curve B110° L110° B110° F110°
2835x38x503,0 kg
35-50119-G-C992X19 W150 lm/w5700Promax_Lineer_Aydinlatma_Curve B90° L90° B90° F90°
2835x38x503,2 kg
35-50119-G-CDA252X19 W150 lm/w5700Promax_Lineer_Aydinlatma_Curve BDA25° L90° BDA25° F90°
2835x38x503,2 kg
35-50119-G-CA152X19 W140 lm/w5320Promax_Lineer_Aydinlatma_Curve BCA15° L90° BCA15° F90°
2835x38x503,2 kg
35-50022-G-OD22 W121 lm/w2662Promax_Lineer_Aydinlatma_Curve B120° L102° B120° F120°
1420x38x500,9 kg
35-50022-G-PD22 W131 lm/w2882Promax_Lineer_Aydinlatma_Curve B110° L110° B110° F110°
1420x38x501,5 kg
35-50022-G-C9922 W145 lm/w3190Promax_Lineer_Aydinlatma_Curve B90° L90° B90° F90°
1420x38x501,6 kg
35-50022-G-CDA2522 W145 lm/w3190Promax_Lineer_Aydinlatma_Curve BDA25° L90° BDA25° F90°
1420x38x501,6 kg
35-50022-G-CA1522 W137 lm/w3014Promax_Lineer_Aydinlatma_Curve BCA15° L90° BCA15° F90°
1420x38x501,6 kg
35-50122-G-OD2X22 W121 lm/w5324Promax_Lineer_Aydinlatma_Curve B120° L102° B120° F120°
2835x38x501,8 kg
35-50122-G-PD2X22 W131 lm/w5764Promax_Lineer_Aydinlatma_Curve B110° L110° B110° F110°
2835x38x503,0 kg
35-50122-G-C992X22 W145 lm/w6380Promax_Lineer_Aydinlatma_Curve B90° L90° B90° F90°
2835x38x503,2 kg
35-50122-G-CDA252X22 W145 lm/w6380Promax_Lineer_Aydinlatma_Curve BDA25° L90° BDA25° F90°
2835x38x503,2 kg
35-50122-G-CA152X22 W137 lm/w6028Promax_Lineer_Aydinlatma_Curve BCA15° L90° BCA15° F90°
2835x38x503,2 kg
35-50027-G-OD27 W122 lm/w3294Promax_Lineer_Aydinlatma_Curve B120° L102° B120° F120°
1420x38x500,9 kg
35-50027-G-PD27 W132 lm/w3564Promax_Lineer_Aydinlatma_Curve B110° L110° B110° F110°
1420x38x501,5 kg
35-50027-G-C9927 W144 lm/w3888Promax_Lineer_Aydinlatma_Curve B90° L90° B90° F90°
1420x38x501,6 kg
35-50027-G-CDA2527 W144 lm/w3888Promax_Lineer_Aydinlatma_Curve BDA25° L90° BDA25° F90°
1420x38x501,6 kg
35-50027-G-CA1527 W134 lm/w3618Promax_Lineer_Aydinlatma_Curve BCA15° L90° BCA15° F90°
1420x38x501,6 kg
35-50127-G-OD2X27 W122 lm/w6588Promax_Lineer_Aydinlatma_Curve B120° L102° B120° F120°
2835x38x501,8 kg
35-50127-G-PD2X27 W132 lm/w7128Promax_Lineer_Aydinlatma_Curve B110° L110° B110° F110°
2835x38x503,0 kg
35-50127-G-C992X27 W144 lm/w7776Promax_Lineer_Aydinlatma_Curve B90° L90° B90° F90°
2835x38x503,2 kg
35-50127-G-CDA252X27 W144 lm/w7776Promax_Lineer_Aydinlatma_Curve BDA25° L90° BDA25° F90°
2835x38x503,2 kg
35-50127-G-CA152X27 W134 lm/w7236Promax_Lineer_Aydinlatma_Curve BDA25° L90° BDA25° F90°
2835x38x503,2 kg
35-50035-G-OD35 W117 lm/w4095Promax_Lineer_Aydinlatma_Curve B120° L102° B120° F120°
1420x38x500,9 kg
35-50035-G-PD35 W125 lm/w4375Promax_Lineer_Aydinlatma_Curve B110° L110° B110° F110°
1420x38x501,5 kg
35-50035-G-C9935 W133 lm/w4655Promax_Lineer_Aydinlatma_Curve B90° L90° B90° F90°
1420x38x501,6 kg
35-50035-G-CDA2535 W133 lm/w4655Promax_Lineer_Aydinlatma_Curve BDA25° L90° BDA25° F90°
1420x38x501,6 kg
35-50035-G-CA1535 W128 lm/w4480Promax_Lineer_Aydinlatma_Curve BCA15° L90° BCA15° F90°
1420x38x501,6 kg
35-50135-G-OD2X35 W117 lm/w8190Promax_Lineer_Aydinlatma_Curve B120° L102° B120° F120°
2835x38x501,8 kg
35-50135-G-PD2X35 W125 lm/w8750Promax_Lineer_Aydinlatma_Curve B110° L110° B110° F110°
2835x38x503,0 kg
35-50135-G-C992X35 W133 lm/w9310Promax_Lineer_Aydinlatma_Curve B90° L90° B90° F90°
2835x38x503,2 kg
35-50135-G-CDA252X35 W133 lm/w9310Promax_Lineer_Aydinlatma_Curve BDA25° L90° BDA25° F90°
2835x38x503,2 kg
35-50135-G-CA152X35 W128 lm/w8960Promax_Lineer_Aydinlatma_Curve BCA15° L90° BCA15° F90°
2835x38x503,2 kg
