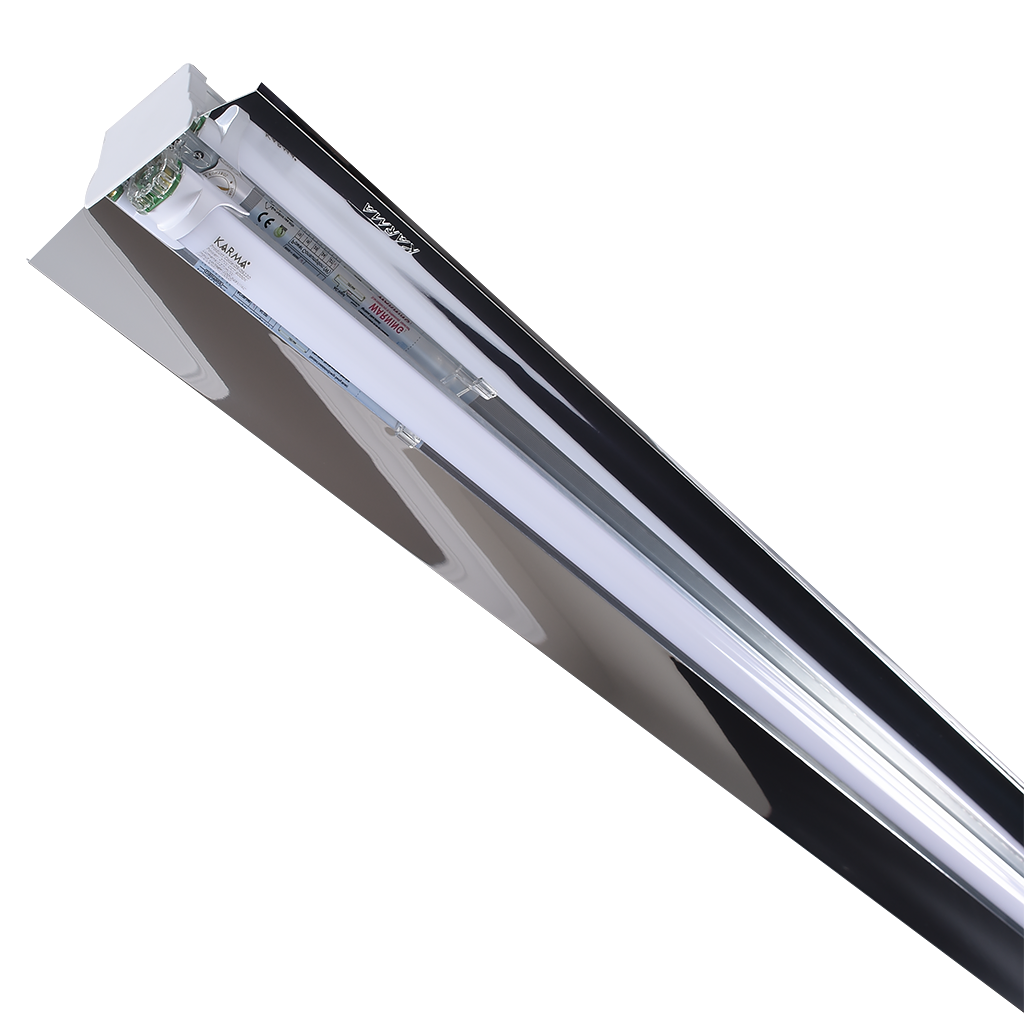

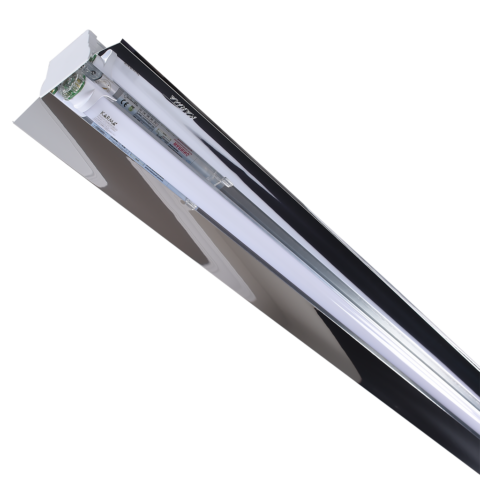

LEDWide – T8 Lineer Aydınlatma Armatürü

LEDWide® Ürün ailesi T8 Endüstriyel standartlarına uygun, market ve süper marketler gibi alanların ekonomik ve tasarruf odaklı lineer sistem aydınlatma çözümüdür.

Ürün ailesi genellikle uzun hatlarla lineer olarak kesintisiz bir hat halinde; market rafları, atölyeler vb. alanların vurgusal ve odak ışıkla aydınlatılması için kullanılır.

Uygulama, montaj ve bakım kolaylığını en üst seviyede tutmak için dizayn edilen ürün sadeleştirilmiş, hafifletilmiş ürün tipidir.

1x T8 LED Tüp ile  <3.5mt’ kadar yükseklikteki asimetrik bir ışık hüzmesi yaratır , alüminyum ekstrüzyon gövde ile uzun yıllar oksit ve pas gibi etkilere karşı dayanıklılık sağlaması için tasarladı.
Ürünü 3mt. olarak tek parça ve uç uca eklenebilir ve sınırsız şekilde lineer olarak uygulanabilmesi için geçiş aparatlarıyla zenginleştirdik (bkz: Ürün Aksesuarları)

  • Ürün Kodu :
  • Fiyatı :
  • 35-35001

Kullanım Alanları

Dosyalar

Malzemeler / Kaplamalar

Malzemeler / Kaplamalar
Gövde Alüminyum Ekstrüzyon profil.
Reflektör Anodize Alüminyum, Ultra saflıkta %99,8 parlaklık.

Montaj Detayları

Montaj Detayları
Montaj Yüzeyi Sıva üstü / Sarkıt
Montaj Tipi Paslanmaz çelik tavan bağlantısı
Montaj aksesuarları Ayarlanabilir çelik tel askı tertibatı (TİJ) (opsiyonel)
Şebeke Bağlantısı 3x (opsiyonel 4x veya 4+2) NYAF ve monofaze topraklı bağlantı klemensi

Elektrik Ekipmanları

Elektrik Ekipmanları
Işık Kaynağı T8 LED Tüp
Otomasyon Şebeke girişi pano veya harici kontrol modülleri ile kontrol edilebilir
Acil Aydınlatma Gövde içi dahili 1-3 saat bataryalı ACİL KİT (opsiyonel)
Sensor Harekette duyarlı, sese duyarlı tetikleyici sensörler (opsiyonel)
DALI - DIMM Uygulanamaz
Ölçüleri - Teknik Çizimler LEDWide – T8 Lineer Aydınlatma Armatürü Işık Eğrileri
Daha fazla bilgi

Bu verilerden neler okuyabileceğinizi açıklayan detayları kontrol edin.

DETAYLAR

LEDWide – T8 LED Tüp Aydınlatma Armatürü

Web sitemizdeki her bir armatür için parlaklık (IES) eğrileri sunarız.
Işık eğrisi, ışığın alana nasıl yayıldığını grafiksel olarak gösterir.
Işık kaynağı, sistemin merkezinde bulunur(yani grafiğin kutup alanında).
Armatür montajı dikey eksen etrafında (daire, kare) simetrik olduğunda, bir dikey düzlemde yalnızca bir yoğunluk dağılım eğrisi oluşturuyoruz.
Durumumuz kırmızı.Armatür montajı simetrik olmadığında, grafiğe mavi bir eğri ekleriz.
Mavi eğri, ışık kaynağının ilk pozisyona karşı 90 derecelik hareketle nasıl parladığını gösterir.
Kaynak ekseni içindeki armatürü ölçerken, C90-C270 düzlemini ölçüyoruz;Işık eksenini dikey olarak ölçerken de C0-C180 düzlemini ölçeriz.

LEDWide – T8 Lineer Aydınlatma Armatürü
  • Verilen parlaklık değerleri gonyofotometre ile ölçülür.
  • KARMA laboratuvarı (akredite kuruluşlarla karşılaştırmalı olarak)
  • armatürlerimizi kendimiz ölçeriz ve ışıklı çıktısını kayıt ederiz.
  • Dolayısıyla armatürün gösterildiği gibi aydınlattığından emin olabilirsiniz.
Ürün KoduGüç
(W)
Verim
(Lm/W)
Işık Akısı
(Lm)
Ölçü
L,W,H (mm)
Ağırlık
(Kg)
35-350011x10 W130 Lm/W1.300 Lm600x110x90 mm0,535 Kg
35-35001-H11x10 W130 Lm/W1.300 Lm600x110x90 mm0,819 Kg
35-350061x19 W130 Lm/W2.470 Lm1200x110x90 mm1,070 Kg
35-35006-H11x19 W130 Lm/W2.470 Lm1200x110x90 mm1,638 Kg
35-350071x16 W130 Lm/W2.080 Lm1200x110x90 mm1,070 Kg
35-35007-H11x16 W130 Lm/W2.080 Lm1200x110x90 mm1,638 Kg
35-350081x19 W130 Lm/W2.470 Lm1500x110x90 mm1,337 Kg
35-35008-H11x19 W130 Lm/W2.470 Lm1500x110x90 mm1,621 Kg
35-350092x(1x19 W)130 Lm/W4.940 Lm3000x110x90 mm2,675 Kg
35-35009-H12x(1x19 W)130 Lm/W4.940 Lm3000x110x90 mm3,242 Kg
35-350101x27 W130 Lm/W3.510 Lm1500x110x90 mm1,337 Kg
35-35010-H11x27 W130 Lm/W3.510 Lm1500x110x90 mm1,621 Kg
35-350152x(1x27 W)130 Lm/W7.020 Lm3000x110x90 mm2,675 Kg
35-35015-H12x(1x27 W)130 Lm/W7.020 Lm3000x110x90 mm3,242 Kg

Bu ürünleri incelemek isteyebilirsiniz;

Bu ürün/ler : Teknolojik gelişmelerin sağladığı avantajlara uygun yapısal özelliklerin gerisinde kalması sebebiyle "ÜRETİMDEN KALDIRILMIŞTIR" hali hazırda garanti kapsamında kalan ürünler için piyasadaki son ürünün süresi dolana kadar yedek parça sağlamaya devam edeceğiz.
Alterlatif ürünleri Ürünler bölümünden veya iletişim bölümünden profesyonel destek alarak seçebilirsiniz.
