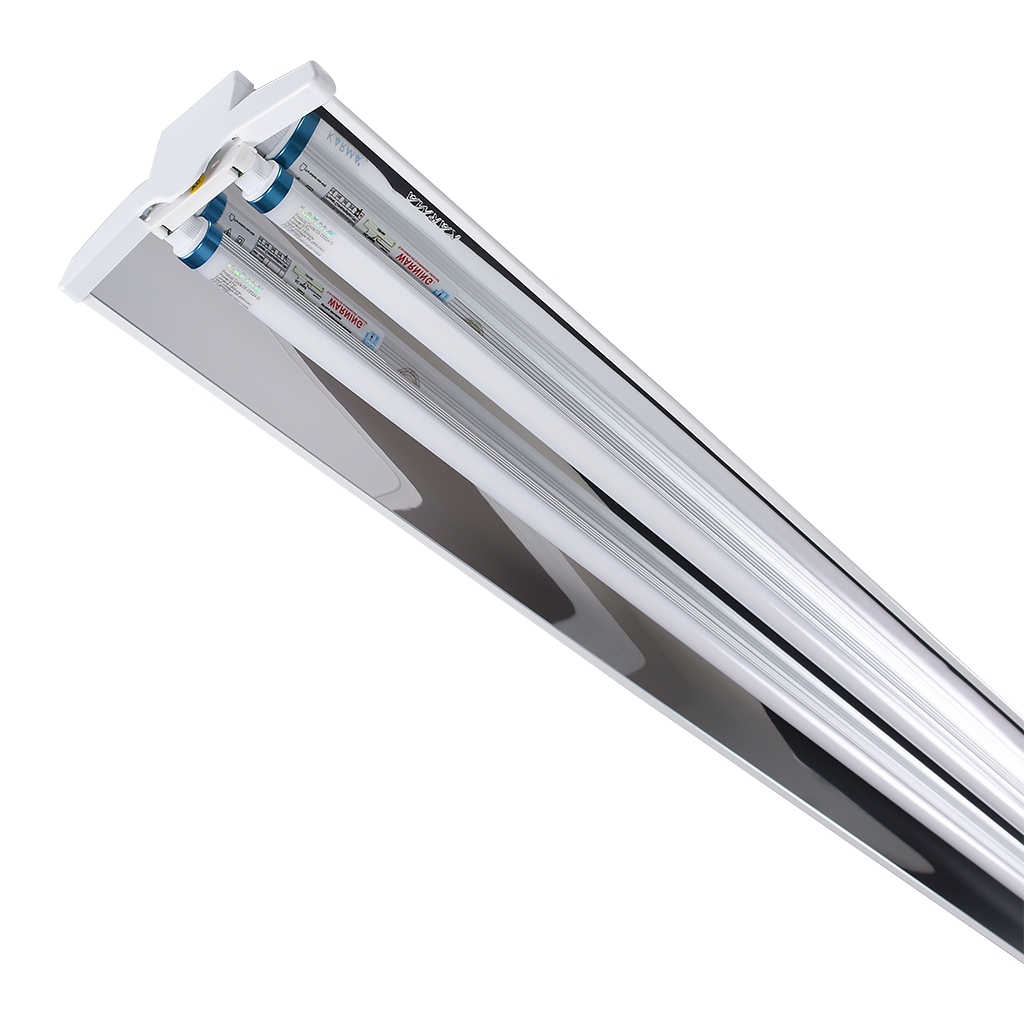

LED-LINE® 2x Serisi T5 yapısında endüstriyel standartlarına göre bant tipi ve lineer sistem, yüksek verimli aydınlatma armatürü ailesi, üç verim tipiyle ve uygulama alanındaki ışık beklentilerine yönelik kişiselleştirilebilir çözümler sunar.
Ürün ailesinin; “P” seri ile yüksek tavan, “G” Serisi ile orta ve yüksek tavan ve “S” Serisi ile orta seviye tavan yükseklerine yönelik ideal bir aydınlatma çözümüdür.
Tekstil – deri atölyeleri, market ve üretim bantları vb. gibi alanlarda sıva üstü montaj veya 3mt’ye kadar sarkıtma aksesuarlarıyla, reflektör sac veya yansıtıcı alüminyum reflektör seçeneğiyle üretilir.
Alüminyum ekstrüzyon gövde ile uzun yıllar oksit ve pas gibi etkilere karşı dayanıklıdır, armatür 3mt. olarak montaj kolaylığı için tek parça üretilebilir.
Sınırsız şekilde lineer olarak uygulanabilmesi için geçiş aparatlarıyla uygulaması oldukça pratiktir. (bkz: Ürün Aksesuarları)
| Özellikler | |
|---|---|
| Güç | 2x10 W ~ 2x(2x35 W) |
| Işık Akısı | 2.900 Lm ~ 23.100 Lm |
| Verim | 138 Lm/W ~ 161 Lm/W |
| Enerji Verimliliği | A ~ C |
| Renk Geri Verim İndeksi(CRI) | >80 Ra |
| Led Ürün Ömrü | 54.000 h |
| Sürücü | Dahili Sürücü |
| Standart Sapma Renk Eşleşmesi (SDCM) | MacAdam3 |
| Lamba Tipi | T5 LED Tüp |
| Güç Faktörü (PFλ) | >95 |
| Acil Aydınlatma Gücü | +%10-15 |
| IEC Koruma Sınıfı (Armatür) | CLASS (I) |
| Boyut | 575 mm ~ 2950 mm |
| IP - Koruma Sınıfı | IP20 |
| Montaj Tipi | Sıva Üstü, Sarkıt |
| Uygulama Yüksekliği | 2.80m ~ 3.50m |
| Çalışma Isısı (Oda sıcaklığında) | -20°C...+50°C |
| Depolamada Sıcaklık Aralığı | -30°C...+70°C |
| Gövde Malzemesi | Alüminyum Ekstrüzyon |
| Koruma Sınıfı IK (Şok Direnci) | IK 03 |
| Verilen değerler ölçümlenen model için geçerlidir |
| Malzemeler / Kaplamalar | |
|---|---|
| Gövde Malzemesi | Alüminyum Ekstrüzyon |
| Gövde Rengi Seçenekleri | Siyah (RAL 9005), Beyaz (RAL 9016), Gri (RAL 7035), RAL (Opsiyonel) |
| Ürün Boyası | Elektrostatik Toz Boya |
| Difüzör | Opal - Şeffaf Akrilik PMMA - Polikarbonat PC |
| Sürücü | Dahili Sürücü |
| Montaj Detayları | |
|---|---|
| Montaj Seçenekleri | Paslanmaz Yay Çelik Tavan Bağlantısı veya İstenilen Uzunlukta Sarkıtma |
| IP - Koruma Sınıfı | IP20 |
| Montaj Tipi | Sıva Üstü, Sarkıt |
| Montaj Yeri | Tavan |
| Şebeke Bağlantısı | 3x NYAF ve Monofaz Topraklı Bağlantı |
| Uygulama Yüksekliği | 2.80~3.50m |
| Koruma Sınıfı IK (Şok Direnci) | IK 03 |
| Reflektör (Opsiyonel) | Anodize Alüminyum 99.8 Yansıtma |
| Elektrik Ekipmanları | |
|---|---|
| Giriş Voltajı, Frekans | 180~260 AC/V 50~60 Hz |
| Lamba Tipi | T5 LED Tüp |
| Güç Faktörü (PFλ) | >95 |
| Acil Aydınlatma | Gövde İçi Dahili 1-3 Saat Bataryalı Acil Kit (Opsiyonel), Acil Aydınlatma LED Tüp İçi Dahili 1-3 Saat (Opsiyonel) |
| Acil Aydınlatma Gücü | %10-15 |
| IEC Koruma Sınıfı (Armatür) | CLASS (I) |
| Sensör | Harekete & Sese Duyarlı Sensör (Opsiyonel) / |
| Otomasyon | Şebeke Girişi Pano veya Harici Kontrol Modülleri ile Kontrol Edilebilir |
| Işık Gücü Ayarı (DIMM) | Yok |
Işık EğrileriBu verilerden neler okuyabileceğinizi açıklayan detayları kontrol edin.
DETAYLARWeb sitemizdeki her bir armatür için parlaklık (IES) eğrileri sunarız.
Işık eğrisi, ışığın alana nasıl yayıldığını grafiksel olarak gösterir.
Işık kaynağı, sistemin merkezinde bulunur(yani grafiğin kutup alanında).
Armatür montajı dikey eksen etrafında (daire, kare) simetrik olduğunda, bir dikey düzlemde yalnızca bir yoğunluk dağılım eğrisi oluşturuyoruz.
Durumumuz kırmızı.Armatür montajı simetrik olmadığında, grafiğe mavi bir eğri ekleriz.
Mavi eğri, ışık kaynağının ilk pozisyona karşı 90 derecelik hareketle nasıl parladığını gösterir.
Kaynak ekseni içindeki armatürü ölçerken, C90-C270 düzlemini ölçüyoruz;Işık eksenini dikey olarak ölçerken de C0-C180 düzlemini ölçeriz.
| Ürün Kodu | Güç (W) | Verim (Lm/W) | Işık Akısı (Lm) | Enerji Etiketi | Ölçü L,W,H (mm) | Ağırlık (Kg) |
|---|---|---|---|---|---|---|
| 35-35508-S | 2x10 W | 145 Lm/W | 2.900 Lm | 575x175x70 mm | 1,484 Kg | |
| 35-35508-S-H1 | 2x10 W | 145 Lm/W | 2.900 Lm | 575x175x70 mm | 1.768 Kg | |
| 35-35515-S | 2x15 W | 145 Lm/W | 4.350 Lm | 1175x175x70 mm | 3,032 Kg | |
| 35-35515-S-H1 | 2x15 W | 145 Lm/W | 4.350 Lm | 1175x175x70 mm | 3,316 Kg | |
| 35-35519-S | 2x19 W | 145 Lm/W | 5.510 Lm | 1475x175x70 mm | 3.806 Kg | |
| 35-35519-S-H1 | 2x19 W | 145 Lm/W | 5.510 Lm | 1475x175x70 mm | 4,090 Kg | |
| 35-35520-S | 2x(2x19 W) | 145 Lm/W | 11.020 Lm | 2950x175x70 mm | 7.613 Kg | |
| 35-35520-S-H1 | 2x(2x19 W) | 145 Lm/W | 11.020 Lm | 2950x175x70 mm | 7.897 Kg | |
| 35-35522-S | 2x22 W | 142 Lm/W | 6.248 Lm | 1475x175x70 mm | 3,806 Kg | |
| 35-35522-S-H1 | 2x22 W | 142 Lm/W | 6.248 Lm | 1475x175x70 mm | 4,090 Kg | |
| 35-35523-S | 2x(2x22 W) | 142 Lm/W | 12.496 Lm | 2950x175x70 mm | 7,613 Kg | |
| 35-35523-S-H1 | 2x(2x22 W) | 142 Lm/W | 12.496 Lm | 2950x175x70 mm | 7,897 Kg | |
| 35-35524-S | 2x27 W | 138 Lm/W | 7.452 Lm | 1475x175x70 mm | 3,806 Kg | |
| 35-35524-S-H1 | 2x27 W | 138 Lm/W | 7.452 Lm | 1475x175x70 mm | 4,090 Kg | |
| 35-35525-S | 2x(2x27 W) | 138 Lm/W | 14.904 Lm | 2950x175x70 mm | 7,613 Kg | |
| 35-35525-S-H1 | 2x(2x27 W) | 138 Lm/W | 14.904 Lm | 2950x175x70 mm | 7,897 Kg | |
| 35-35508-G | 2x10 W | 161 Lm/W | 3.220 Lm | 575x175x70 mm | 1,484 Kg | |
| 35-35508-G-H1 | 2x10 W | 161 Lm/W | 3.220 Lm | 575x175x70 mm | 1,768 Kg | |
| 35-35515-G | 2x15 W | 161 Lm/W | 4.830 Lm | 1175x175x70 mm | 3,032 Kg | |
| 35-35515-G-H1 | 2x15 W | 161 Lm/W | 4.830 Lm | 1175x175x70 mm | 3,316 Kg | |
| 35-35519-G | 2x19 W | 161 Lm/W | 6.118 Lm | 1475x175x70 mm | 3,806 Kg | |
| 35-35519-G-H1 | 2x19 W | 161 Lm/W | 6.118 Lm | 1475x175x70 mm | 4,090 Kg | |
| 35-35520-G | 2x(2x19 W) | 161 Lm/W | 12.236 Lm | 2950x175x70 mm | 7,613 Kg | |
| 35-35520-G-H1 | 2x(2x19 W) | 161 Lm/W | 12.236 Lm | 2950x175x70 mm | 7,897 Kg | |
| 35-35522-G | 2x22 W | 159 Lm/W | 6.996 Lm | 1475x175x70 mm | 3,806 Kg | |
| 35-35522-G-H1 | 2x22 W | 159 Lm/W | 6.996 Lm | 1475x175x70 mm | 4,090 Kg | |
| 35-35523-G | 2x(2x22 W) | 159 Lm/W | 13.992 Lm | 2950x175x70 mm | 7,613 Kg | |
| 35-35523-G-H1 | 2x(2x22 W) | 159 Lm/W | 13.992 Lm | 2950x175x70 mm | 7,897 Kg | |
| 35-35524-G | 2x27 W | 158 Lm/W | 8,532 Lm | 1475x175x70 mm | 3,806 Kg | |
| 35-35524-G-H1 | 2x27 W | 158 Lm/W | 8,532 Lm | 1475x175x70 mm | 4,090 Kg | |
| 35-35525-G | 2x(2x27 W) | 158 Lm/W | 17.064 Lm | 2950x175x70 mm | 7,613 Kg | |
| 35-35525-G-H1 | 2x(2x27 W) | 158 Lm/W | 17.064 Lm | 2950x175x70 mm | 7,897 Kg | |
| 35-35535-G | 2x35 W | 145 Lm/W | 10.150 Lm | 1475x175x70 mm | 3,806 Kg | |
| 35-35535-G-H1 | 2x35 W | 145 Lm/W | 10.150 Lm | 1475x175x70 mm | 4,090 Kg | |
| 35-35536-G | 2x(2x35 W) | 145 Lm/W | 20.300 Lm | 2950x175x70 mm | 7,613 Kg | |
| 35-35536-G | 2x(2x35 W) | 145 Lm/W | 20.300 Lm | 2950x175x70 mm | 7,897 Kg | |
| 35-35508-P | 2x10 W | 184 Lm/W | 3.680 Lm | 575x175x70 mm | 1,484 Kg | |
| 35-35508-P-H1 | 2x10 W | 184 Lm/W | 3.680 Lm | 575x175x70 mm | 1,768 Kg | |
| 35-35515-P | 2x15 W | 184 Lm/W | 5.520 Lm | 1175x175x70 mm | 3.032 Kg | |
| 35-35515-P-H1 | 2x15 W | 184 Lm/W | 5.520 Lm | 1175x175x70 mm | 3.316 Kg | |
| 35-35519-P | 2x19 W | 181 Lm/W | 6.878 Lm | 1475x175x70 mm | 3.806 Kg | |
| 35-35519-P-H1 | 2x19 W | 181 Lm/W | 6.878 Lm | 1475x175x70 mm | 4.090 Kg | |
| 35-35520-P | 2x(2x19 W) | 181 Lm/W | 13.756 Lm | 2950x175x70 mm | 7.613 Kg | |
| 35-35520-P-H1 | 2x(2x19 W) | 181 Lm/W | 13.756 Lm | 2950x175x70 mm | 7.897 Kg | |
| 35-35522-P | 2x22 W | 181 Lm/W | 7.964 Lm | 1475x175x70 mm | 3.806 Kg | |
| 35-35522-P-H1 | 2x22 W | 181 Lm/W | 7.964 Lm | 1475x175x70 mm | 4,090 Kg | |
| 35-35523-P | 2x(2x22 W) | 181 Lm/W | 15.928 Lm | 2950x175x70 mm | 7.613 Kg | |
| 35-35523-P-H1 | 2x(2x22 W) | 181 Lm/W | 15.928 Lm | 2950x175x70 mm | 7.897 Kg | |
| 35-35524-P | 2x27 W | 179 Lm/W | 9.666 Lm | 1475x175x70 mm | 3.806 Kg | |
| 35-35524-P-H1 | 2x27 W | 179 Lm/W | 9.666 Lm | 1475x175x70 mm | 4.090 Kg | |
| 35-35525-P | 2x(2x27 W) | 179 Lm/W | 19.332 Lm | 2950x175x70 mm | 7.613 Kg | |
| 35-35525-P-H1 | 2x(2x27 W) | 179 Lm/W | 19.332 Lm | 2950x175x70 mm | 7.897 Kg | |
| 35-35535-P | 2x35 W | 165 Lm/W | 11.550 Lm | 1475x175x70 mm | 3.806 Kg | |
| 35-35535-P-H1 | 2x35 W | 165 Lm/W | 11.550 Lm | 1475x175x70 mm | 4.090 Kg | |
| 35-35536-P | 2x(2x35 W) | 165 Lm/W | 23.100 Lm | 2950x175x70 mm | 7.613 Kg | |
| 35-35536-P-H1 | 2x(2x35 W) | 165 Lm/W | 23.100 Lm | 2950x175x70 mm | 7.897 Kg |
