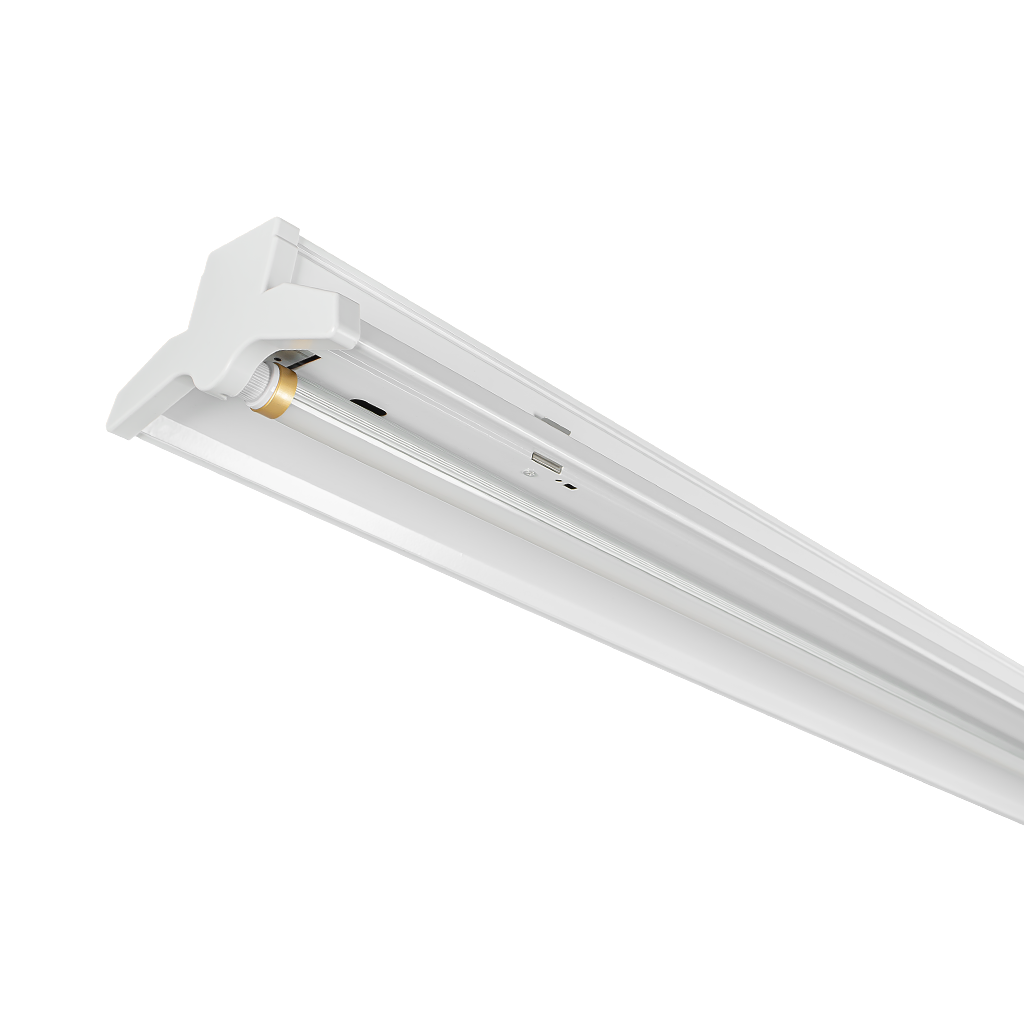

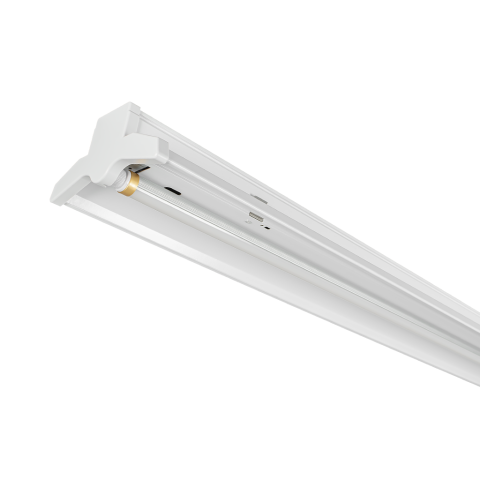

LED-Line – 1x T5 Lineer LED Armatür

LED-LINE® 1X serisi T5 yapısında endüstriyel standartlarına göre bant tipi ve lineer sistem, yüksek verimli aydınlatma armatürü ailesi, üç verim tipiyle ve uygulama alanındaki ışık beklentilerine yönelik kişiselleştirilebilir çözümler sunar.

Ürün ailesinin; “P” seri ile yüksek tavan, “G” Serisi ile orta ve yüksek tavan ve “S” Serisi ile orta seviye tavan yükseklerine yönelik ideal bir aydınlatma çözümdür.

Tekstil – deri atölyeleri, market ve üretim bantları vb. gibi alanlarda sıva üstü montaj veya 3mt’ye kadar sarkıtma aksesuarlarıyla, reflektör sac veya yansıtıcı alüminyum reflektör seçeneğiyle üretilir.

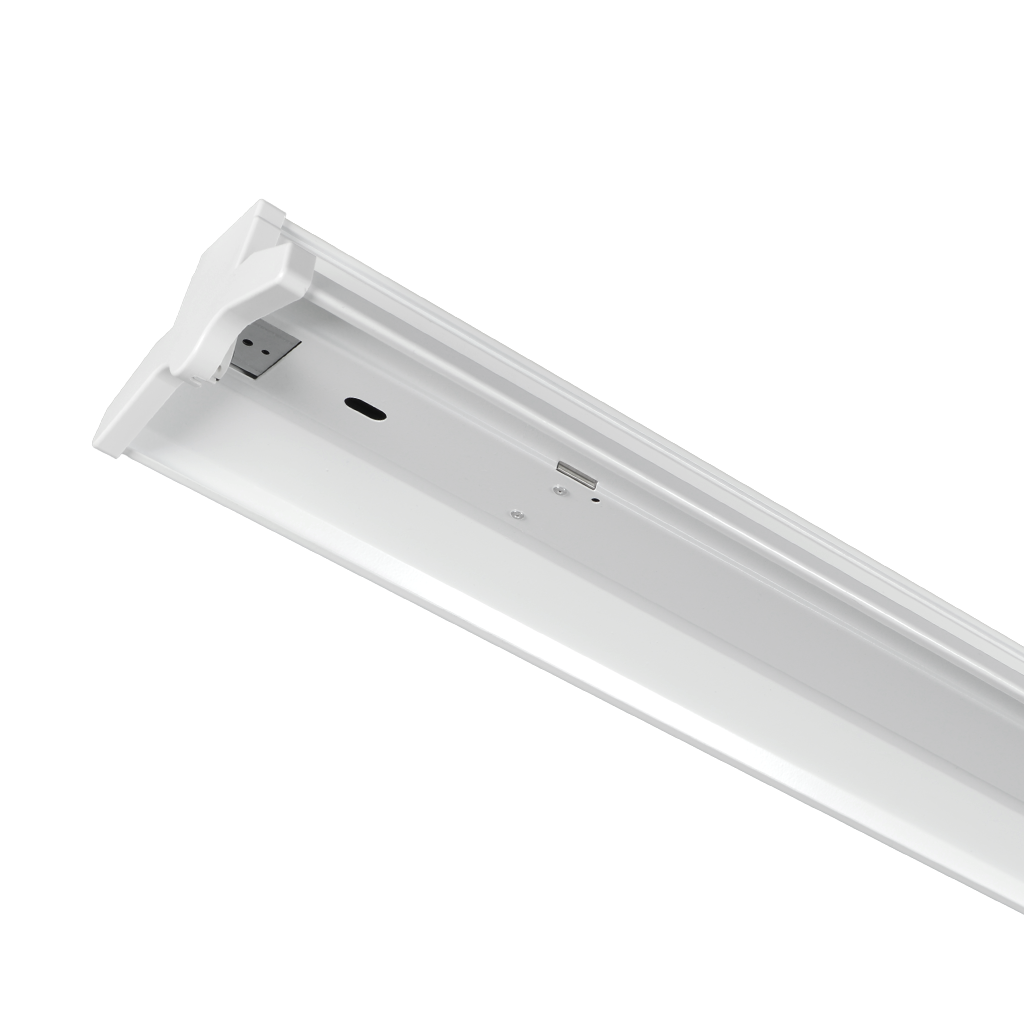

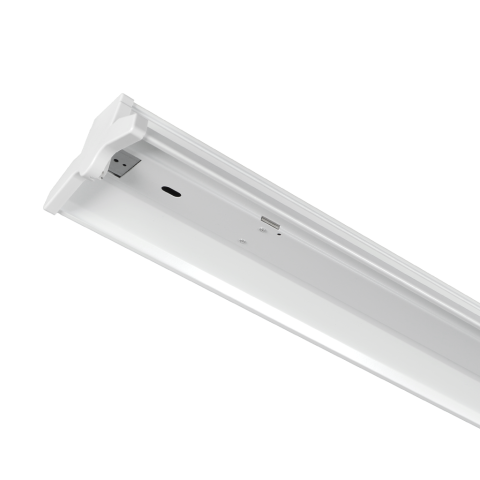

Alüminyum ekstrüzyon gövde ile uzun yıllar oksit ve pas gibi etkilere karşı dayanıklıdır, armatür 3mt. olarak montaj kolaylığı için tek parça üretilebilir.

Sınırsız şekilde lineer olarak uygulanabilmesi için geçiş aparatlarıyla uygulaması oldukça pratiktir. (bkz: Ürün Aksesuarları)

Ürün Kodu :
Fiyatı :
35-35408-S

Işık Rengi/KELVIN:
3000 3000 KELVIN
4000 4000 KELVIN
6000 6000 KELVIN

Gövde Renkleri :
Siyah (RAL:9005)
RAL (Opsiyonel)
Beyaz (RAL:9016)
Gri (RAL:9006)

Işık Açıları :
120° Derece

Kullanım Alanları

Dosyalar

Malzemeler / Kaplamalar

Malzemeler / Kaplamalar
Gövde	Alüminyum Ekstrüzyon profil.

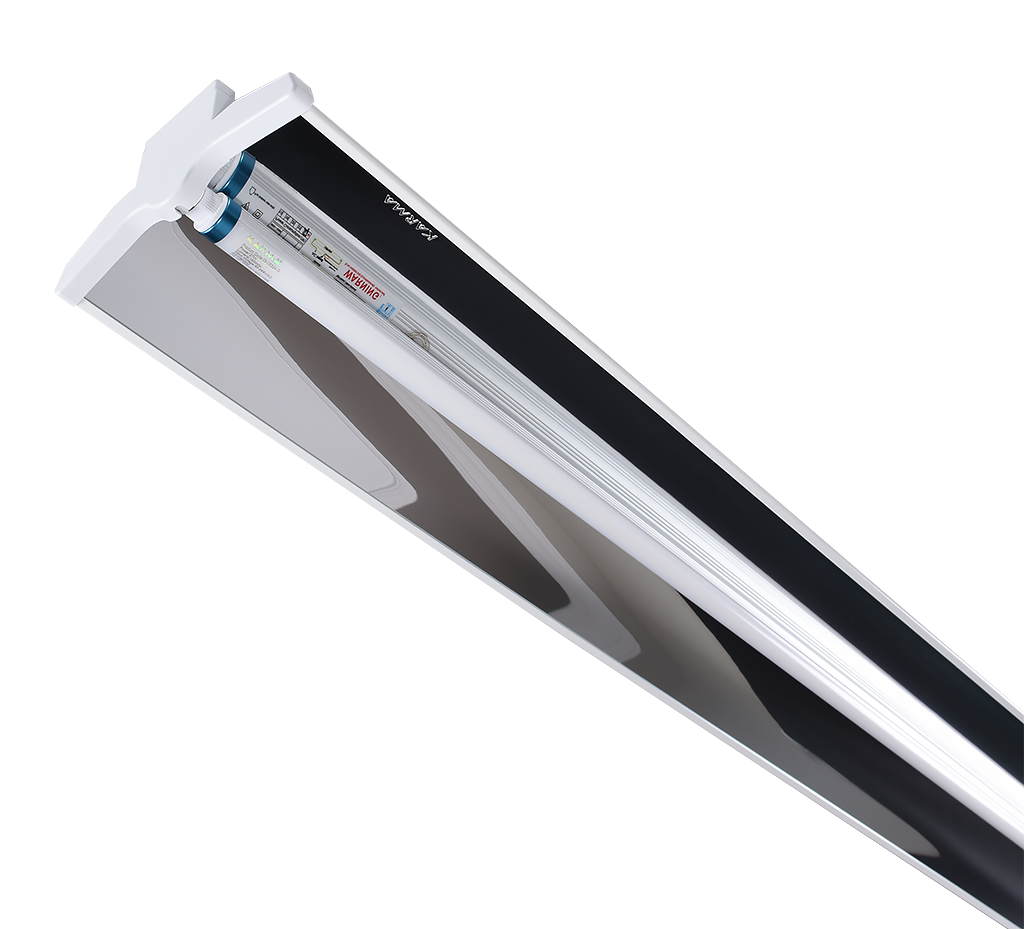

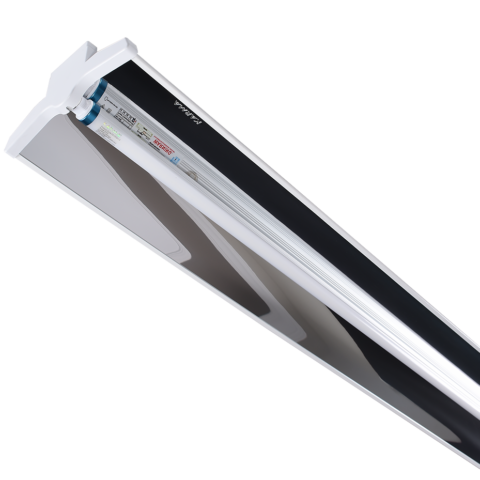

Yansıtıcı reflektör	Anodize Alüminyum, Ultra saflıkta %99,8 parlaklık. (opsiyonel).
Reflektör sacı	0.7mm DKP elektro statikboya kaplama.

Montaj Detayları

Montaj Detayları
Montaj Yüzeyi	Sıva üstü / Satkıt
Montaj aksesuarları	Paslanmaz yay çeliği tavan bağlantı aparatı veya Ayarlanabilir çelik tel askı tertibatı (TİJ) (opsiyonel).
Şebeke Bağlantısı	3x (opsiyonel 4x veya 4+2) NYAF ve monofaze topraklı bağlantı klemensi.

Elektrik Ekipmanları

Elektrik Ekipmanları
Işık Kaynağı	KARMA T5 LED Tüp
Otomasyon	Şebeke girişi pano veya harici kontrol modülleri ile kontrol edilebilir.
Acil Aydınlatma	Gövde içi dahili 1-3 saat bataryalı ACİL KİT (opsiyonel)
Sensor	Harekette duyarlı,sese duyarlı tetikleyici sensörler (opsiyonel)
DALI - DIMM	uygulanamaz.

Ürün Etiketleri

Market ışıklandırma sistemleri, Fabrika Aydınlatma, market aydınlatma armatürleri, armatür, LEDLine, LED-Line, led, ip20, bant tipi, led armatür, lineer sistem, market aydınlatma, aydınlatma, t5, 6000, ensdüstriyel aydınlatma, 3000 kelvin, 4000 kelvin, profil, reflektör, sıva üstü, tms, sarkıt, led tüplü, gıda aydınlatma, lineer, market aydınlatma sistemleri

LED-Line – 1x T5 Lineer LED Armatür Aksesuarları

Ölçüleri - Teknik Çizimler

Işık Eğrileri

Daha fazla bilgi

Bu verilerden neler okuyabileceğinizi açıklayan detayları kontrol edin.

DETAYLAR

LED-Line – 1x T5 Lineer LED Armatür

Web sitemizdeki her bir armatür için parlaklık (IES) eğrileri sunarız.
Işık eğrisi, ışığın alana nasıl yayıldığını grafiksel olarak gösterir.
Işık kaynağı, sistemin merkezinde bulunur(yani grafiğin kutup alanında).
Armatür montajı dikey eksen etrafında (daire, kare) simetrik olduğunda, bir dikey düzlemde yalnızca bir yoğunluk dağılım eğrisi oluşturuyoruz.
Durumumuz kırmızı.Armatür montajı simetrik olmadığında, grafiğe mavi bir eğri ekleriz.
Mavi eğri, ışık kaynağının ilk pozisyona karşı 90 derecelik hareketle nasıl parladığını gösterir.
Kaynak ekseni içindeki armatürü ölçerken, C90-C270 düzlemini ölçüyoruz;Işık eksenini dikey olarak ölçerken de C0-C180 düzlemini ölçeriz.

Verilen parlaklık değerleri gonyofotometre ile ölçülür.
KARMA laboratuvarı (akredite kuruluşlarla karşılaştırmalı olarak)
armatürlerimizi kendimiz ölçeriz ve ışıklı çıktısını kayıt ederiz.
Dolayısıyla armatürün gösterildiği gibi aydınlattığından emin olabilirsiniz.

LED-Line – 1x T5 Lineer LED Armatür IŞIKLIK ÖRNEĞİ

Ürün Kodu	Güç (W)	Boyut LxWxH (mm)	Işık Şiddeti (Lm)	Verim (Lm/W)	CRI (Ra)	Duy	Ağırlık (Kg)
35-35408-S	1x10 W	575x175x70 mm	1300 Lm	130 Lm/W	82 Ra	G5	0,8 Kg
35-35408-S-H1	1x10 W	575x175x70 mm	1300 Lm	130 Lm/W	82 Ra	G5	1,3 Kg
35-35415-S	1x15 W	1175x175x70 mm	1950 Lm	130 Lm/W	82 Ra	G5	1,6 Kg
35-35415-S-H1	1x15 W	1175x175x70 mm	1950 Lm	130 Lm/W	82 Ra	G5	2,1 Kg
35-35419-S	1x19 W	1475x175x70 mm	2470 Lm	130 Lm/W	82 Ra	G5	2,1 Kg
35-35419-S-H1	1x19 W	1475x175x70 mm	2470 Lm	130 Lm/W	82 Ra	G5	2,6 Kg
35-35420-S	2x(1x19) W	2950x175x70 mm	4940 Lm	130 Lm/W	82 Ra	G5	4,2 Kg
35-35420-S-H1	2x(1x19) W	2950x175x70 mm	4940 Lm	130 Lm/W	82 Ra	G5	4,7 Kg
35-35422-S	1x22 W	1475x175x70 mm	2860 Lm	130 Lm/W	82 Ra	G5	2,1 Kg
35-35422-S-H1	1x22 W	1475x175x70 mm	2860 Lm	130 Lm/W	82 Ra	G5	2,6 Kg
35-35423-S	2x(1x27) W	3000x175x70 mm	7020 Lm	130 Lm/W	82 Ra	G5	4,2 Kg
35-35423-S-H1	2x(1x27) W	3000x175x70 mm	7020 Lm	130 Lm/W	82 Ra	G5	4,7 Kg
35-35424-S	1x27 W	1475x175x70 mm	3510 Lm	130 Lm/W	82 Ra	G5	2,1 Kg
35-35424-S-H1	1x27 W	1475x175x70 mm	3510 Lm	130 Lm/W	82 Ra	G5	2,6 Kg
35-35425-S	2x(1x27) W	2950x175x70 mm	7000 Lm	130 Lm/W	82 Ra	G5	4,2 Kg
35-35425-S-H1	2x(1x27) W	2950x175x70 mm	7000 Lm	130 Lm/W	82 Ra	G5	4,7 Kg
35-35435-S	1x35 W	1475x175x70 mm	4550 Lm	130 Lm/W	82 Ra	G5	4,2 Kg
35-35435-S-H1	1x35 W	1475x175x70 mm	4550 Lm	130 Lm/W	82 Ra	G5	4,7 Kg
35-35436-S	2x(1x35) W	3000x175x70 mm	9100 Lm	130 Lm/W	82 Ra	G5	4,2 Kg
35-35436-S-H1	2x(1x35) W	3000x175x70 mm	9100 Lm	130 Lm/W	82 Ra	G5	4,7 Kg
35-35408-G	1x10 W	575x175x70 mm	1600 Lm	160 Lm/W	82 Ra	G5	0,8 Kg
35-35408-G-H1	1x10 W	575x175x70 mm	1600 Lm	160 Lm/W	82 Ra	G5	1,3 Kg
35-35415-G	1x15 W	1175x175x70 mm	2400 Lm	160 Lm/W	82 Ra	G5	1,6 Kg
35-35415-G-H1	1x15 W	1175x175x70 mm	2400 Lm	160 Lm/W	82 Ra	G5	2,1 Kg
35-35419-G	1x19 W	1475x175x70 mm	3040 Lm	160 Lm/W	82 Ra	G5	2,1 Kg
35-35419-G-H1	1x19 W	1475x175x70 mm	3040 Lm	160 Lm/W	82 Ra	G5	2,6 Kg
35-35420-G	2x(1x19) W	2950x175x70 mm	6080 Lm	160 Lm/W	82 Ra	G5	4,2 Kg
35-35420-G-H1	2x(1x19) W	2950x175x70 mm	6080 Lm	160 Lm/W	82 Ra	G5	4,7 Kg
35-35422-G	1x22 W	1475x175x70 mm	3520 Lm	160 Lm/W	82 Ra	G5	2,1 Kg
35-35422-G-H1	1x22 W	1475x175x70 mm	3520 Lm	160 Lm/W	82 Ra	G5	2,6 Kg
35-35423-G	2x(1x27) W	3000x175x70 mm	8640 Lm	160 Lm/W	82 Ra	G5	4,2 Kg
35-35423-G-H1	2x(1x27) W	3000x175x70 mm	8640 Lm	160 Lm/W	82 Ra	G5	4,7 Kg
35-35424-G	1x27 W	1475x175x70 mm	4320 Lm	160 Lm/W	82 Ra	G5	2,1 Kg
35-35424-G-H1	1x27 W	1475x175x70 mm	4320 Lm	160 Lm/W	82 Ra	G5	2,6 Kg
35-35425-G	2x(1x27) W	2950x175x70 mm	8640 Lm	160 Lm/W	82 Ra	G5	4,2 Kg
35-35425-G-H1	2x(1x27) W	2950x175x70 mm	8640 Lm	160 Lm/W	82 Ra	G5	4,7 Kg
35-35435-G	1x35 W	1475x175x70 mm	5600 Lm	160 Lm/W	82 Ra	G5	2,1 Kg
35-35435-G-H1	1x35 W	1475x175x70 mm	5600 Lm	160 Lm/W	82 Ra	G5	2,6 Kg
35-35436-G	2x(1x35) W	3000x175x70 mm	11200 Lm	160 Lm/W	82 Ra	G5	4,2 Kg
35-35436-G	2x(1x35) W	3000x175x70 mm	11200 Lm	160 Lm/W	82 Ra	G5	4,7 Kg
35-35408-P	1x10 W	575x175x70 mm	2000 Lm	200 Lm/W	82 Ra	G5	0,8 Kg
35-35408-P-H1	1x10 W	575x175x70 mm	2000 Lm	200 Lm/W	82 Ra	G5	1,3 Kg
35-35415-P	1x15 W	1175x175x70 mm	3000 Lm	200 Lm/W	82 Ra	G5	1,6 Kg
35-35415-P-H1	1x15 W	1175x175x70 mm	3000 Lm	200 Lm/W	82 Ra	G5	2,1 Kg
35-35419-P	1x19 W	1475x175x70 mm	3800 Lm	200 Lm/W	82 Ra	G5	2,1 Kg
35-35419-P-H1	1x19 W	1475x175x70 mm	3800 Lm	200 Lm/W	82 Ra	G5	2,6 Kg
35-35420-P	2x(1x19) W	2950x175x70 mm	7600 Lm	200 Lm/W	82 Ra	G5	4,2 Kg
35-35420-P-H1	2x(1x19) W	2950x175x70 mm	7600 Lm	200 Lm/W	82 Ra	G5	4,7 Kg
35-35422-P	1x22 W	1475x175x70 mm	4400 Lm	200 Lm/W	82 Ra	G5	2,1 Kg
35-35422-P-H1	1x22 W	1475x175x70 mm	4400 Lm	200 Lm/W	82 Ra	G5	2,6 Kg
35-35423-P	2x(1x27) W	3000x175x70 mm	10800 Lm	200 Lm/W	82 Ra	G5	4,2 Kg
35-35423-P-H1	2x(1x27) W	3000x175x70 mm	10800 Lm	200 Lm/W	82 Ra	G5	4,7 Kg
35-35424-P	1x27 W	1475x175x70 mm	5400 Lm	200 Lm/W	82 Ra	G5	2,1 Kg
35-35424-P-H1	1x27 W	1475x175x70 mm	5400 Lm	200 Lm/W	82 Ra	G5	2,6 Kg
35-35425-P	2x(1x27) W	2950x175x70 mm	10800 Lm	200 Lm/W	82 Ra	G5	4,2 Kg
35-35425-P-H1	2x(1x27) W	2950x175x70 mm	10800 Lm	200 Lm/W	82 Ra	G5	4,7 Kg
35-35435-P	1x35 W	1475x175x70 mm	7000 Lm	200 Lm/W	82 Ra	G5	2,1 Kg
35-35435-P-H1	1x35 W	1475x175x70 mm	7000 Lm	200 Lm/W	82 Ra	G5	2,6 Kg
35-35436-P	2x(1x35) W	3000x175x70 mm	14000 Lm	200 Lm/W	82 Ra	G5	4,2 Kg
35-35436-P-H1	2x(1x35) W	3000x175x70 mm	14000 Lm	200 Lm/W	82 Ra	G5	4,7 Kg
