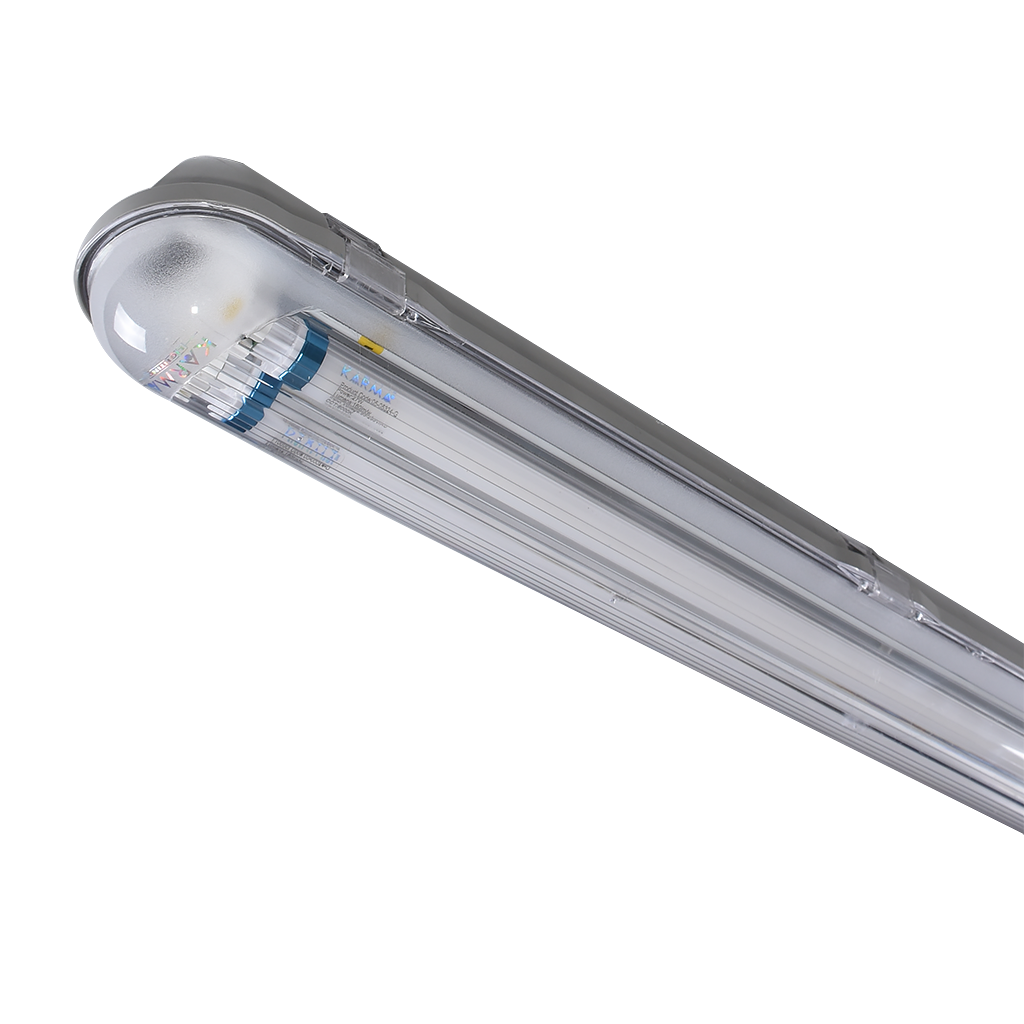

LED ETANJ 2x – T5 LED Armatür

T5 tipi LED tüplü etanj armatürün 2x yüksek tavan versiyonu endüstriyel dış mekan aydınlatma çözümüdür. Düşük basınçta, nem, su ve orta seviye ısıya karşı dayanıklı ve sıcaklık değişimlerine uyumludur. Uzun zaman bakım gerektirmeden çalışabilir, asimetrik polikarbon difüzör kapak ile polikarbon (PC) üretilen gövde deformasyona ve darbelere karşı dayanıklıdır.

Sızdırmazlık özelliği artırılmış EMDP conta ve entegre kablo rakoru geçişli bağlantılara uygun olarak gövdenin her iki yönüne uygulanabilir.  Kolayca değiştirilebilir T5 floresan tüp ölçülerindeki ürün; yeni nesil LED teknolojisine uyarlanarak, sabit LED modüllü aydınlatmalara göre yeniliklere kolayca geçiş imkanı sunarken U tipi etanj yapısının geleneksel şekli korunmuştur.

Genel maksatlı depolar, soğuk hava depoları, temiz odalar, endüstriyel mutfaklar açık ve kapalı alanlar için kullanıma uygundur.

  • Ürün Kodu :
  • Fiyatı :
  • 65-65365-G2

Kullanım Alanları

Dosyalar

Özellikler

EU EcoDesign Compliant (EEC) - 2019/2020 EU
Özellikler
Güç 2x10 W ~ 2x35 W
Işık Akısı 2.900 lm ~ 11.550 lm
Verim 138 lm/W ~ 184 lm/W
Enerji Verimliliği A ~ C
Renk Geri Verim Endeksi(CRI) >80 Ra
Led Ürün Ömrü 54.000 h
Sürücü Dahili Sürücü
Standart Sapma Renk Eşleşmesi (SDCM) MacAdam3
Lamba Tipi T5 LED Tüp
Güç Faktörü (PFλ) >95
Acil Aydınlatma Gücü %10-15
IEC Koruma Sınıfı (Armatür) CLASS (I)
Boyut 670 mm ~ 1570 mm
IP - Koruma Sınıfı IP65
Montaj Tipi Sıva Üstü, Sarkıt
Uygulama Yüksekliği 3m ~ 5m
Çalışma Isısı (Oda sıcaklığında) -20°C...+50°C
Depolamada Sıcaklık Aralığı -30°C...+70°C
Gövde Malzemesi Polikarbon (PC)
Koruma Sınıfı IK (Şok Direnci) IK 08
Verilen değerler ölçümlenen model için geçerlidir.

Malzemeler / Kaplamalar

Malzemeler / Kaplamalar
Gövde MalzemesiPolikarbon (PC)
Gövde Rengi Seçenekleri Gri (7035)
Ürün Boyası Alüminyum Enjeksiyon
Difüzör Şeffaf Polikarbonat (PC), UV Dayanıklı, Darbeye Dayanıklı
Sürücü Dahili Sürücü

Montaj Detayları

Montaj Detayları
Montaj Seçenekleri Paslanmaz Yay Çelik Tavan Bağlantısı, İsteğe Bağlı Çeşitli Uzunluklarda Sarkıtma
IP - Koruma Sınıfı IP65
Montaj Tip Sıva Üstü, Sarkıt
Montaj Yeri Tavan
Şebeke Bağlantısın 3x NYAF ve Monofaz Topraklı Bağlantı
Uygulama Yüksekliği 3m~5m
Koruma Sınıfı IK (Şok Direnci) IK 08

Elektrik Ekipmanları

Elektrik Ekipmanları
Giriş Voltajı, Frekan180~220 AC/V, 50~60 Hz
Lamba Tipi T5 LED Tüp
Güç Faktörü (PFλ) >95
Acil Aydınlatma Gövde İçi Dahili 1-3 Saat Bataryalı Acil Kit (Opsiyonel), Ampul İçi Dahili 1-3 Saat Bataryalı Acil Kit (Opsiyonel), Acil Aydınlatma Led Tüp İçinde Dahili 1-3 Saat (max. 3w.) (Opsiyonel)
Acil Aydınlatma Gücü %10-15
IEC Koruma Sınıfı (Armatür)) CLASS (I)
Sensör Harekete & Sese Duyarlı Sensör (Opsiyonel)
Işık Gücü Ayarı (DIMM) Yok

Ürün Etiketleri

armatür, 3000-6000 kelvin, IP65, led, led armatür, aydınlatma, t5, dış mekan aydınlatma, Etanj armatür, endüstriyel aydınlatma, etanj aydınlatma, sıva üstü, led tüplü, t5 etanj, t5 led etanj, u tipi etanj

LED ETANJ 2x – T5 LED Armatür Aksesuarları

Tavan Bağlantı Klipsi
Askı Teli

Ölçüleri - Teknik Çizimler LED ETANJ 2x – T5 LED Armatür Işık Eğrileri
Daha fazla bilgi

Bu verilerden neler okuyabileceğinizi açıklayan detayları kontrol edin.

DETAYLAR

LED ETANJ 2X – T5 LED Armatür

Web sitemizdeki her bir armatür için parlaklık (IES) eğrileri sunarız.
Işık eğrisi, ışığın alana nasıl yayıldığını grafiksel olarak gösterir.
Işık kaynağı, sistemin merkezinde bulunur(yani grafiğin kutup alanında).
Armatür montajı dikey eksen etrafında (daire-yuvarlak, kare gibi) simetrik olduğunda, bir dikey düzlemde yalnızca bir yoğunluk dağılım eğrisi oluşturuyoruz.
Yani kırmızı renk görünür, Armatür montajı simetrik olmadığında, grafiğe mavi bir eğri ekleriz.
Mavi eğri, ışık kaynağının ilk pozisyona karşı 90 derecelik hareketle nasıl parladığını gösterir.
Kaynak ekseni içindeki armatürü ölçerken, C90-C270 düzlemini ölçüyoruz;Işık eksenini dikey olarak ölçerken de C0-C180 düzlemini ölçeriz.

LED ETANJ 2x – T5 LED Armatür
  • Verilen parlaklık değerleri Gonyofotometre ile ölçülür.
  • KARMA laboratuvarında (akredite kuruluşlarla karşılaştırmalı olarak)
  • armatürlerimizi kendimiz ölçeriz ve ışıklık çıktısını (.IES & .LDT dosyası) kayıt ederiz.
  • Dolayısıyla armatürün gösterildiği gibi aydınlattığından emin olabilirsiniz.
Ürün KoduGüç
(W)		Verim
(lm/W)		Işık Akısı
(lm)		Enerji EtiketiÖlçü
L,W,H (mm)		Ağırlık
(kg)
65-65351-S22x10 W145lm/W2.900 lm
670x90x90 mm0,815 Kg
65-65355-S22x15 W145lm/W4.350 lm
1270x90x90 mm1,177 Kg
65-65357-S22x19 W145lm/W5.510 lm
1270x90x90 mm1,177 Kg
65-65360-S22x22 W142lm/W6.248 lm
1570x90x90 mm1,629 Kg
65-65365-S22x27 W138 lm/W7.452 lm
1570x90x90 mm1,629 Kg
65-65351-G22x10 W161 lm/W3.220 lm
670x90x90 mm0,815 Kg
65-65355-G22x15 W161 lm/W4.830 lm
1270x90x90 mm1,177 Kg
65-65357-G22x19 W161 lm/W6.118 lm
1270x90x90 mm1,177 Kg
65-65360-G22x22 W159 lm/W6.996 lm
1570x90x90 mm1,629 Kg
65-65365-G22x27 W158 lm/W8.532 lm
1570x90x90 mm1,629 Kg
65-65369-G22x35 W145 lm/W10.150 lm
1570x90x90 mm1,629 Kg
65-65351-P22x10 W184 lm/W3.680 lm
670x90x90 mm0,815 Kg
65-65355-P22x15 W184 lm/W5.520 lm
1270x90x90 mm1,177 Kg
65-65357-P22x19 W184 lm/W6.878 lm
1270x90x90 mm1,177 Kg
65-65360-P22x22 W181 lm/W7.964 lm
1570x90x90 mm1,629 Kg
65-65365-P22x27 W179 lm/W9.666 lm
1570x90x90 mm1,629 Kg
65-65369-P22x35 W165 lm/W11.550 lm
1570x90x90 mm1,629 Kg
