T8 LED Tüp

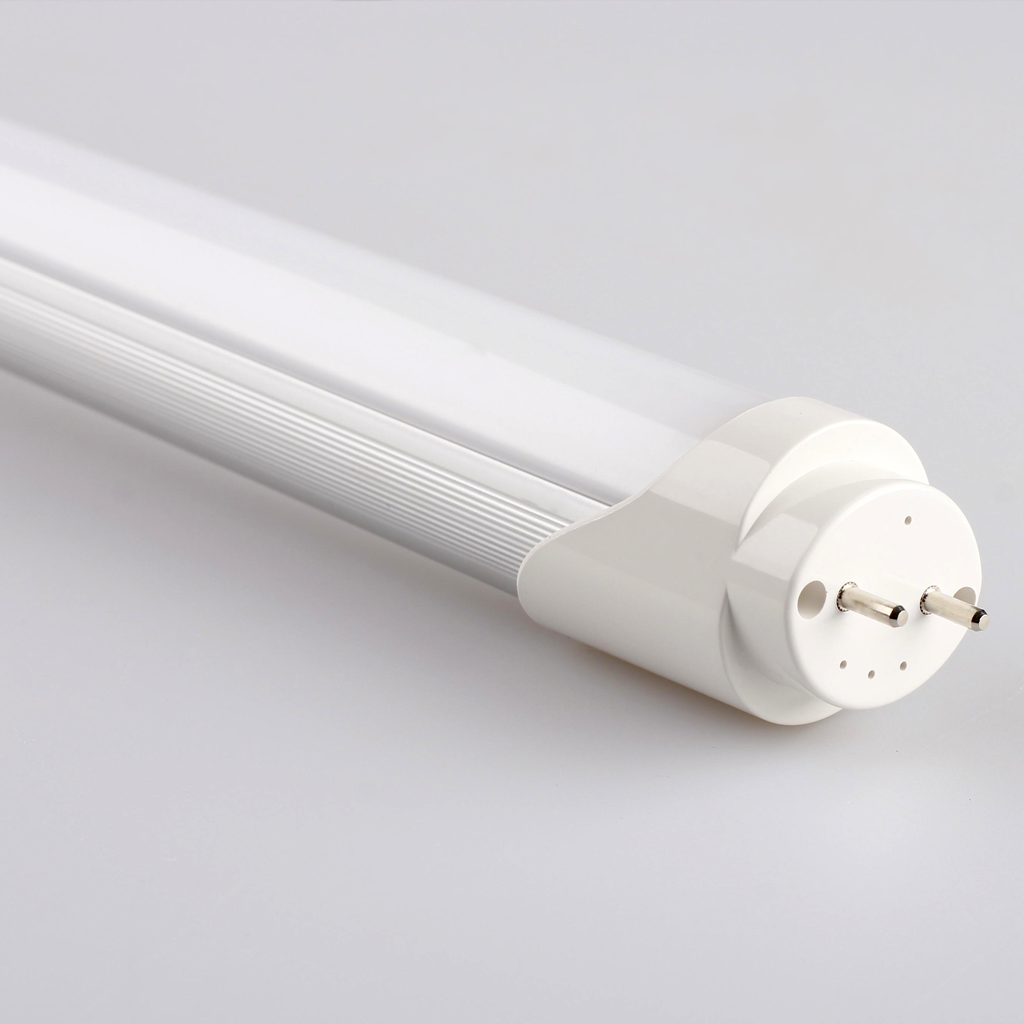

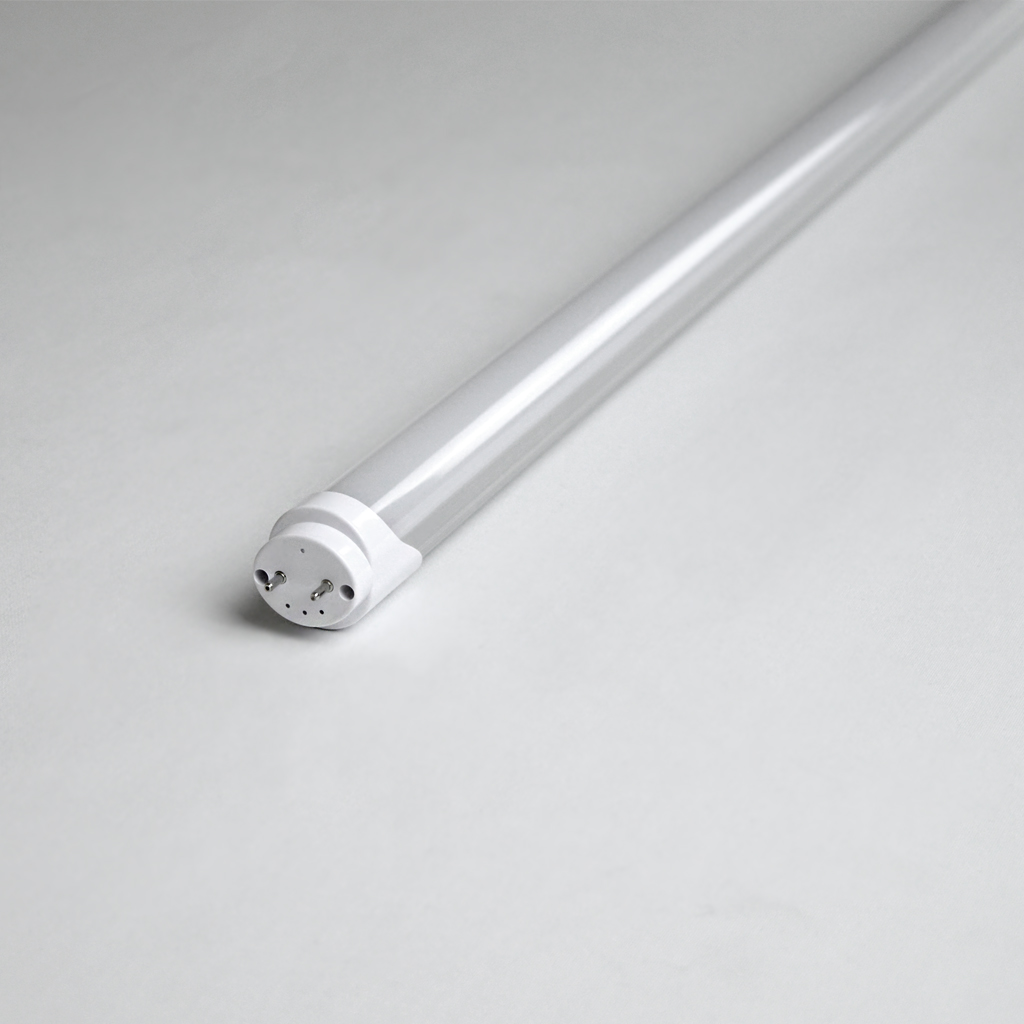

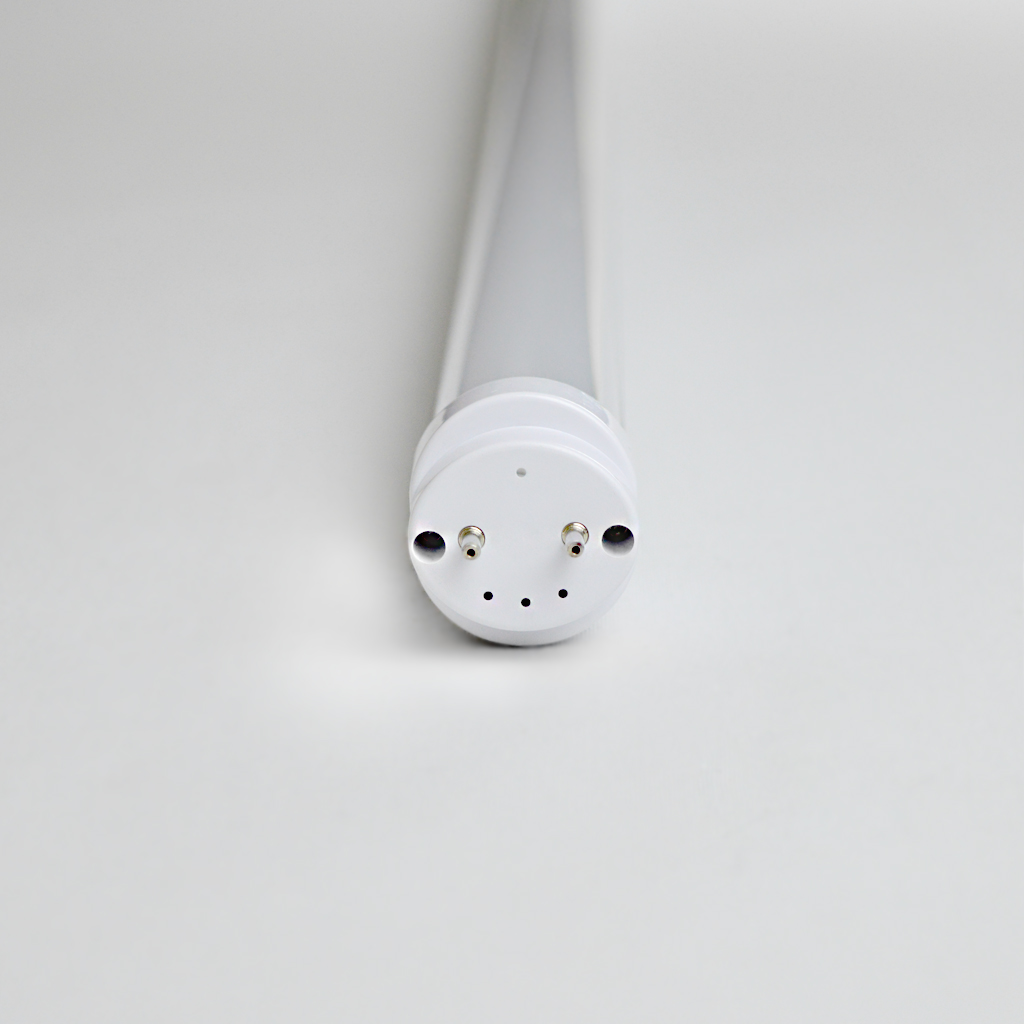

KARMA – STD T8 LED TÜP® Aydınlatmada teknolojinin son icadı LED ile geleneksel floresan ampul ölçü ve standartlarına uygun olarak üretiyoruz. Floresan T8 tüplere kıyasla oldukça verimli olan yeni teknoloji LED versiyonu tasarruf ve uzun ömür vaadiyle tasarruf etmenin yanı sıra kayıpsız ışık sunar.

Doğrusal aydınlatma ile hedefe yönelik ışık dağılımı sağlar. T8 floresan tipi ampullerin ölçü standartlara sadık kalarak, balast gibi sürücülere ihtiyaç olmaksızın kompak olarak üretilir.

Eloksal kaplama alüminyum gövde yapısı ve Polikarbonat difüzör lens ile UV ışınlarını filtreler, kırılmaz, solmaz uzun ömürlü ve verimli kullanım imkanı sunar LM79/LM80/TM21 standlarına uyumlu.
Gövde içinde dahili LED (Driver)sürücüyle herhangi bir güç kaynağına ihtiyaç duymaz, şebeke gerilimi ile doğrudan kullanılabildiği gibi; klasik aydınlatmalarda bulunan manyetik balast sonrası (bkz. Kullanım klavuzu) kullanılabilir.

Entegre 1-3 saate kadar Acil kit devresi opsiyonuyla; herhangi bir armatür yapısında kullanılabilir.
130lm/w ışık verimiyle geleneksel floresanlara göre %50+ tasarruf imkanı sunar. Şebeke dalgalanmalarından etkilenmeyen geniş bir gerilim aralığına sahiptir.

Ürün Kodu :
Fiyatı :
05-5110

Işık Rengi/KELVIN:
3000 3000 KELVIN
4000 4000 KELVIN
6000 6000 KELVIN

Gövde Renkleri :
Gri (RAL:9006)

Işık Açıları :
120° Derece

Kullanım Alanları

Dosyalar

Özellikler

Özellikler
LED verimi	130lm/w (nominal)
Lamba verimi	127wlm/w
Işık Açısı	120 derece
Koruma sınıfı	IP20
CCT/KELVIN	3000<6000
THD	<15%

Malzemeler / Kaplamalar

Malzemeler / Kaplamalar
Difüzör	Opal polikarbonat(PC) Frost finiş, No-UV (stabilize UV filtre)
Gövde	Alüminyum ektrüzyon profil
Kaplama	Eloksal

Montaj Detayları

Montaj Detayları
Montaj tipi	G13 Duy
Enerji girişi	İki uçtan veya Tek uçtan Opsiyonel (N-L) Topraklama gerektirmez

Elektrik Ekipmanları

Elektrik Ekipmanları
Işık Kaynağı	SMD 2835 LED Alüminyum MKw3 PCB üzerinde
Otomasyon	Şebeke girişiyle armatür yapısından kontrol edilebilir.
DALI - DIMM	uygulanamaz.
Acil aydınlatma Kit	kompakt olarak gövde içinde (opsiyonel)

Ürün Etiketleri

120cm, 3000-6000 kelvin, 150cm, led, acil kitli led tüp, ip20, alüminyum led tüp, 60cm, led tube, led tüp, acil kitli, t8, t8 led tüp floresan değişime uyumlu, floresan tup değişimine uyumlu, led tüp aydınlatma, led tüp floresan, no-flicker, opal difüzör, t8 led, t8 led floresan, t8 led tüp

Ölçüleri - Teknik Çizimler

Işık Eğrileri

Daha fazla bilgi

Bu verilerden neler okuyabileceğinizi açıklayan detayları kontrol edin.

DETAYLAR

T8 STD LED TÜP

Web sitemizdeki her bir armatür için parlaklık (IES) eğrileri sunarız.
Işık eğrisi, ışığın alana nasıl yayıldığını grafiksel olarak gösterir.
Işık kaynağı, sistemin merkezinde bulunur(yani grafiğin kutup alanında).
Armatür montajı dikey eksen etrafında (daire, kare) simetrik olduğunda, bir dikey düzlemde yalnızca bir yoğunluk dağılım eğrisi oluşturuyoruz.
Durumumuz kırmızı.Armatür montajı simetrik olmadığında, grafiğe mavi bir eğri ekleriz.
Mavi eğri, ışık kaynağının ilk pozisyona karşı 90 derecelik hareketle nasıl parladığını gösterir.
Kaynak ekseni içindeki armatürü ölçerken, C90-C270 düzlemini ölçüyoruz;Işık eksenini dikey olarak ölçerken de C0-C180 düzlemini ölçeriz.

Verilen parlaklık değerleri gonyofotometre ile ölçülür.
KARMA laboratuvarı (akredite kuruluşlarla karşılaştırmalı olarak)
armatürlerimizi kendimiz ölçeriz ve ışıklı çıktısını kayıt ederiz.
Dolayısıyla armatürün gösterildiği gibi aydınlattığından emin olabilirsiniz.

T8 STD LED TÜP IŞIKLIK ÖRNEĞİ

Ürün Kodu	Güç (W)	Giriş Voltajı	Boyut (L)mm	Işık Şiddeti (Lm)	Güç Faktörü (Pf)	CRI (Ra)	Duy
05-5110	10 W	180-240 V/AC	600 mm	1300 Lm	0,92 Pf	80 Ra	G13
05-5110-H1	10 W	180-240 V/AC	600 mm	1300 Lm	0,92 Pf	80 Ra	G13
05-5115	19 W	180-240 V/AC	1200 mm	2700 Lm	0,92 Pf	80 Ra	G13
05-5115-H1	19 W	180-240 V/AC	1200 mm	2700 Lm	0,92 Pf	80 Ra	G13
05-5117	19 W	180-240 V/AC	1500 mm	2500 Lm	0,92 Pf	80 Ra	G13
05-5117-H1	19 W	180-240 V/AC	1500 mm	2500 Lm	0,92 Pf	80 Ra	G13
05-5118	24 W	180-240 V/AC	1500 mm	3120 Lm	0,92 Pf	80 Ra	G13
05-5118-H1	24 W	180-240 V/AC	1500 mm	3120 Lm	0,92 Pf	80 Ra	G13
05-5119	19 W	180-240 V/AC	1500 mm	2500 Lm	0,92 Pf	80 Ra	G13
05-5119-H1	19 W	180-240 V/AC	1500 mm	2500 Lm	0,92 Pf	80 Ra	G13
05-5120	27 W	180-240 V/AC	1500 mm	3400Lm	0,92 Pf	80 Ra	G13
05-5120-H1	27 W	180-240 V/AC	1500 mm	3400Lm	0,92 Pf	80 Ra	G13
05-5407	10 W	180-240 V/AC	600 mm	1080 Lm	0,92 Pf	80 Ra	G13
05-5407-H1	10 W	180-240 V/AC	600 mm	1080 Lm	0,92 Pf	80 Ra	G13
05-5408	10 W	180-240 V/AC	600 mm	1440 Lm	0,92 Pf	80 Ra	G13
05-5408-H1	10 W	180-240 V/AC	600 mm	1440 Lm	0,92 Pf	80 Ra	G13
05-5409	10 W	180-240 V/AC	600 mm	1800 Lm	0,92 Pf	80 Ra	G13
05-5409-H1	10 W	180-240 V/AC	600 mm	1800 Lm	0,92 Pf	80 Ra	G13
05-5414	16 W	180-240 V/AC	1200 mm	1800 Lm	0,92 Pf	80 Ra	G13
05-5414-H1	16 W	180-240 V/AC	1200 mm	1800 Lm	0,92 Pf	80 Ra	G13
05-5415	16 W	180-240 V/AC	1200 mm	2560 Lm	0,92 Pf	80 Ra	G13
05-5415-H1	16 W	180-240 V/AC	1200 mm	2560 Lm	0,92 Pf	80 Ra	G13
05-5416	16 W	180-240 V/AC	1200 mm	3200 Lm	0,92 Pf	80 Ra	G13
05-5416-H1	16 W	180-240 V/AC	1200 mm	3200 Lm	0,92 Pf	80 Ra	G13
05-5417	16 W	180-240 V/AC	1500 mm	2080 Lm	0,92 Pf	80 Ra	G13
05-5417-H1	16 W	180-240 V/AC	1500 mm	2080 Lm	0,92 Pf	80 Ra	G13
05-5418	19 W	180-240 V/AC	1500 mm	2280 Lm	0,92 Pf	80 Ra	G13
05-5418-H1	19 W	180-240 V/AC	1500 mm	2280 Lm	0,92 Pf	80 Ra	G13
05-5419	19 W	180-240 V/AC	1500 mm	3040 Lm	0,92 Pf	80 Ra	G13
05-5419-H1	19 W	180-240 V/AC	1500 mm	3040 Lm	0,92 Pf	80 Ra	G13
05-5420	19 W	180-240 V/AC	1500 mm	3800 Lm	0,92 Pf	80 Ra	G13
05-5420-H1	19 W	180-240 V/AC	1500 mm	3800 Lm	0,92 Pf	80 Ra	G13
05-5422	22 W	180-240 V/AC	1500 mm	3000 Lm	0,92 Pf	80 Ra	G13
05-5422-H1	22 W	180-240 V/AC	1500 mm	3000 Lm	0,92 Pf	80 Ra	G13
05-5423	22 W	180-240 V/AC	1500 mm	4320 Lm	0,92 Pf	80 Ra	G13
05-5423-H1	22 W	180-240 V/AC	1500 mm	4320 Lm	0,92 Pf	80 Ra	G13
05-5424	27 W	180-240 V/AC	1500 mm	3000 Lm	0,92 Pf	80 Ra	G13
05-5424-H1	27 W	180-240 V/AC	1500 mm	3000 Lm	0,92 Pf	80 Ra	G13
05-5425	27 W	180-240 V/AC	1500 mm	4320 Lm	0,92 Pf	80 Ra	G13
05-5425-H1	27 W	180-240 V/AC	1500 mm	4320 Lm	0,92 Pf	80 Ra	G13
05-5426	27 W	180-240 V/AC	1500 mm	5400 Lm	0,92 Pf	80 Ra	G13
05-5426-H1	27 W	180-240 V/AC	1500 mm	5400 Lm	0,92 Pf	80 Ra	G13
