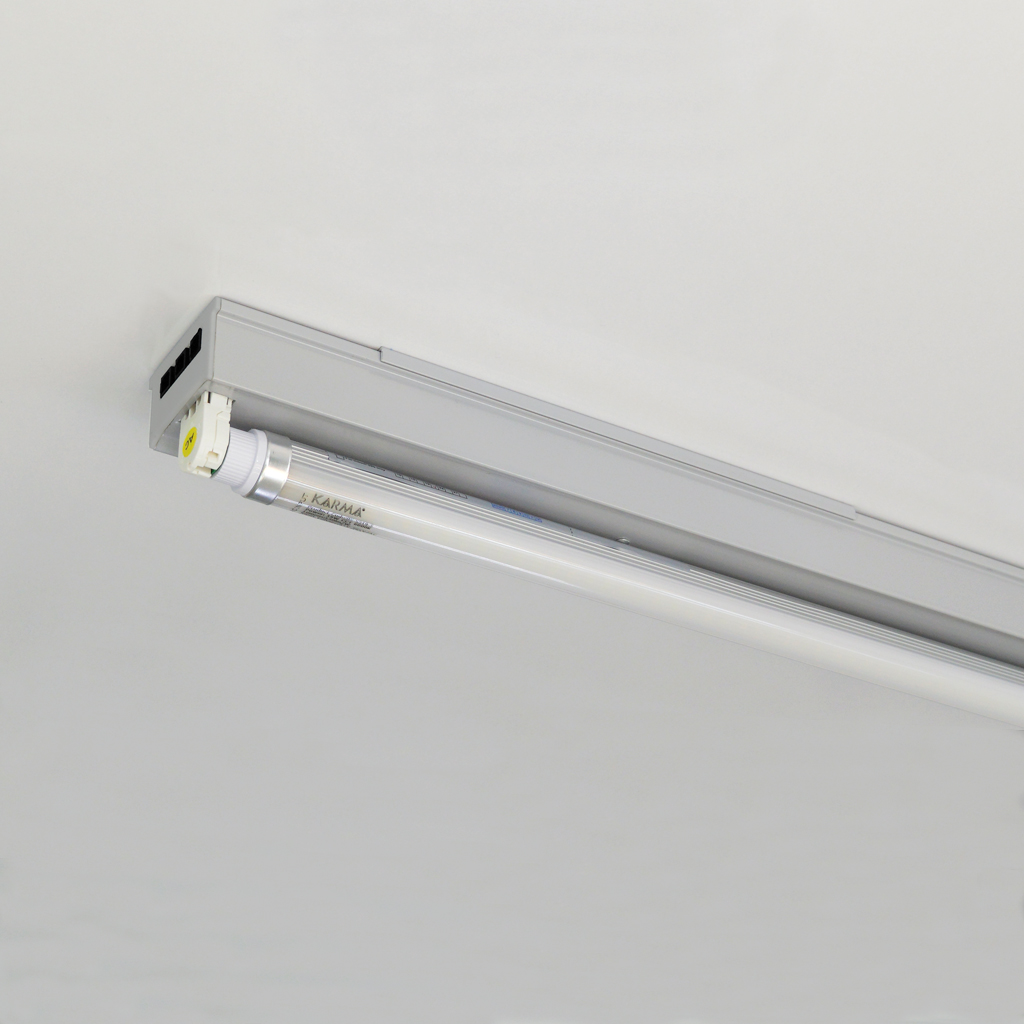

Mini-Line – T5 Lineer Bant LED Armatür

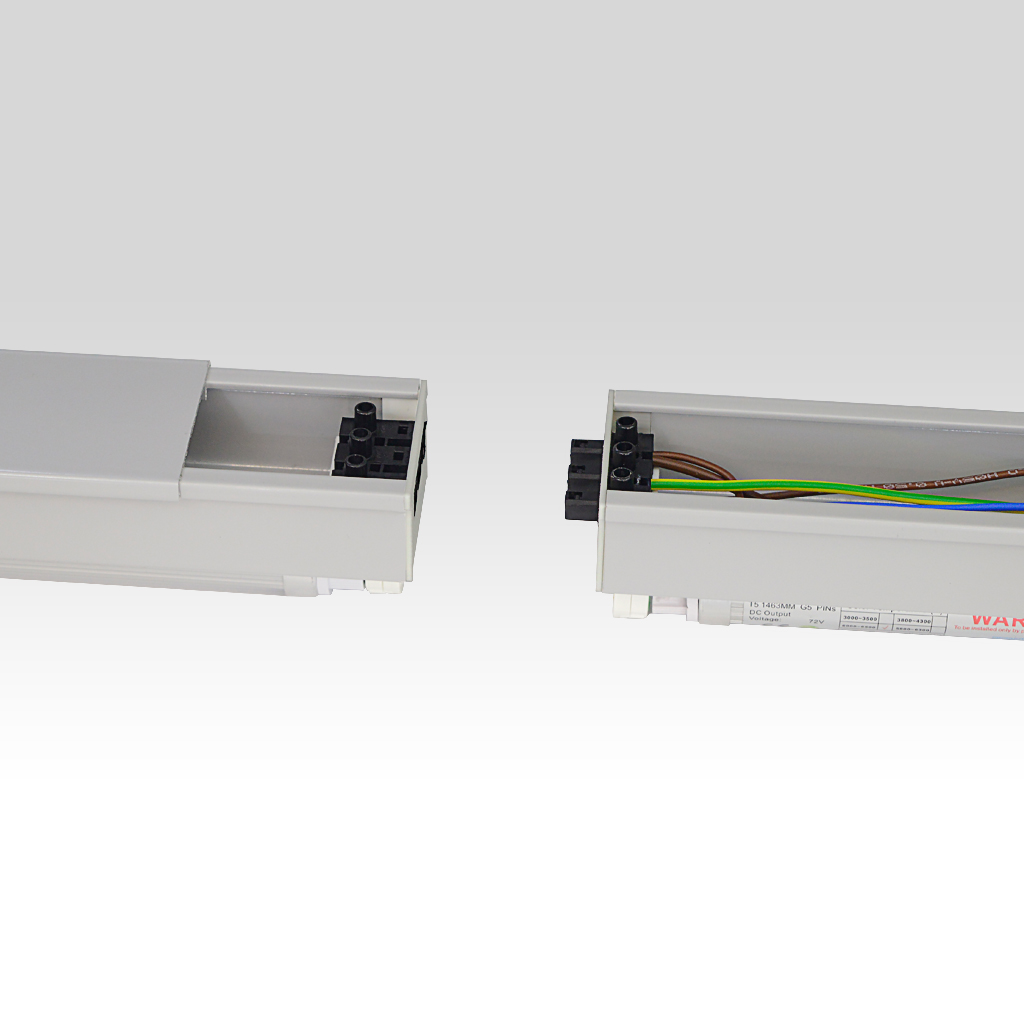

Mini-Line® T5 LED Tüplü ürün serisinin en ekonomik lineer bant tipi aydınlatma armatürünü; uç uca neredeyse sınırsız şekilde eklenebilir montaj yapıya sahiptir.

3 metre ye kadar tek parça üretilebilir, geçişli ve atlamalı kontroller için opsiyonel kablo bağlantıları için alüminyum ekstrüzyon Trunk gövde yapısına sahiptir.

Uygulanan mekân da dekorasyona uygunluğu için çeşitli renk seçenekleriyle üretilebilir.

Ürün Kodu :
Fiyatı :
35-45010-S

Işık Rengi/KELVIN:
3000 3000 KELVIN
4000 4000 KELVIN
6000 6000 KELVIN

Gövde Renkleri :
Siyah (RAL:9005)
Antrasit (RAL:7043)
Metal - Gri (RAL:9006)
Beyaz (RAL:9016)

Işık Açıları :
100° Derece

Kullanım Alanları

Dosyalar

Özellikler

EU EcoDesign Compliant (EEC) - 2019/2020 EU

Özellikler
Güç	1x10 W - 2x(1x27 W)
Işık Akısı	1.450 Lm - 8.532 Lm
Verim	138 Lm/W - 161 Lm/W
Enerji Verimliliği	B - C
Renk Geri Verim İndeksi(CRI)	>80 Ra
Led Ürün Ömrü	54.000 h - 63.000 h
Sürücü	Dahili Sürücü
Standart Sapma Renk Eşleşmesi (SDCM)	MacAdam3
Lamba Tipi	T5 LED Tüp
Güç Faktörü (PFλ)	>95
Acil Aydınlatma Gücü	3w (+%10-15)
IEC Koruma Sınıfı (Armatür)	CLASS (I)
Boyut	595 mm - 2950 mm
IP - Koruma Sınıfı	IP20
Montaj Tipi	Sıva Üstü, Sarkıt
Uygulama Yüksekliği	2.5m - 4m
Çalışma Isısı (Oda Sıcaklığında)	-20°C...+50°C
Depolamada Sıcaklık Aralığı	-30°C...+70°C
Gövde Malzemesi	Alüminyum Ekstrüzyon
Koruma Sınıfı IK (Şok Direnci)	IK 08
HI1, HI3 Acil Kit Opsiyonu Bulunmaktadır.
Verilen Değerler Ölçümlenen Model İçin Geçerlidir

Malzemeler / Kaplamalar

Malzemeler / Kaplamalar
Gövde Malzemesi	Alüminyum Ekstrüzyon
Gövde Rengi Seçenekleri	Siyah (RAL 9005), Beyaz (RAL 9016), Metal-Gri (RAL 9006), Antrasit (RAL 7043)
Ürün Boyası	Elektrostatik Toz Boya ve Eloksal
Difüzör	Polikarbonat (PC) Opal, Polikarbonat (PC) Şeffaf

Montaj Detayları

Montaj Detayları
Montaj Seçenekleri	Paslanmaz Yay Çelik Tavan Bağlantısı veya İstenilen Uzunlukta Sarkıtma
IP - Koruma Sınıfı	IP20
Montaj Tipi	Sıva Üstü, Sarkıt
Montaj Yeri	Tavan
Şebeke Bağlantısı	3x1 Monofaz Topraklı Bağlantı
Uygulama Yüksekliği	2.5m - 4m
Koruma Sınıfı IK (Şok Direnci)	IK 08

Elektrik Ekipmanları

Elektrik Ekipmanları
Giriş Voltajı, Frekans	100~240 AC/V 50~60 Hz
Lamba Tipi	T5 LED Tüp
Güç Faktörü (PFλ)	>95
Acil Aydınlatma	Gövde İçi Dahili 1-3 Saat Bataryalı Acil Kit (Opsiyonel), Acil Aydınlatma Led Tüp İçi Dahili 1-3 Saat (Opsiyonel)
Acil Aydınlatma Gücü	3w (+%10-15)
IEC Koruma Sınıfı (Armatür)	CLASS(I)
Sensör	Harekete & Sese Duyarlı Sensör (Opsiyonel)
Otomasyon	Şebeke Girişi Pano veya Harici Kontrol Modülleri ile Kontrol Edilebilir
Işık Gücü Ayarı (DIMM)	Yok

Ürün Etiketleri

armatür, 3000-6000 kelvin, lineer led armatür, ip20, bant tipi, led, lineer sistem, market aydınlatma, ecoline, aydınlatma, led tüp, market, t5, mağaza, ofis aydınlatma, sıva üstü, led tüplü, gıda aydınlatma, lineer, lineer aydınlatma armatürü, t5 led armatür, market aydınlatma sistemleri, t5 led, bant armatür, market aydınlatma armatürleri, Market ışıklandırma sistemleri, t5 armatür, T5 armatür kasası, T5 Bant Armatür, T5 Led Bant Armatür, T5 Led Floresan

Mini-Line – T5 Lineer Bant LED Armatür Aksesuarları

Ölçüleri - Teknik Çizimler

Işık Eğrileri

Daha fazla bilgi

Bu verilerden neler okuyabileceğinizi açıklayan detayları kontrol edin.

DETAYLAR

Mini-Line – 1x T5 Lineer Bant Armatür

Web sitemizdeki her bir armatür için parlaklık (IES) eğrileri sunarız.
Işık eğrisi, ışığın alana nasıl yayıldığını grafiksel olarak gösterir.
Işık kaynağı, sistemin merkezinde bulunur(yani grafiğin kutup alanında).
Armatür montajı dikey eksen etrafında (daire-yuvarlak, kare gibi) simetrik olduğunda, bir dikey düzlemde yalnızca bir yoğunluk dağılım eğrisi oluşturuyoruz.
Yani kırmızı renk görünür, Armatür montajı simetrik olmadığında, grafiğe mavi bir eğri ekleriz.
Mavi eğri, ışık kaynağının ilk pozisyona karşı 90 derecelik hareketle nasıl parladığını gösterir.
Kaynak ekseni içindeki armatürü ölçerken, C90-C270 düzlemini ölçüyoruz;Işık eksenini dikey olarak ölçerken de C0-C180 düzlemini ölçeriz.

Ürün Kodu	Güç (W)	Verim (Lm/W)	Işık Akısı (Lm)	Ölçü L,W,H (mm)	Ağırlık (Kg)
35-45010-S	1x10 W	145 Lm/W	1.450 Lm	595x55x55 mm	0,354 Kg
35-45015-S	1x15 W	145 Lm/W	2.175 Lm	1175x55x55 mm	0,881 Kg
35-45019-S	1x19 W	145 Lm/W	2.755 Lm	1475x55x55 mm	0,881 Kg
35-45020-S	2x(1x19 W)	145 Lm/W	5.510 Lm	2950x55x55 mm	1,762 Kg
35-45022-S	1x22 W	142 Lm/W	3.124 Lm	1475x55x55 mm	0,881 Kg
35-45023-S	2x(1x22 W)	142 Lm/W	6.248 Lm	2950x55x55 mm	1,762 Kg
35-45027-S	1x27 W	138 Lm/W	3.726 Lm	1475x55x55 mm	0,881 Kg
35-45028-S	2x(1x27 W)	138 Lm/W	7.452 Lm	2950x55x55 mm	1,762 Kg
35-45035-S	1x35 W	132 Lm/W	4.620 Lm	1475x55x55 mm	0,881 Kg
35-45010-G	1x10 W	161 Lm/W	1.610 Lm	595x55x55 mm	0,354 Kg
35-45015-G	1x15 W	161 Lm/W	2.415 Lm	1175x55x55 mm	0,881 Kg
35-45019-G	1x19 W	161 Lm/W	3.059 Lm	1475x55x55 mm	0,881 Kg
35-45020-G	2x(1x19 W)	161 Lm/W	6.118 Lm	2950x55x55 mm	1,762 Kg
35-45022-G	1x22 W	159 Lm/W	3.498 Lm	1475x55x55 mm	0,881 Kg
35-45023-G	2x(1x22 W)	159 Lm/W	6.996 Lm	2950x55x55 mm	1,762 Kg
35-45027-G	1x27 W	158 Lm/W	4.266 Lm	1475x55x55 mm	0,881 Kg
35-45028-G	2x(1x27 W)	158 Lm/W	8.532 Lm	2950x55x55 mm	1,762 Kg
35-45035-G	1x35 W	145 Lm/W	5.074 Lm	1475x55x55 mm	0,881 Kg

Bu ürün/ler : Teknolojik gelişmelerin sağladığı avantajlara uygun yapısal özelliklerin gerisinde kalması sebebiyle "ÜRETİMDEN KALDIRILMIŞTIR" hali hazırda garanti kapsamında kalan ürünler için piyasadaki son ürünün süresi dolana kadar yedek parça sağlamaya devam edeceğiz.
Alterlatif ürünleri “Ürünler” bölümünden veya “iletişim” bölümünden profesyonel destek alarak seçebilirsiniz.
