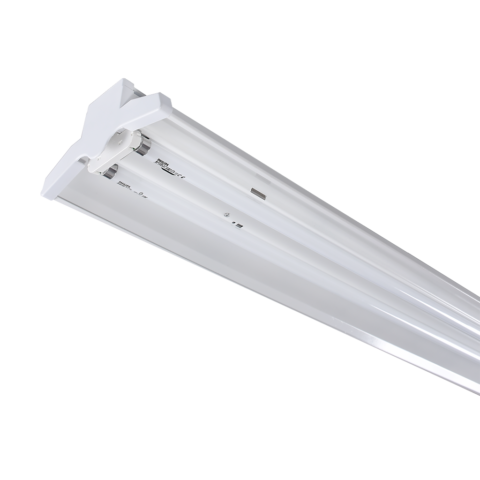

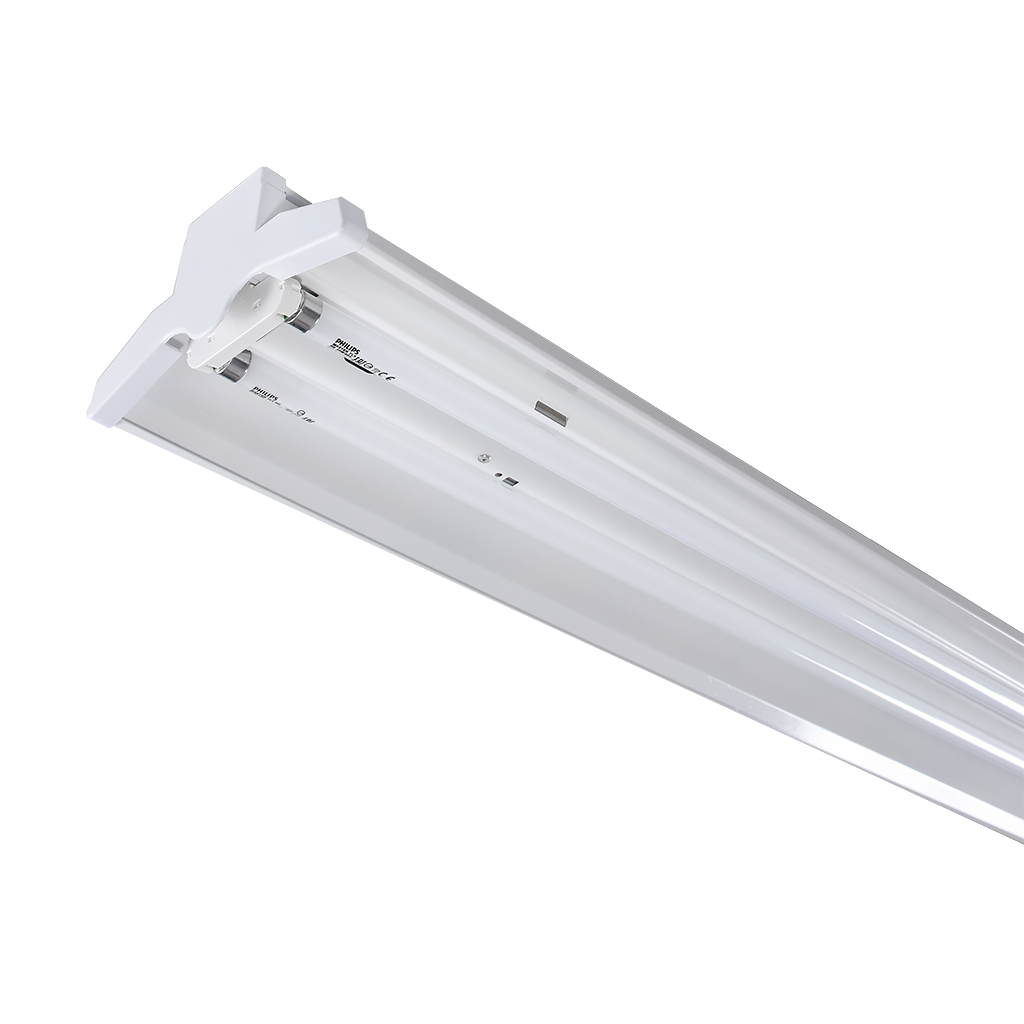

LINE – 2x T5 Linner Floresan Armatürü

LINE® Serisinin güçlendirilmiş versiyonu olan 2x modeli, 2 adet floresan lamba ile, armatürü yüksek tavanlı yerlerde ve daha fazla aydınlatma ihtiyacını karşılamak üzere üretim hatları, market, fabrika ve depo gibi alanlarda kullanılmak üzere üzere tasarladık.
Aluminyum ektrüzyon gövde ile uzun yıllar oksit ve pas gibi etkilere karşı dayanıklılık sağlaması için tasarladık.
Ürünü 3mt. Olarak tek parça ve uç uca eklenebilir ve sınırsız şekilde lineer olarak uygulanabilmesi için geçiş aparatlarıyla zenginleştirdik (bkz: Ürün Aksesuarları)

  • Ürün Kodu :
  • 30-30515

Kullanım Alanları

Dosyalar

Malzemeler / Kaplamalar

Malzemeler / Kaplamalar
Gövde Alüminyum Ekstrüzyon profil.
Yansıtıcı reflektör Anodize Alüminyum, Ultra saflıkta %99,8 parlaklık. (opsiyonel).
Reflektör sacı 0.7mm DKP elektrostatik boya kaplama.

Montaj Detayları

Montaj Detayları
Montaj Yüzeyi Sıva üstü
Montaj Tipi Paslanmaz çelik tavan bağlantısı veya isteğe bağlı çeşitli uzunluklarda sarkıtma TİJ'i.
Montaj aksesuarları Paslanmaz yay çeliği tavan bağlantı aparatı veya Ayarlanabilir çelik tel askı tertibatı (TİJ) (opsiyonel).
Şebeke Bağlantısı 3x (opsiyonel 4x veya 4+2) NYAF ve monofaze topraklı bağlantı klemensi.

Elektrik Ekipmanları

Elektrik Ekipmanları
Işık Kaynağı OSRAM veya Philips T5 Floresan Tüp Ampul.
Otomasyon Şebeke girişi pano veya harici kontrol modülleri ile kontrol edilebilir.
Acil Aydınlatma Gövde içi dahili 1-3 saat bataryalı ACİL KİT (opsiyonel)
Sürücü-Balast Elektronik Balast (EVG)
Sensor Harekette duyarlı,sese duyarlı tetikleyici sensörler (opsiyonel)
DALI - DIMM uygulanamaz.

Ürün Etiketleri

Fabrika Aydınlatma, lojistik ve depo aydınlatma, Depo aydınlatma Armatürleri, market aydınlatma armatürleri, floresan armatür, armatür, floresan, bant tipi, 2x, market aydınlatma, aydınlatma, t5, iç mekan aydınlatma, atölye aydınlatma, depo aydınlatma, yüksek tavan aydınlatma, Line, lineer, market aydınlatma sistemleri, sarkıtılabilir

LINE – 2x T5 Linner Floresan Armatürü Aksesuarları

Yansıtıcı Aluminyum Reflektör
Tavan Bağlantı Klipsi
Askı Teli (TiJ)
Armatür Geçiş Köprü Aparatı

Ölçüleri - Teknik Çizimler LINE – 2x T5 Linner Floresan Armatürü Işık Eğrileri
Daha fazla bilgi

Bu verilerden neler okuyabileceğinizi açıklayan detayları kontrol edin.

DETAYLAR

LINE – 2x T5 Floresan Aydınlatma Armatürü

Web sitemizdeki her bir armatür için parlaklık (IES) eğrileri sunarız.
Işık eğrisi, ışığın alana nasıl yayıldığını grafiksel olarak gösterir.
Işık kaynağı, sistemin merkezinde bulunur(yani grafiğin kutup alanında).
Armatür montajı dikey eksen etrafında (daire, kare) simetrik olduğunda, bir dikey düzlemde yalnızca bir yoğunluk dağılım eğrisi oluşturuyoruz.
Durumumuz kırmızı.Armatür montajı simetrik olmadığında, grafiğe mavi bir eğri ekleriz.
Mavi eğri, ışık kaynağının ilk pozisyona karşı 90 derecelik hareketle nasıl parladığını gösterir.
Kaynak ekseni içindeki armatürü ölçerken, C90-C270 düzlemini ölçüyoruz;Işık eksenini dikey olarak ölçerken de C0-C180 düzlemini ölçeriz.

LINE – 2x T5 Linner Floresan Armatürü
  • Verilen parlaklık değerleri gonyofotometre ile ölçülür.
  • KARMA laboratuvarı (akredite kuruluşlarla karşılaştırmalı olarak)
  • armatürlerimizi kendimiz ölçeriz ve ışıklı çıktısını kayıt ederiz.
  • Dolayısıyla armatürün gösterildiği gibi aydınlattığından emin olabilirsiniz.

LINE – 2x T5 Floresan Aydınlatma Armatürü ÖRNEĞİ

LINE – 2x T5 Linner Floresan Armatürü
LINE – 2x T5 Linner Floresan Armatürü
KODGÜÇ
(W)		BOYUT
(LxWxH)mm		REFLEKTÖRLAMBAAGIRLIK
(Kg)
30-305152X21875x175x75√T5-T163
30-305172X281175x175x75√T5-T163,3
30-305192X351475x175x75√ T5-T163,4
30-305222X491475x175x75√T5-T163,4
30-305242x801475x175x75√T5-T163,4
30-305252x(2x35)2950x175x75√T5-T166
30-305272x(2x49)2950x175x75√T5-T166,1
