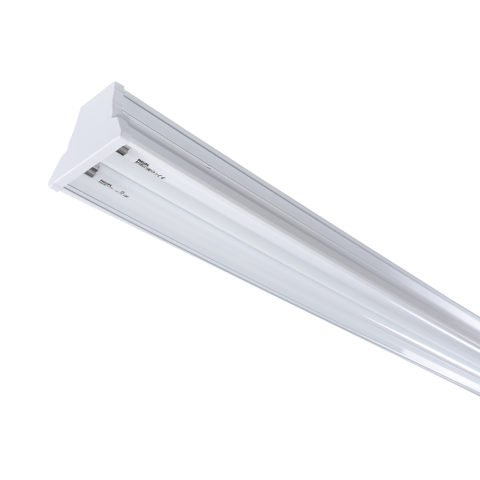

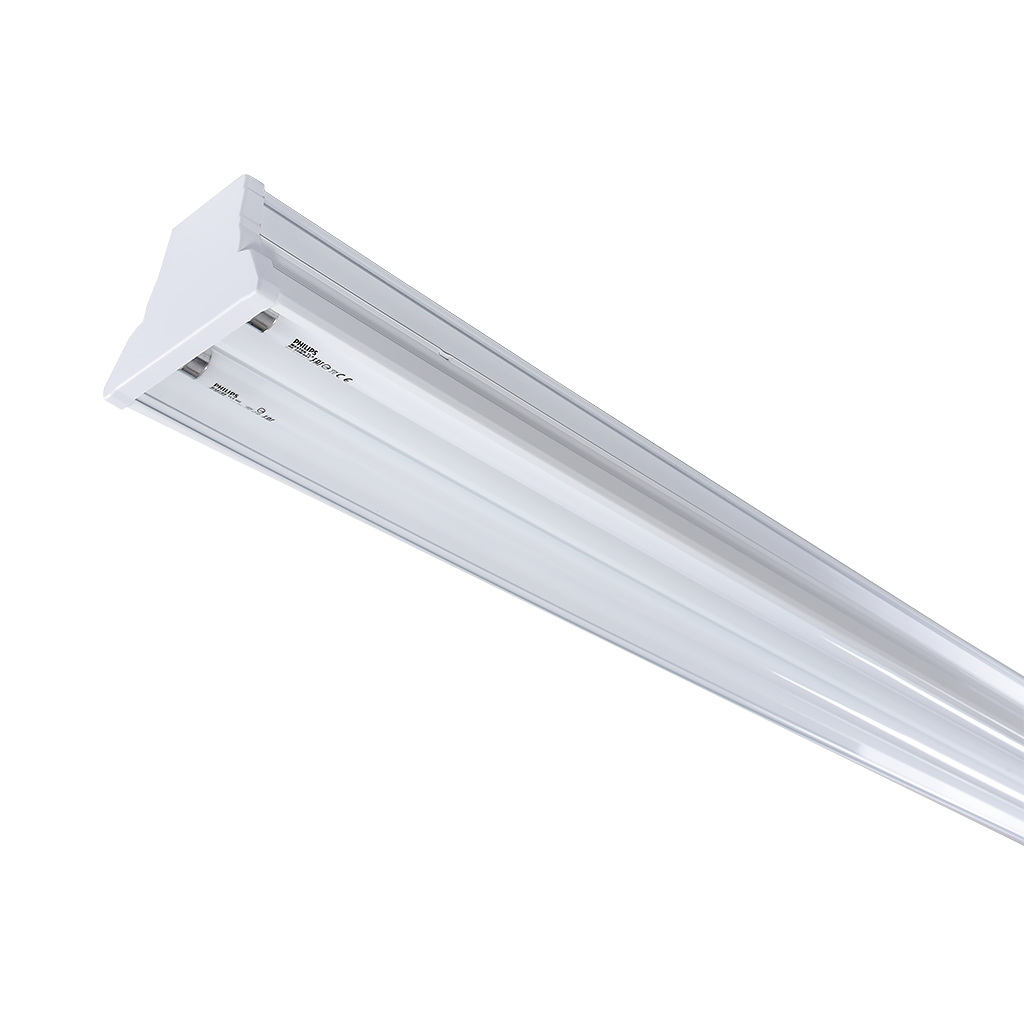

FLAT – 2X Difüzörlü Lineer T5 Floresan Armatür

FLAT 2x ® modeli ürün ailesinin yüksek performans odaklı floresan tipi olan armatürünü, modern aydınlatma beklentilerini karşılayacak şekilde tasarladık.

Ofis, Mağaza –Market vb. alanlarda modern ve korunaklı görünümü, Difüzör-lens ile kesintisiz lineer bir hat görünümüne kazandırdık ve IP40 özelliğiyle de bezendirdik.
2x T5 tipi Floresan tüp lamba ile daha fazla aydınlatma amaçmlanan mekanlar için üretildi.
Ürünü 3mt. Olarak tek parça ve uç uca eklenebilir ve sınırsız şekilde lineer olarak uygulanabilmesi için geçiş aparatlarıyla zenginleştirdik (bkz: Ürün Aksesuarları)

İç mekan aydınlatmaları için göz sağlığını koruyacak şekilde ve depo alanları için zararlı ışınları (Ultraviyole, Gamma vb.) filtreli Difüzör-Lens kullandık.

  • Ürün Kodu :
  • 30-30620

Kullanım Alanları

Dosyalar

Malzemeler / Kaplamalar

Malzemeler / Kaplamalar
Gövde Alüminyum Ekstrüzyon profil.
Reflektör Anodize Alüminyum, Ultra saflıkta %99,8 parlaklık. (opsiyonel).
Difüzör-Lens Opal veya Şeffaf lamine Polikarbon (PC).

Montaj Detayları

Montaj Detayları
Montaj Yüzeyi Sıva üstü
Montaj Tipi Paslanmaz çelik tavan bağlantısı veya isteğe bağlı çeşitli uzunluklarda sarkıtma TİJ'i.
Montaj aksesuarları Paslanmaz yay çeliği tavan bağlantı aparatı veya Ayarlanabilir çelik tel askı tertibatı (TİJ) (opsiyonel).
Şebeke Bağlantısı 3x (opsiyonel 4x veya 4+2) NYAF ve monofaze topraklı bağlantı klemensi.

Elektrik Ekipmanları

Elektrik Ekipmanları
Işık Kaynağı OSRAM veya Philips T5 Floresan Tüp Ampul.
Otomasyon Şebeke girişi pano veya harici kontrol modülleri ile kontrol edilebilir.
Acil Aydınlatma Gövde içi dahili 1-3 saat bataryalı ACİL KİT (opsiyonel)
Sürücü-Balast Elektronik Balast (EVG)
Sensor Harekette duyarlı,sese duyarlı tetikleyici sensörler (opsiyonel)
DALI - DIMM DALI ve DIMM kullanılamaz.

Ürün Etiketleri

Fabrika Aydınlatma, Depo aydınlatma Armatürleri, armatür, floresan, bant tipi, flat, lineer sistem, 2x, dekoratif, aydınlatma, t5, iç mekan aydınlatma, mağaza aydınlatma, ofis aydınlatma, difüzörlü, sıva üstü, sarkıt, aluminyum pofil, lineer, lineer aydınlatma armatürü

FLAT – 2X Difüzörlü Lineer T5 Floresan Armatür Aksesuarları

Armatür Geçiş Köprü Aparatı

Ölçüleri - Teknik Çizimler FLAT – 2X Difüzörlü Lineer T5 Floresan Armatür Işık Eğrileri
Daha fazla bilgi

Bu verilerden neler okuyabileceğinizi açıklayan detayları kontrol edin.

DETAYLAR

FLAT – 2X Difüzörlü T5 Floresan Armatür

Web sitemizdeki her bir armatür için parlaklık (IES) eğrileri sunarız.
Işık eğrisi, ışığın alana nasıl yayıldığını grafiksel olarak gösterir.
Işık kaynağı, sistemin merkezinde bulunur(yani grafiğin kutup alanında).
Armatür montajı dikey eksen etrafında (daire, kare) simetrik olduğunda, bir dikey düzlemde yalnızca bir yoğunluk dağılım eğrisi oluşturuyoruz.
Durumumuz kırmızı.Armatür montajı simetrik olmadığında, grafiğe mavi bir eğri ekleriz.
Mavi eğri, ışık kaynağının ilk pozisyona karşı 90 derecelik hareketle nasıl parladığını gösterir.
Kaynak ekseni içindeki armatürü ölçerken, C90-C270 düzlemini ölçüyoruz;Işık eksenini dikey olarak ölçerken de C0-C180 düzlemini ölçeriz.

FLAT – 2X Difüzörlü Lineer T5 Floresan Armatür
  • Verilen parlaklık değerleri gonyofotometre ile ölçülür.
  • KARMA laboratuvarı (akredite kuruluşlarla karşılaştırmalı olarak)
  • armatürlerimizi kendimiz ölçeriz ve ışıklı çıktısını kayıt ederiz.
  • Dolayısıyla armatürün gösterildiği gibi aydınlattığından emin olabilirsiniz.

FLAT – 2X Difüzörlü T5 Floresan Armatür ÖRNEĞİ

FLAT – 2X Difüzörlü Lineer T5 Floresan Armatür
FLAT – 2X Difüzörlü Lineer T5 Floresan Armatür
KODGÜÇ
(W)		BOYUT
(LxWxH)mm		DİFÜZÖR RENKLAMBAAGIRLIK
(Kg)
30-306202X21875x100x80 Opal - ŞeffafT5-T161,5
30-306222x281175x100x80Opal - SeffafT5-T161,7
30-306242x351475x100x80Opal - SeffafT5-T162,5
30-306262x491475x100x80Opal - SeffafT5-T162,5
30-306282x801475x100x80Opal - SeffafT5-T162,6
