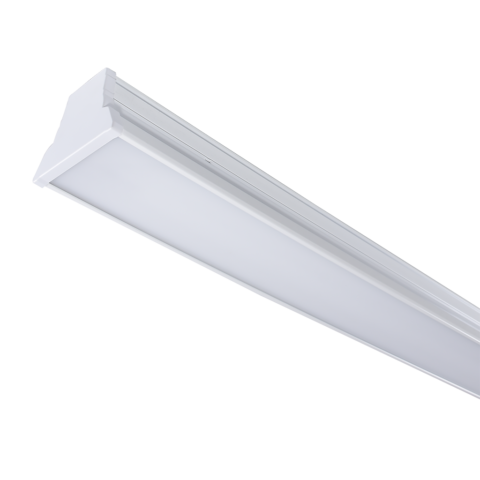

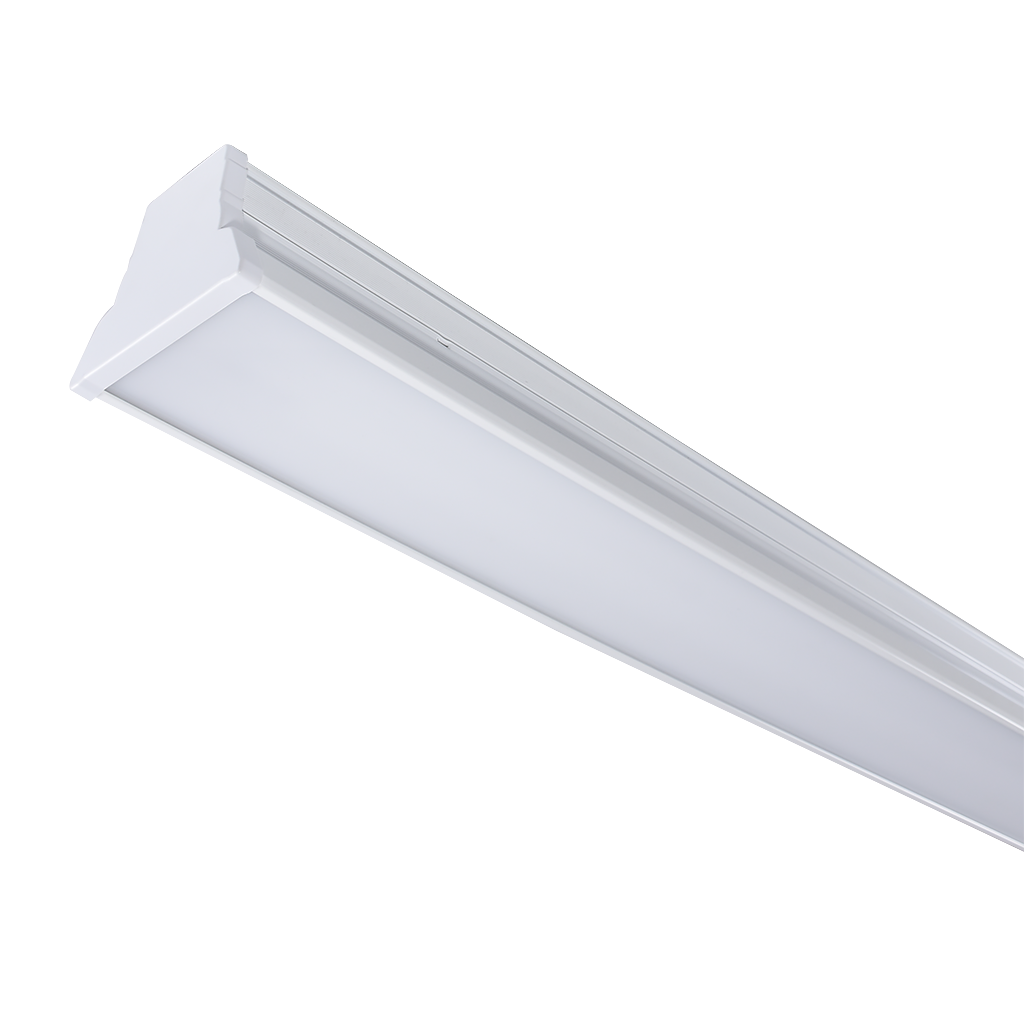

FLAT – 1X Difüzörlü Lineer T5 Floresan Armatür

FLAT 1x® modeli ürün ailesinin floresan tipi olan armatürünü modern aydınlatma beklentilerini karşılayacak şekilde tasarladık.

Ofis, Mağaza –Market vb. alanlarda modern ve korunaklı görünümü, Difüzör-lens ile kesintisiz lineer bir hat görünümüne kazandırdık ve IP40 özelliğiyle de bezendirdik.

Ürünü 3mt. Olarak tek parça ve uç uca eklenebilir ve sınırsız şekilde lineer olarak uygulanabilmesi için geçiş aparatlarıyla zenginleştirdik (bkz: Ürün Aksesuarları)

İç mekan aydınlatmaları için göz sağlığını koruyacak şekilde ve depo alanları için zararlı ışınları (Ultraviyole, Gamma vb.) filtreli Difüzör-Lens kullandık.

  • Ürün Kodu :
  • Fiyatı :
  • 30-30600

Kullanım Alanları

Malzemeler / Kaplamalar

Malzemeler / Kaplamalar
Gövde Alüminyum Ekstrüzyon profil.
Reflektör Anodize Alüminyum, Ultra saflıkta %99,8 parlaklık. (opsiyonel).
Difüzör-Lens Opal veya Şeffaf lamine Polikarbon (PC).

Montaj Detayları

Montaj Detayları
Montaj Yüzeyi Sıva üstü
Montaj Tipi Paslanmaz çelik tavan bağlantısı veya isteğe bağlı çeşitli uzunluklarda sarkıtma TİJ'i.
Montaj aksesuarları Paslanmaz yay çeliği tavan bağlantı aparatı veya Ayarlanabilir çelik tel askı tertibatı (TİJ) (opsiyonel).
Şebeke Bağlantısı 3x (opsiyonel 4x veya 4+2) NYAF ve monofaze topraklı bağlantı klemensi.

Elektrik Ekipmanları

Elektrik Ekipmanları
Işık Kaynağı OSRAM veya Philips T5 Floresan Tüp Ampul.
Otomasyon Şebeke girişi pano veya harici kontrol modülleri ile kontrol edilebilir.
Acil Aydınlatma Gövde içi dahili 1-3 saat bataryalı ACİL KİT (opsiyonel)
Sürücü-Balast Elektronik Balast (EVG)
Sensor Harekette duyarlı,sese duyarlı tetikleyici sensörler (opsiyonel)
DALI - DIMM DALI ve DIMM kullanılamaz.

Ürün Etiketleri

armatür, 1x, floresan, dekoratif, aydınlatma, t5, mağaza aydınlatma, difüzörlü, ofis aydınlatma, sıva üstü, sarkıt, aluminyum profil, lineer, Depo aydınlatma Armatürleri, Fabrika Aydınlatma

FLAT – 1X Difüzörlü Lineer T5 Floresan Armatür Aksesuarları

FLAT – Şeffaf Difüzör (Lamine)
FLAT – Opal Difüzor (Lamine)
Tavan Bağlantı Klipsi
Askı Teli
Armatür Geçiş Köprü Aparatı

Ölçüleri - Teknik Çizimler FLAT – 1X Difüzörlü Lineer T5 Floresan Armatür Işık Eğrileri
Daha fazla bilgi

Bu verilerden neler okuyabileceğinizi açıklayan detayları kontrol edin.

DETAYLAR

FLAT – 1X Difüzörlü T5 Floresan Armatür

Web sitemizdeki her bir armatür için parlaklık (IES) eğrileri sunarız.
Işık eğrisi, ışığın alana nasıl yayıldığını grafiksel olarak gösterir.
Işık kaynağı, sistemin merkezinde bulunur(yani grafiğin kutup alanında).
Armatür montajı dikey eksen etrafında (daire-yuvarlak, kare gibi) simetrik olduğunda, bir dikey düzlemde yalnızca bir yoğunluk dağılım eğrisi oluşturuyoruz.
Yani kırmızı renk görünür, Armatür montajı simetrik olmadığında, grafiğe mavi bir eğri ekleriz.
Mavi eğri, ışık kaynağının ilk pozisyona karşı 90 derecelik hareketle nasıl parladığını gösterir.
Kaynak ekseni içindeki armatürü ölçerken, C90-C270 düzlemini ölçüyoruz;Işık eksenini dikey olarak ölçerken de C0-C180 düzlemini ölçeriz.

FLAT – 1X Difüzörlü Lineer T5 Floresan Armatür
  • Verilen parlaklık değerleri Gonyofotometre ile ölçülür.
  • KARMA laboratuvarında (akredite kuruluşlarla karşılaştırmalı olarak)
  • armatürlerimizi kendimiz ölçeriz ve ışıklık çıktısını (.IES & .LDT dosyası) kayıt ederiz.
  • Dolayısıyla armatürün gösterildiği gibi aydınlattığından emin olabilirsiniz.
KODGÜÇ
(W)		BOYUT
(LxWxH)mm		DİFÜZÖR RENKLAMBAAGIRLIK
(kg)
30-306001X21875x100x80Opal - ŞeffafT5-T161,3
30-306021x281175x100x80Opal - ŞeffafT5-T161,6
30-306041x351475x100x80Opal - ŞeffafT5-T162,2
30-306061x491475x100x80Opal - ŞeffafT5-T162,2
30-306081x801475x100x80Opal - ŞeffafT5-T162,3
30-306102x(1x35)2950x100x80Opal - ŞeffafT5-T164,1
30-306122x(1x49)2950x100x80Opal - ŞeffafT5-T164,1

Bu ürünleri incelemek isteyebilirsiniz;

Bu ürün/ler : Işık kaynaklarının enerji etiketlemesine dair tebliğ (2019/2015/ab) (sgm:2021/12), Işık kaynaklarının ve ayrı kontrol donanımlarının çevreye duyarlı tasarım gerekliliklerine dair tebliğ (2019/2020/ab) (sgm:2021/11) uyarınca Firmamız tarafından tebliğ kapsam tarihinden önce ÜRETİMDEN KALDIRILMASI uygun görülmüş olup, Alterlatif ve daha verimli ürünleri “Ürünler” bölümünden veya “iletişim” bölümünden profesyonel destek alarak seçebilirsiniz.
