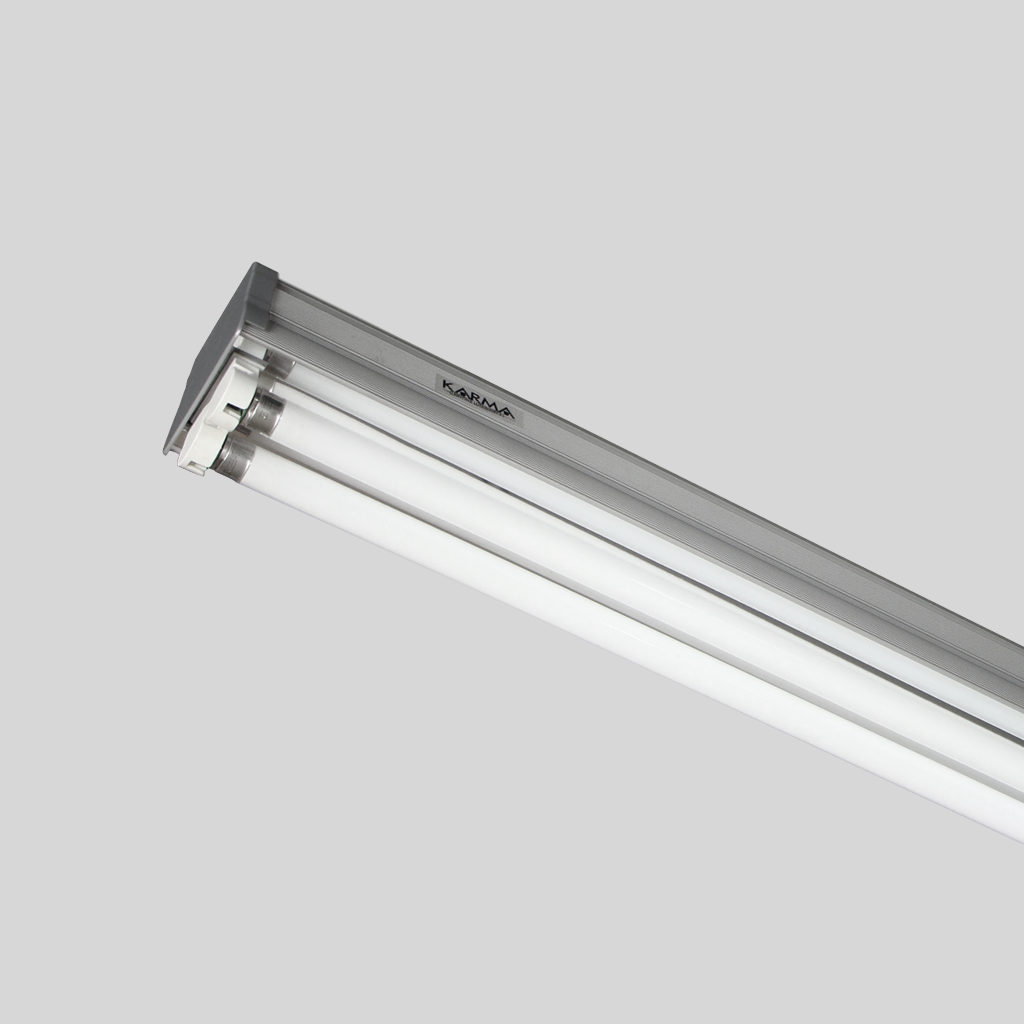

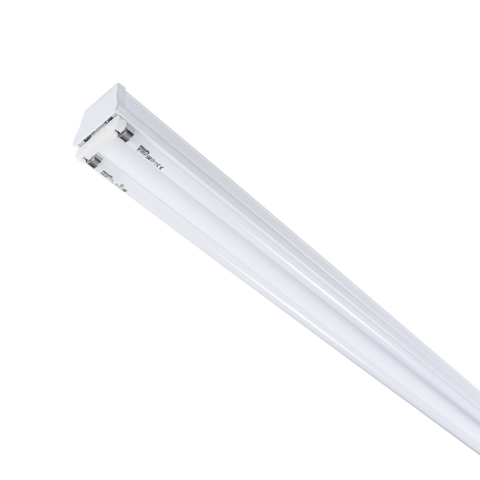

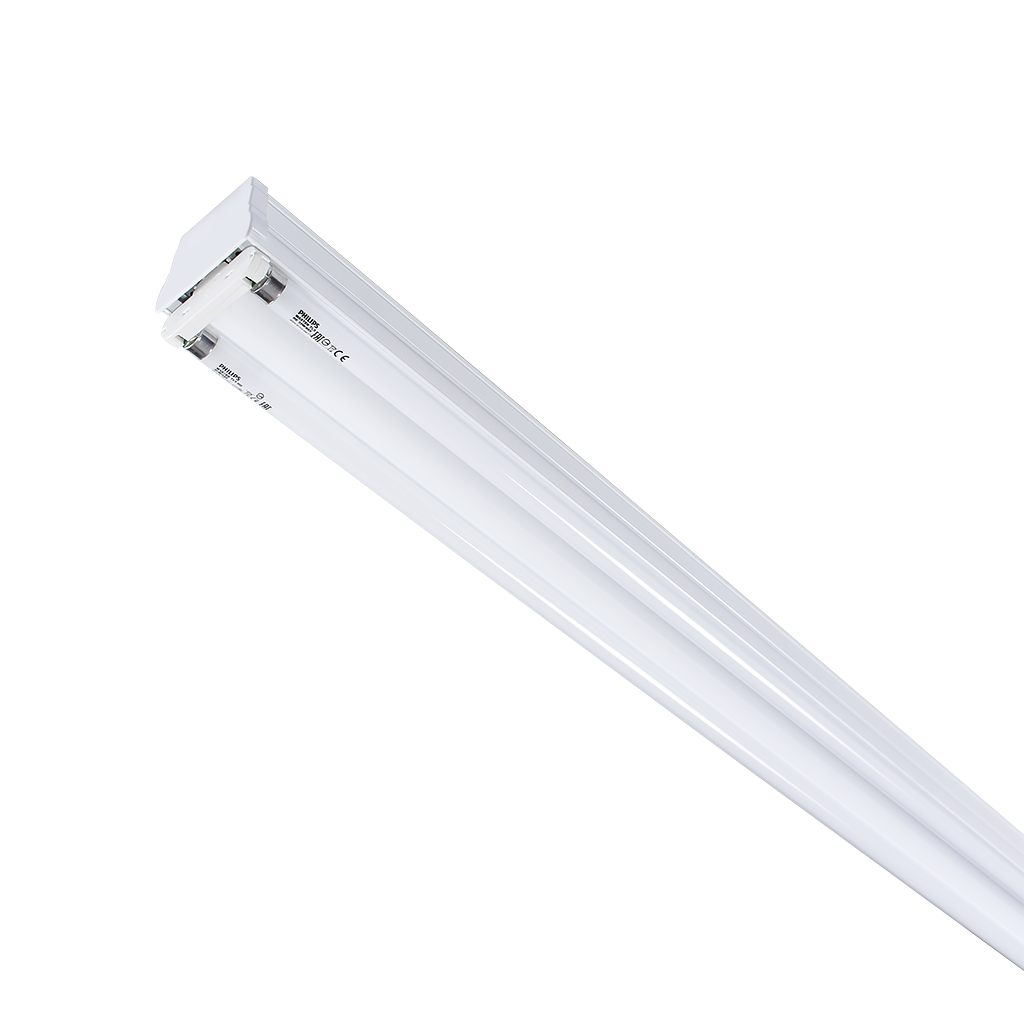

ECOLine® 2x Floresan serisi lineer aydınlatma armatürünü; estetik görünümüyle kolay montaj sağlayacak şekilde tasarladık.
Ekonomik segment ürün yapısına sadık kalarak, orta ve daha yüksek tavanlardan ihtiyaç duyulan ışığı elde etmek için 2x T5 tipi floresan lamba ile donatıp ışık gücünü artırdık.
Gün ışığından faydalanıldığı zamanlarda tasarruf sağlayabilmek için 4x veya 4+2x kablolama ve geçiş klemensiyle(opsiyonel) tasarruf amaçlı kullanıma uygun olarak üretiyoruz.

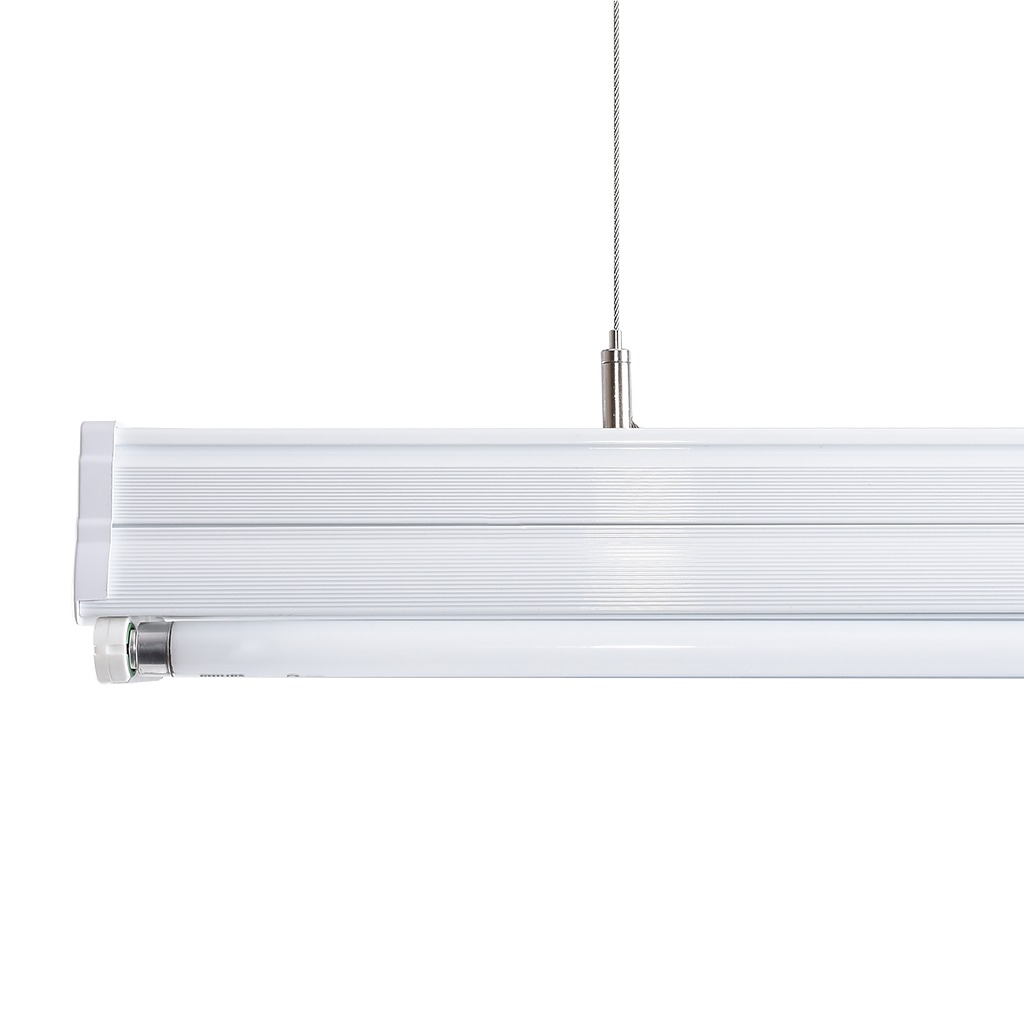

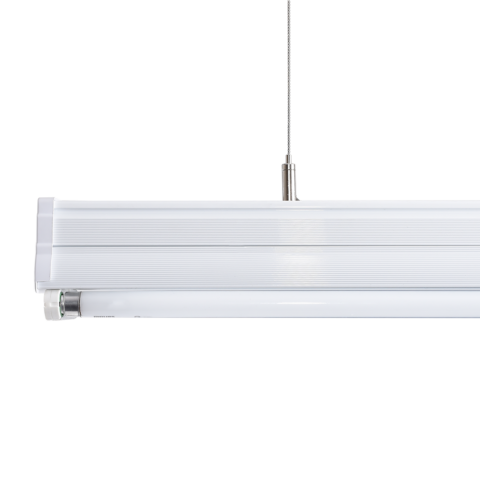

Bağlantı parçalarıyla uygulama alanında sarkıtılabilir veya sıva üstü montaj yapılabilecek ekstra aksesuarlar ile donattık.
Montaj ve bakım kolaylığı için taşıyıcı gövde yapısını 3mt. ölçülerine kadar tek parça üretebiliyoruz (detaylar için ürün tablosundaki ölçüleri inceleyiniz).
Gövde yapısına uygulanabilir ilave yansıtıcı reflektör ile kayıp ışığı toplayarak odak ve homojen ışık dağılımı sağladık.
Uygulanan mekân da dekorasyona uygunluğu için çeşitli renk seçenekleriyle üretiyoruz.
Yaygın ve çeşitli sensör tiplerine uyumlu, elektrik kesintilerinde acil aydınlatma için 1-3 saat aydınlatma sağlayacak KİT seçeneklerini de opsiyonel olarak gövde içinde dâhili olarak sunuyoruz.
| Malzemeler / Kaplamalar | |
|---|---|
| Gövde | Alüminyum Ekstrüzyon profil. |
| Reflektör | Anodize Alüminyum, Ultra saflıkta %99,8 parlaklık. (opsiyonel) |
| Montaj Detayları | |
|---|---|
| Montaj Yüzeyi | Sıva üstü |
| Montaj Tipi | Paslanmaz çelik tavan bağlantısı veya isteğe bağlı çeşitli uzunluklarda sarkıtma TİJ'i. |
| Montaj aksesuarları | Paslanmaz yay çeliği tavan bağlantı aparatı veya Ayarlanabilir çelik tel askı tertibatı (TİJ) (opsiyonel). |
| Şebeke Bağlantısı | 3x (opsiyonel 4x veya 4+2) NYAF ve monofaze topraklı bağlantı klemensi. |
| Elektrik Ekipmanları | |
|---|---|
| Işık Kaynağı | OSRAM veya Philips T5 Floresan Tüp Ampul. |
| Otomasyon | Şebeke girişi pano veya harici kontrol modülleri ile kontrol edilebilir. |
| Acil Aydınlatma | Gövde içi dahili 1-3 saat bataryalı ACİL KİT (opsiyonel) |
| Sürücü-Balast | Elektronik Balast (EVG) |
| Sensor | Harekette duyarlı,sese duyarlı tetikleyici sensörler (opsiyonel) |
| DALI - DIMM | DALI ve DIMM kullanılamaz. |
Işık EğrileriBu verilerden neler okuyabileceğinizi açıklayan detayları kontrol edin.
DETAYLARWeb sitemizdeki her bir armatür için parlaklık (IES) eğrileri sunarız.
Işık eğrisi, ışığın alana nasıl yayıldığını grafiksel olarak gösterir.
Işık kaynağı, sistemin merkezinde bulunur(yani grafiğin kutup alanında).
Armatür montajı dikey eksen etrafında (daire-yuvarlak, kare gibi) simetrik olduğunda, bir dikey düzlemde yalnızca bir yoğunluk dağılım eğrisi oluşturuyoruz.
Yani kırmızı renk görünür, Armatür montajı simetrik olmadığında, grafiğe mavi bir eğri ekleriz.
Mavi eğri, ışık kaynağının ilk pozisyona karşı 90 derecelik hareketle nasıl parladığını gösterir.
Kaynak ekseni içindeki armatürü ölçerken, C90-C270 düzlemini ölçüyoruz;Işık eksenini dikey olarak ölçerken de C0-C180 düzlemini ölçeriz.
| Ürün Kodu | Güç (W) | Boyut (LxWxH)mm | Reflektör | Lamba | Ağırlık (Kg) |
|---|---|---|---|---|---|
| 30-30455 | 2x21 | 875x70x55 | Anodize | T5-T16 | 1 |
| 30-30457 | 2x28 | 1175x70x55 | Anodize | T5-T16 | 1,5 |
| 30-30459 | 2x35 | 1475x70x55 | Anodize | T5-T16 | 1,9 |
| 30-30461 | 2x49 | 1475x70x55 | Anodize | T5-T16 | 1,9 |
